DEUTSCH
Produktbeschreibung
Die Modelle IVO Smart 12/35-3, 12/50-3 und
24/15-3 sind vollautomatische Akkuladegeräte
zum Aufladen und Aufrechterhalten der
Spannung von Bleiakkus und zum Speisen von
an die Akkus angeschlossenen Verbrauchern in
festen Installationen. Alle Modelle verfügen über
zwei separate Ausgänge und einen extra
Ausgang für eine Unterhaltungsladung eines
kleinen zusätzlichen Akkus (z.B. eine
Starterbatterie). Dieser Ausgang hat die gleiche
Ausgangsspannung wie der Hauptausgang und
verfügt über einen maximalen Strom von 3
Ampere, der von dem Ladestrom der
Hauptbatterie reduziert wird. Die Ladegeräte
kompensieren automatisch die
Spannungsverluste in den Anschlusskabeln.
Batterielader
Auf dem Ladegerät befinden sich drei grüne LED-
Anzeigeleuchten (11, 12 und 13, Abbildung 4),
die den Status der 3-Stufen-Ladecharakteristik
anzeigen (Abbildung 1).
•
•
•
•
•
•
LED (11) leuchtet auf: Hauptladung (“Bulk“)
LED’s (11 und 12) leuchten auf:
Ausgleichsladung (“Absorption“)
LED’s (11, 12 und 13) leuchten auf:
Erhaltungsladung (“Float“)

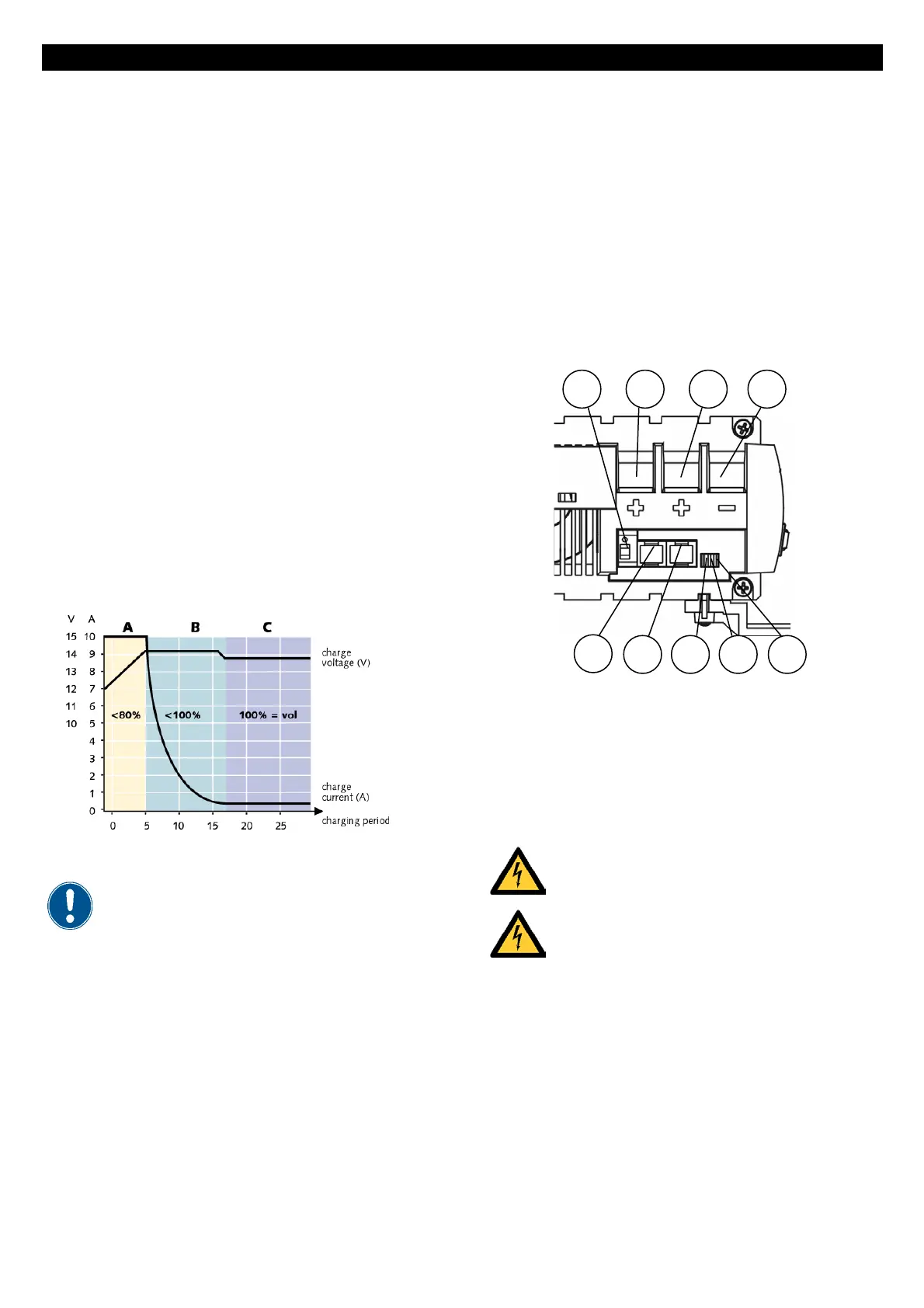

Figuren 1: Ladecharakteristik
Wenn die LED-Anzeige nicht aufleuchtet,
obwohl der Stecker des AC-Netzkabels in
der Steckdose steckt, müssen Sie sich an
den Lieferanten wenden.
Betrieb
Der Akkuladegeräte funktioniert automatisch.
Unter normalen Umständen ist eine
Inbetriebnahme nicht erforderlich. Mögliche
Fehler, wie Über- und Unterspannung,
Überhitzung, oder ein Kurzschluss werden an der
optionalen Fernbedienungseinheit von der
Failure- (Fehler-) LED gemeldet.
Fortschrittliche Funktionen
• Analoger Modulstecker (7): Das wahlweise
Mastervolt Basis-Panel (C4-RB, 70404100)
wird mit einem Kommunikationskabel
zwischen dem Kontroll-Panel und dem
analogen Eingang RJ12 der Fernbedienung
angeschlossen.
• Digitaler Modulstecker (6): Die anderen
Wahlweisen Mastervolt Fernbedienungspanele
werden mit einem Kommunikationskabel
zwischen dem Panel und dem digitalen
Eingang RJ12 der Fernbedienung
angeschlossen. Es ist auch möglich, diesen
Anschluss zu nutzen, um softwaremäßige
Anpassungen entsprechend Ihrer spezifischen
Anforderungen vorzunehmen (die
Anwendersoftware und das Interface sind
nicht inbegriffen).
Die Anwendersoftware kann auf der Website
“
www.mastervolt.com” heruntergeladen werden.
Figuren 2: Anschlüsse
Einstellungen
Unter dem Minusausgang befinden sich 3 Jumper
(8, 9 und 10) für spezifische Anwendungen des
Ladegeräts. Auf Wunsch können die Jumper mit
einer kleinen Zange oder Pinzette entfernt
werden.
Ziehen Sie den Netzstecker des
Ladegeräts aus der Steckdose, bevor Sie
Jumper entfernen oder einsetzen.
Eine falsche Einstellung kann zu
Schäden an Ihren Batterien führen,
welche in der Gewährleistung nicht
enthalten sind. Lassen Sie Änderungen nur durch
qualifizierte Elektriker durchführen.
Beim Entfernen von Jumper (8) arbeitet das
Ladegerät nur als Erhaltungslader (force
float).
Beim Entfernen von Jumper (9) eignet sich
das Ladegerät zum Laden von Gel/AGM/spiral
Akkus (high float).
Beim Entfernen von Jumper (10) wird die
Ausgangsspannung zur Kompensation einer
Batterietrenndiode erhöht (0,6V) für den Fall,
dass mehrere Batterien gleichzeitig geladen
werden müssen.
6
5 2 3 4
8 9 107
