Matrix Automowtic MOW 800 - Page 59

59
19 -1
19 - 2
19 - 3
19 - 4
19 - 5
19 - 6
19 - 7
19 - 8
19 - 9
19 -10
19 -11
19 -12
19 -13
19 -14
19 -15
19 -16
19 -17

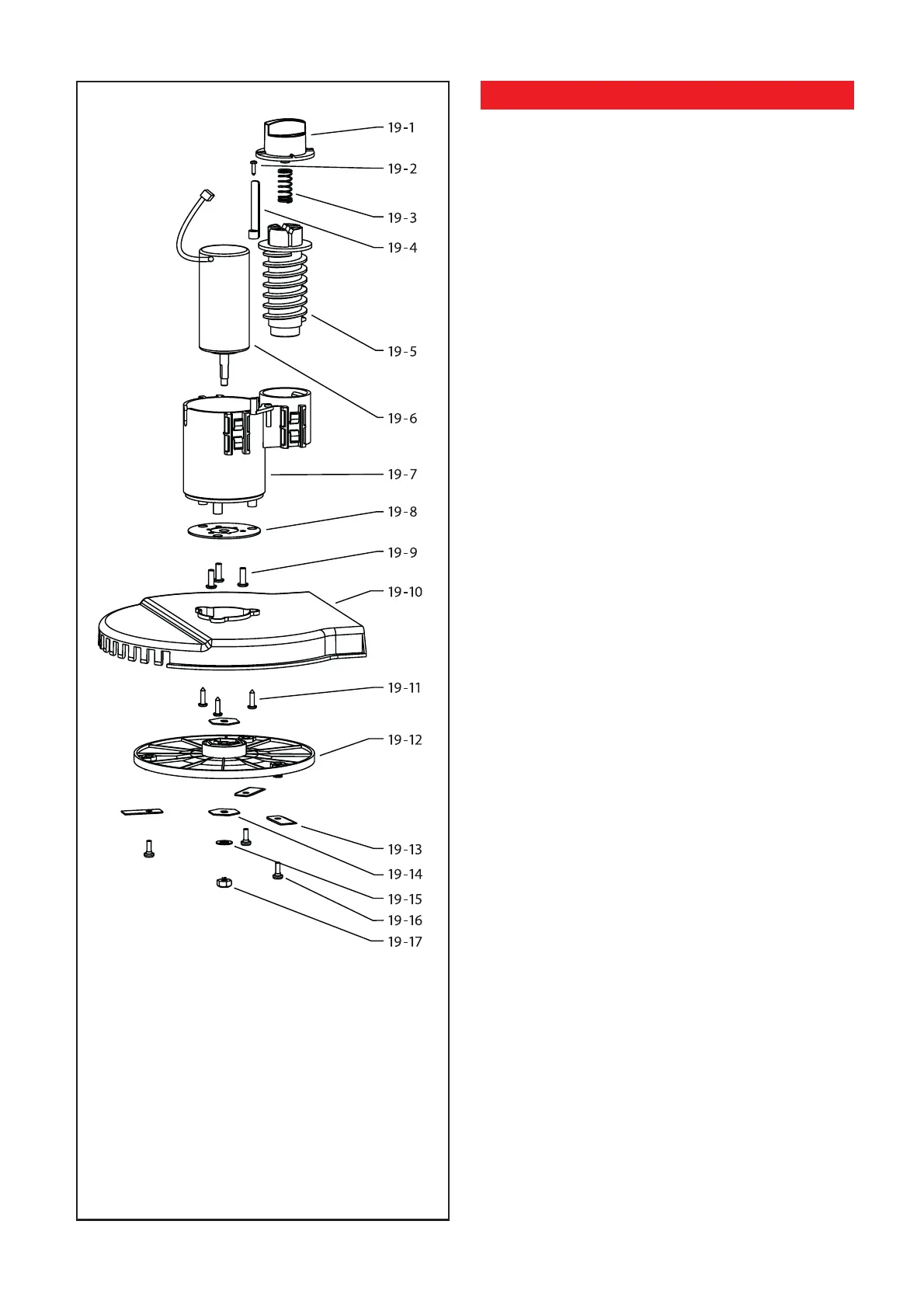

SYSTÈME DE PLAQUE DE LAME
19-1 Molette de réglage en hauteur
19-209LV¢bW¶OH
19-3 Ressort de la molette
19-4 Bande d'échelle
19-5 Tube hélicoïdal
19-6 Moteur de tonte
19-7 Support de moteur de tonte
19-8 Joint de moteur de tonte
19-90[9LV¢W¶OH
19-10 Protecteur de lame
19-1109LV¢bW¶OH
19-12 Plaque de lame
19-13 Lame
19-14-RLQWKH[DJRQDO
19-15 Joint rond
19-16 Vis de lame
19-17 Écrou
FR
