Matrix CXM User Manual

126
1 2
CXC
CXM
A
B
C
B

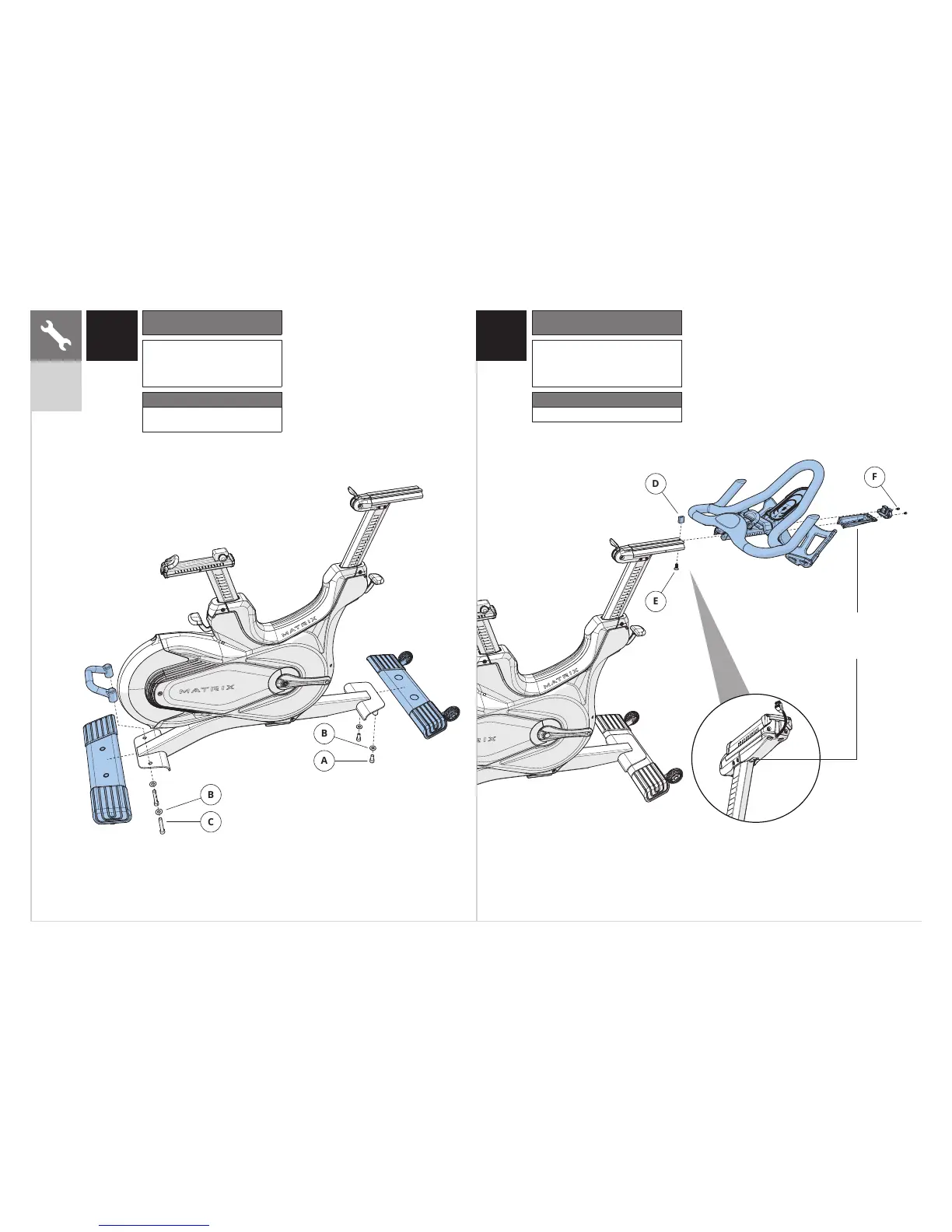

Красный пакет с крепежными
изделиями
Описание Кол-во
A
B
C
Болт (M12x25L)
Плоская шайба
Болт (M12x70L)
2
4
2
Значение крутящего момента
A
C
78 Н·м (58 футофунтов)
78 Н·м (58 футофунтов)
E
D
F
Черный (CXC) или желтый (CXM)
пакет с крепежными изделиями
Описание Кол-во
D
E
F
Упор
Винт (M8x20L)
Винт (M4x6L)
1
1
2
Значение крутящего момента
E 20 Н·м (14 футофунтов)
Перед установкой элементов (D),
(E) и (F) скользящим движением
зафиксируйте рукоятки на раме.
Эта деталь предназначена только для CXM.
Только для CXM: нажмите,
чтобы зафиксировать
РУССКИЙ
