Matrix CXM

18
1 2
CXC
CXM
A
B
C
B

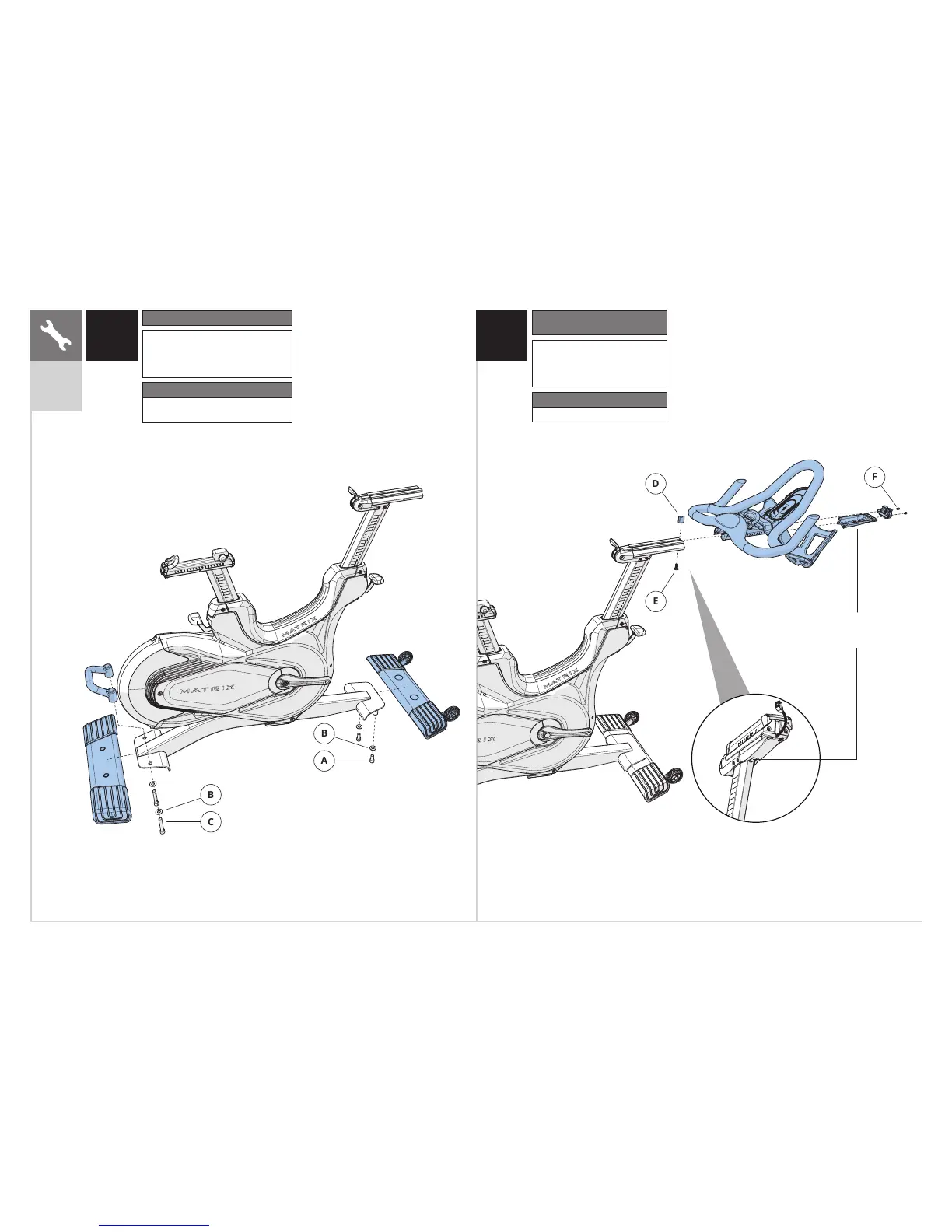

Roter Zubehörsatz
Beschreibung Menge
A
B
C
Schraube (M12x25L)
Flache Unterlegscheibe
Schraube (M12x70L)
2
4
2
Drehmomentwert
A
C
78 Nm / 58 ft-lb
78 Nm / 58 ft-lb
E
D
F
Schwarz (CXC) / Gelb (CXM)
Teilepaket
Beschreibung Menge
D
E
F
Stopper
Schraube (M8x20L)
Schraube (M4x6L)
1
1
2
Drehmomentwert
E 20 Nm / 14 ft-lb
Schieben Sie den Lenker auf den Rahmen
vor dem Anbringen von (D), (E) und dann (F)
Dieses Teil gibt es nur für CXM
Nur CXM: Zum Verriegeln drücken
