Matrix CXM User Manual

30
1 2
CXC
CXM
A
B
C
B
Rode zak met bevestigingsmateriaal
Beschrijving Aant.
A
B
C
Bout (M12x25L)
Vlakke sluitring
Bout (M12x70L)
2
4
2
Koppelwaarde
A
C
78 Nm / 58 ft-lb
78 Nm / 58 ft-lb
E
D
F
Zwart (CXC) / Geel (CXM)
Zak met bevestigingsmateriaal
Beschrijving Aant.
D
E
F
Stopper
Schroef (M8x20L)
Schroef (M4x6L)
1
1
2
Koppelwaarde
E 20 Nm / 14 ft-lb

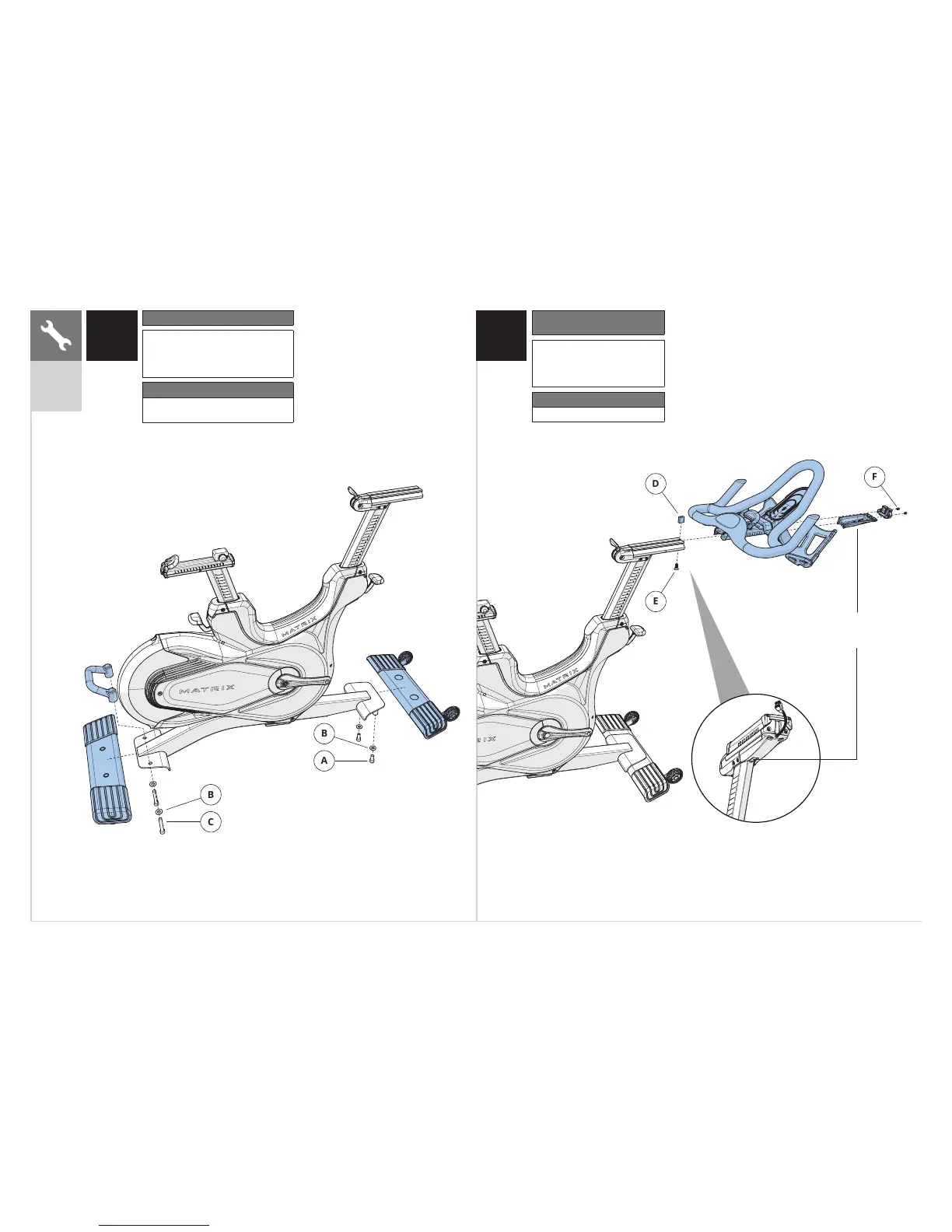

Schuif het stuur op het frame
alvorens (D), (E) en dan (F) te
bevestigen
Dit onderdeel is alleen voor CXM
Alleen CXM: Druk om te vergrendelen
NEDERLANDS
