Matrix CXM User Manual

66
1 2
CXC
CXM
A
B
C
B

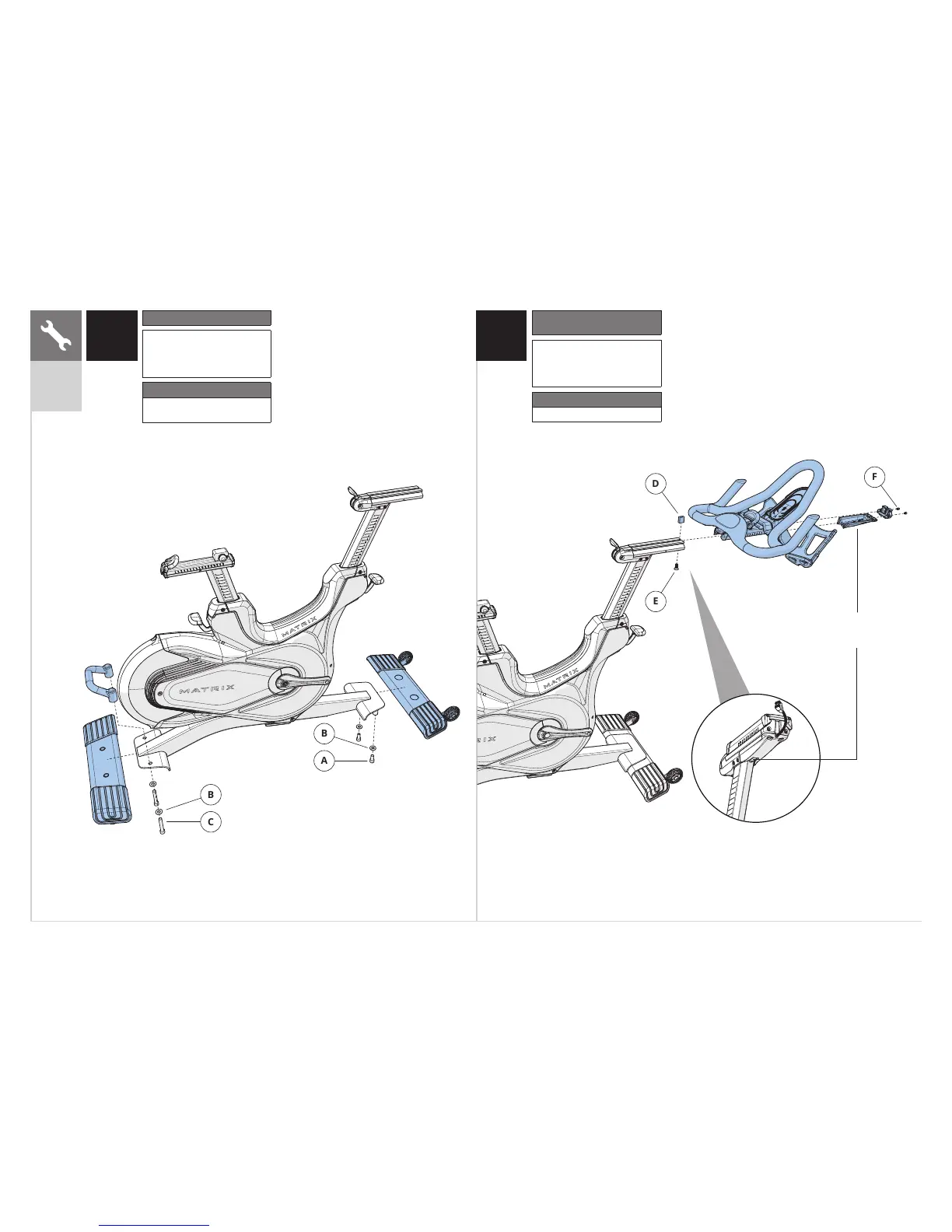

Paquete de piezas rojo
Descripción Cantidad
A
B
C
Perno (M12x25L)
Arandela plana
Perno (M12x70L)
2
4
2
Par de apriete
A
C
78 Nm/58 ft-lb
78 Nm/58 ft-lb
E
D
F
Paquete de piezas
negro (CXC)/amarillo (CXM)
Descripción Cantidad
D
E
F
Tope
Tornillo (M8x20L)
Tornillo (M4x6L)
1
1
2
Par de apriete
E 20 Nm/14 ft-lb
Deslice el manillar en el cuadro
antes de instalar (D), (E) y luego (F)
Esta pieza solo es para CXM
Solo para CXM: pulse para bloquear
ESPAÑOL
