Matrix CXM - Page 78

78

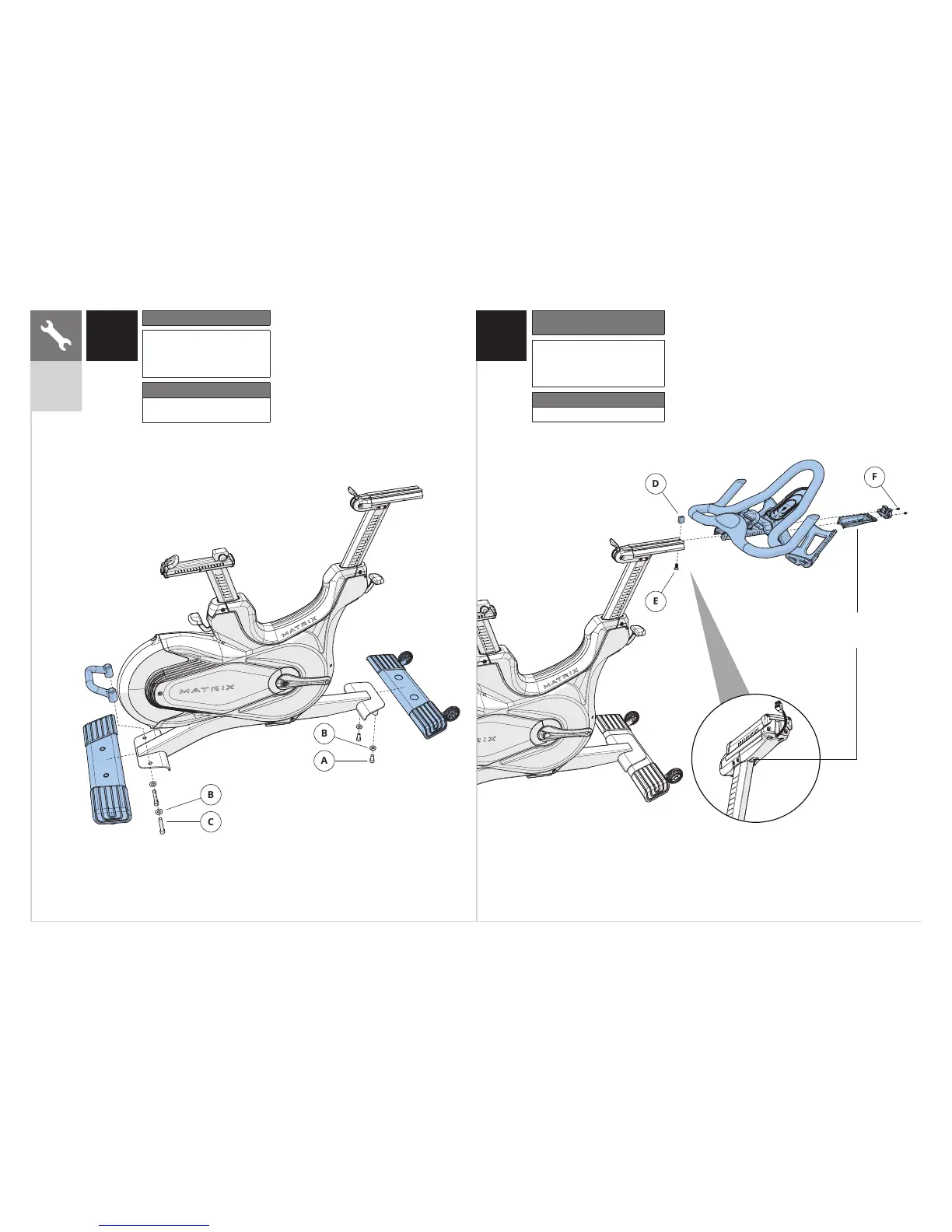

1 2
CXC
CXM
A
B
C
B
Pacco bulloneria rosso
Descrizione Q.tà
A
B
C
Bullone (M12x25L)
Rondella piana
Bullone (M12x70L)
2
4
2
Valore di coppia
A
C
78 Nm / 58 ft-lb
78 Nm / 58 ft-lb
E
D
F
Nero (CXC)/Giallo (CXM)
Pacco bulloneria
Descrizione Q.tà
D
E
F
Fermo
Vite (M8x20L)
Vite (M4x6L)
1
1
2
Valore di coppia
E 20 Nm / 14 ft-lb
Far scorrere i manubri sul telaio
prima di collegare (D), (E) e (F)
Questa parte è presente soltanto sul CXM
Solo per il CXM: spingere per bloccare
ITALIANO
