Matrix CXM User Manual

90
1 2
CXC
CXM
A
B
C
B

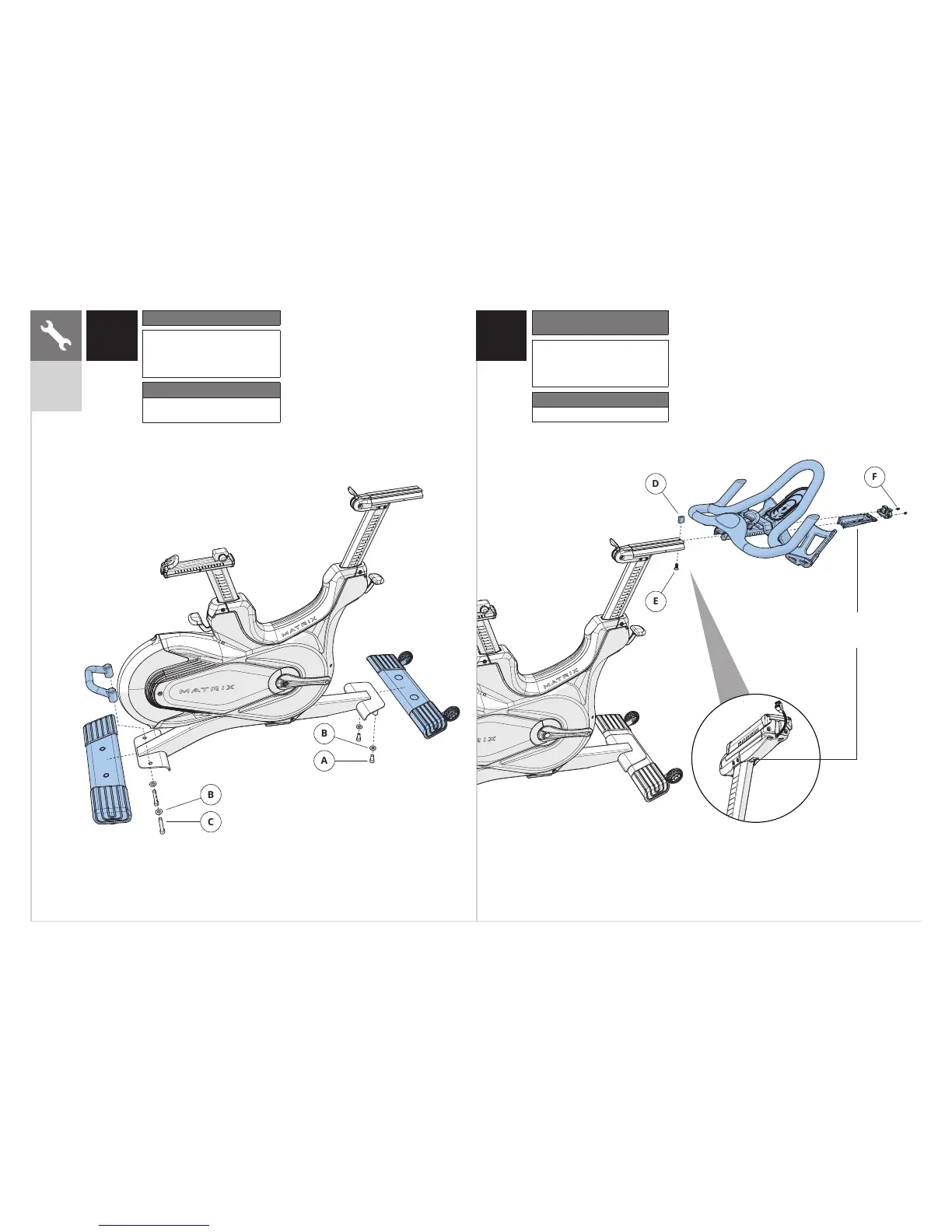

Κόκκινο πακέτο εξοπλισμού
Περιγραφή Ποσότ.
A
B
C
Μπουλόνι (M12x25L)
Επίπεδη ροδέλα
Μπουλόνι (M12x70L)
2
4
2
Τιμή ροπής
A
C
78 Nm / 58 ft-lb
78 Nm / 58 ft-lb
E
D
F
Μαύρο (CXC) / Κίτρινο (CXM)
Πακέτο εξοπλισμού
Περιγραφή Ποσότ.
D
E
F
Στοπ
Βίδα (M8x20L)
Βίδα (M4x6L)
1
1
2
Τιμή ροπής
E 20 Nm / 14 ft-lb
Ολισθήστε τις χειρολαβές
επάνω στο πλαίσιο πριν την
προσάρτηση (D), (E) και στη
συνέχεια (F)
Άυτό το μέρος προορίζεται για το CXM μόνο
CXM μόνο: Ωθήστε για να ασφαλίσετε
