Matrix MG-PL62 - Page 11

11
G
F
E
C
B
A
C
A
C
D
1 2

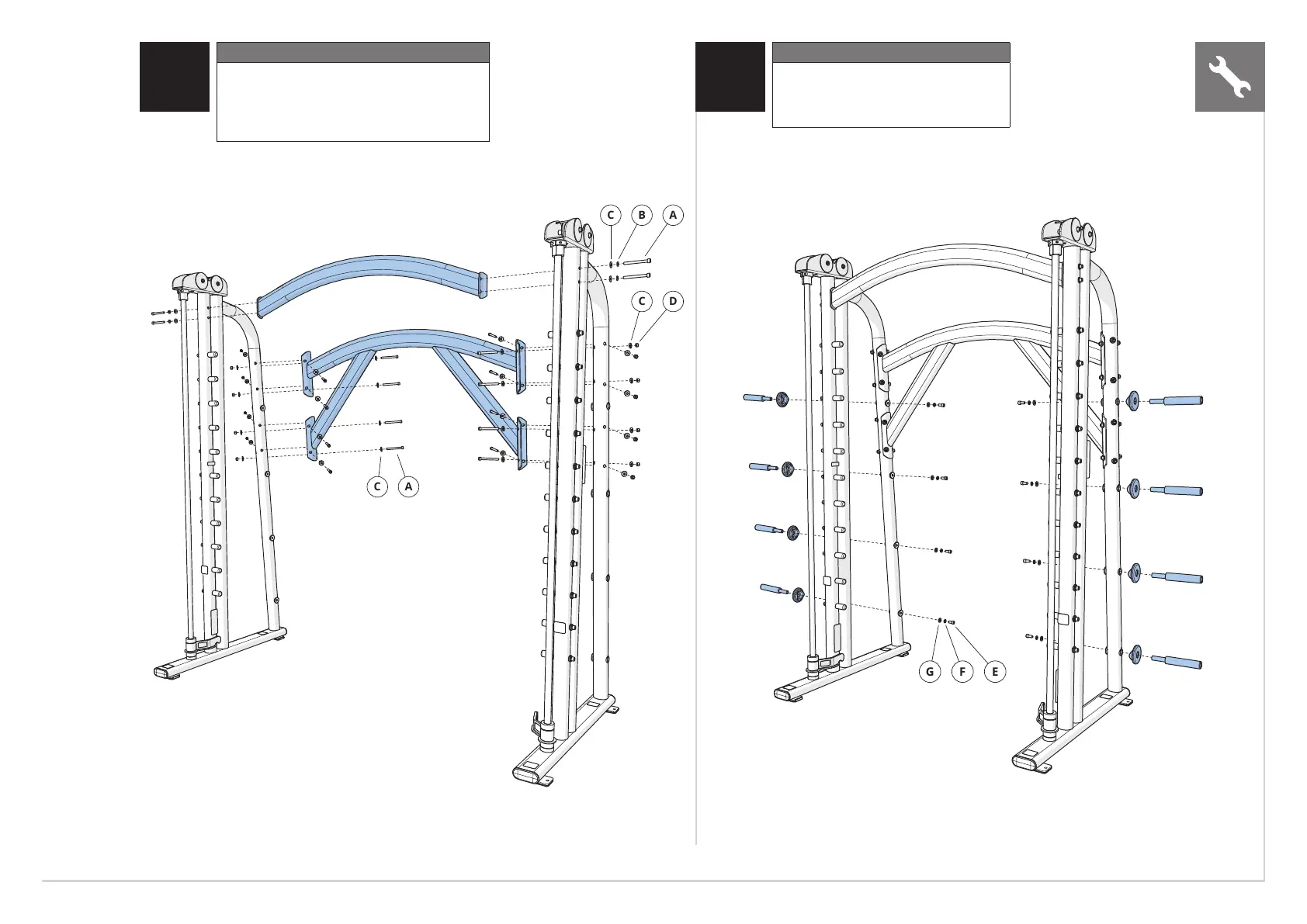

Schritt 1 Beschlagteile
Beschreibung Menge
A
B
C
D
Schraube (M10x100L-32L)
Unterlegscheibe (Φ10.2xΦ18.4)
Bogenförmige Unterlegscheibe (M10)
Nylock-Mutter (M10)
20
4
36
16
Schritt 2 Beschlagteile
Beschreibung Menge
E
F
G
Schraube (M10x20L)
Federscheibe (Φ12.2x21.5)
Unterlegscheibe (Φ13.0x26.0)
8
8
8
DEUTSCH
