Matrix MG-PL62 - Page 16

16
G
F
E
C
B
A
C
A
C
D
1 2

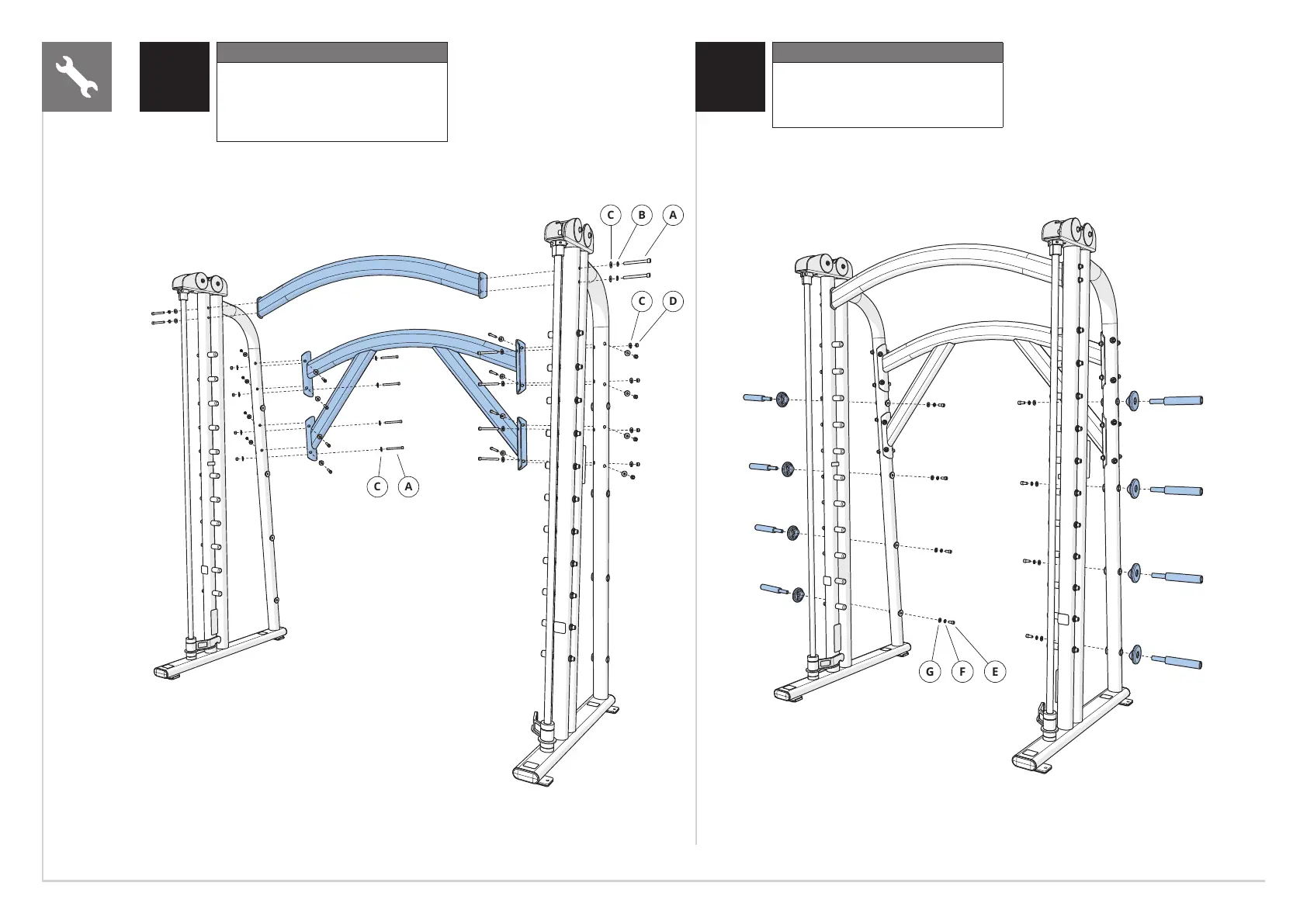

Stap 1 Bevestigingsmateriaal
Beschrijving Aant.
A
B
C
D
Bout (M10x100L-32L)
Vlakke sluitring (Φ10.2xΦ18.4)
Dichtingsring (M10)
Nyloc moer (M10)
20
4
36
16
Stap 2 Bevestigingsmateriaal
Beschrijving Aant.
E
F
G
Bout (M10x20L)
Veerring (Φ12.2x21.5)
Vlakke sluitring (Φ13.0x26.0)
8
8
8
NEDERLANDS
