Matrix S-DRIVE PERFORMANCE TRAINER - Page 25

25
G
F
E
2
1
H
Gele zak met
bevestigingsmateriaal
Beschrijving Aantal
H Schroef 2
5 6
Groene zak met
bevestigingsmateriaal
Beschrijving Aantal
E
F
G
Bout
Vlakke sluitring
Bout
4
4
2
Opmerking:
Koppelwaarde stap 5:
39,2 Nm / 28,9 ft-lb

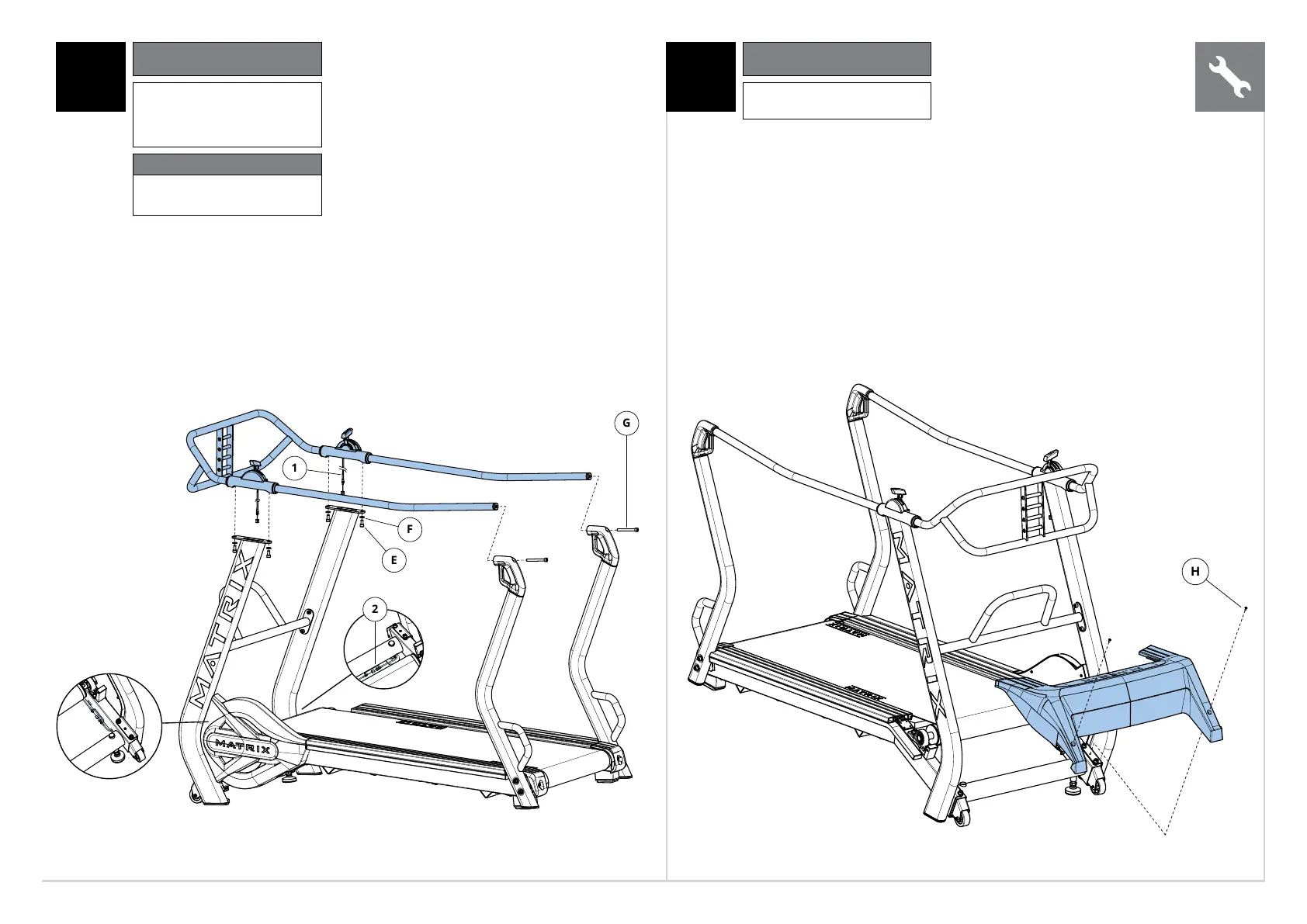

A. Trek de KABEL (1) voorzichtig door de
STEUN VAN DE RECHTERHANDGREEP
met behulp van de lus in de STEUN
VAN DE RECHTERHANDGREEP en
bevestig de VERBINDINGSKABEL (2)
aan het HOOFDFRAME.
B. Herhaal aan de andere kant.
C. Draai het bevestigingsmateriaal uit de stappen
2-5 volledig vast volgens de koppelwaarden
die bij elke stap worden vermeld.
NEDERLANDS
