Matrix S-DRIVE PERFORMANCE TRAINER - Page 34

34
G
F
E
2
1
H
Gul pose med hardware
Beskrivelse Antal
H Skrue 2
5 6
Grønne pose med hardware
Beskrivelse Antal
E
F
G
Bolt
Flad spændeskive
Bolt
4
4
2
Bemærk:
Tilspændingsmoment i trin 5:
39,2 Nm/28,9 ft-lb

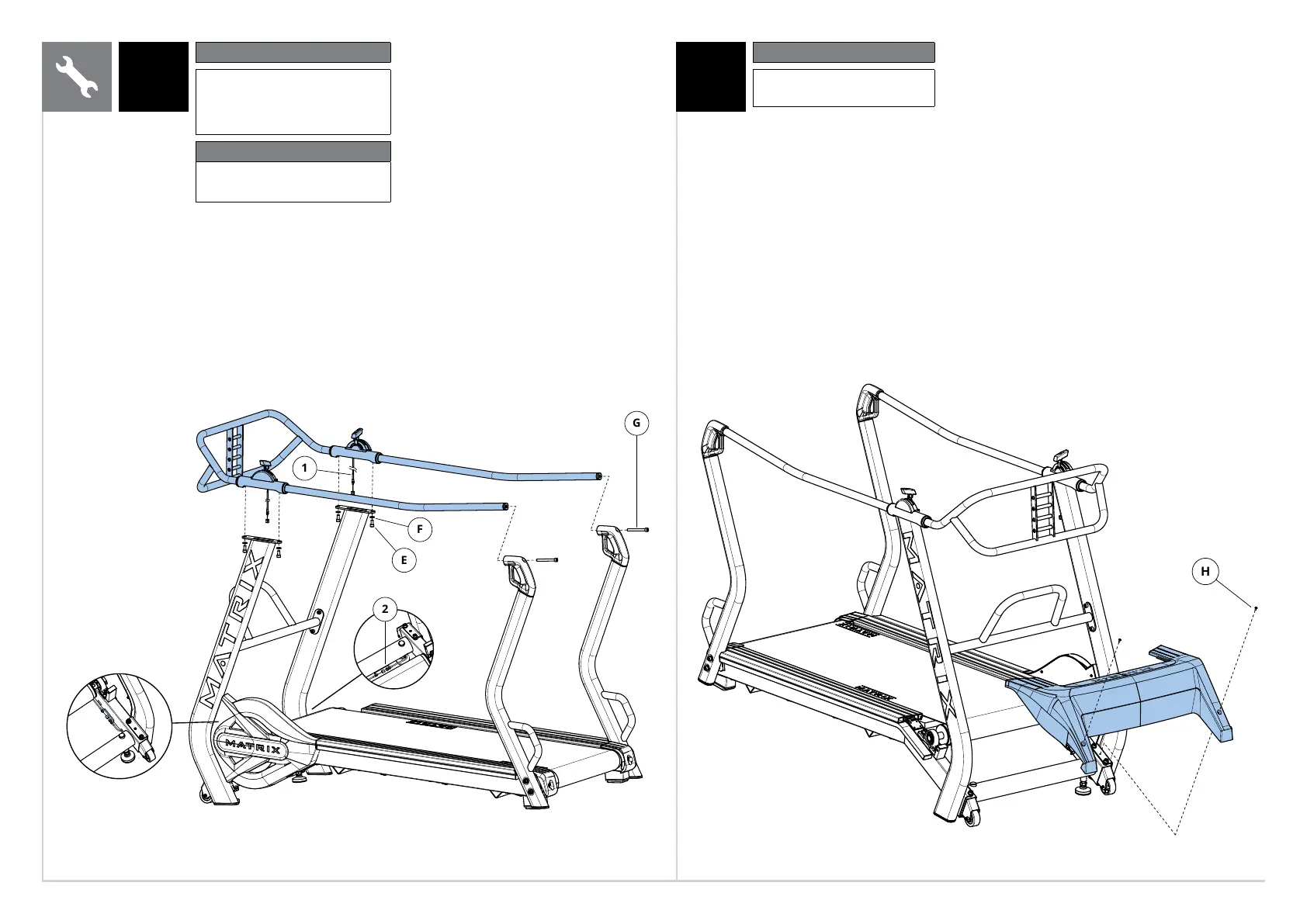

A. Træk forsigtigt KABEL (1) igennem
HOLDEREN TIL DET HØJRE HÅNDTAG
ved hjælp af den poselukker, der
findes inden i HOLDEREN TIL
DET HØJRE HÅNDTAG, og fastgør
den til TILSLUTNINGSKABLET (2)
på HOVEDRAMMEN.
B. Gentag på den anden side.
C. Stram hardwaren fra trin 2-5
helt til i overensstemmelse
med tilspændingsmomenterne,
der er angivet i hvert trin.
DANSK
