Matrix S-DRIVE PERFORMANCE TRAINER User Manual

52
G
F
E
2
1
H
Bolsa de piezas amarilla
Descripción Cant.
H Tornillo 2
5 6
Bolsa de piezas verdes
Descripción Cant.
E
F
G
Perno
Arandela plana
Perno
4
4
2
Nota:

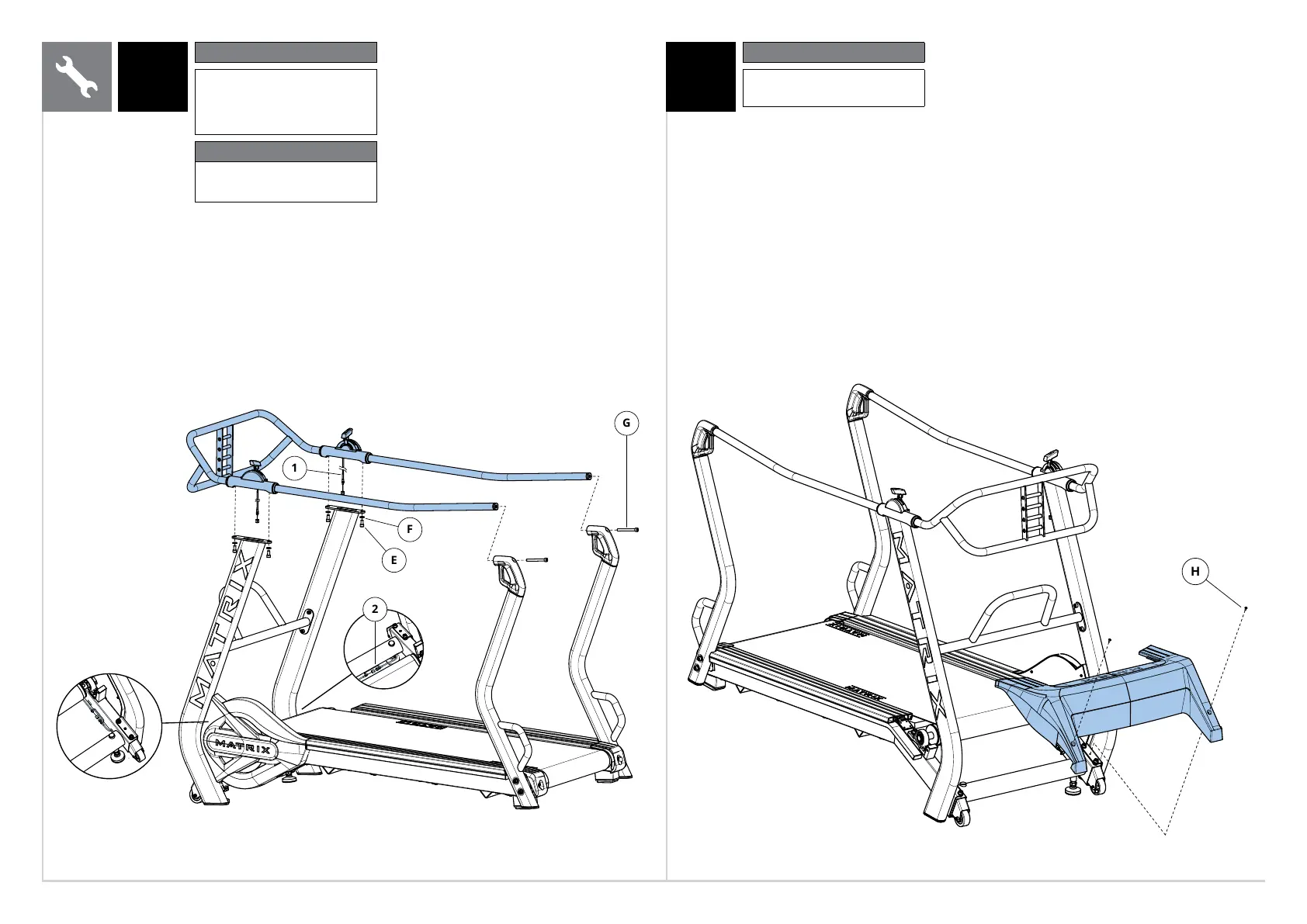

Paso 5 Par de apriete:
39,2 Nm/28,9 pies por libra
A. Pase el CABLE (1) cuidadosamente
por el SOPORTE DE ASA DERECHO
utilizando el amarre situado dentro
del SOPORTE DE ASA DERECHO
y sujételo al CABLE CONECTOR (2)
en la ESTRUCTURA PRINCIPAL.
B. Haga lo mismo en el otro lado.
C. Apriete los pernos de los pasos
2–5 usando los pares de apriete
indicados en cada paso.
ESPAÑOL
