49


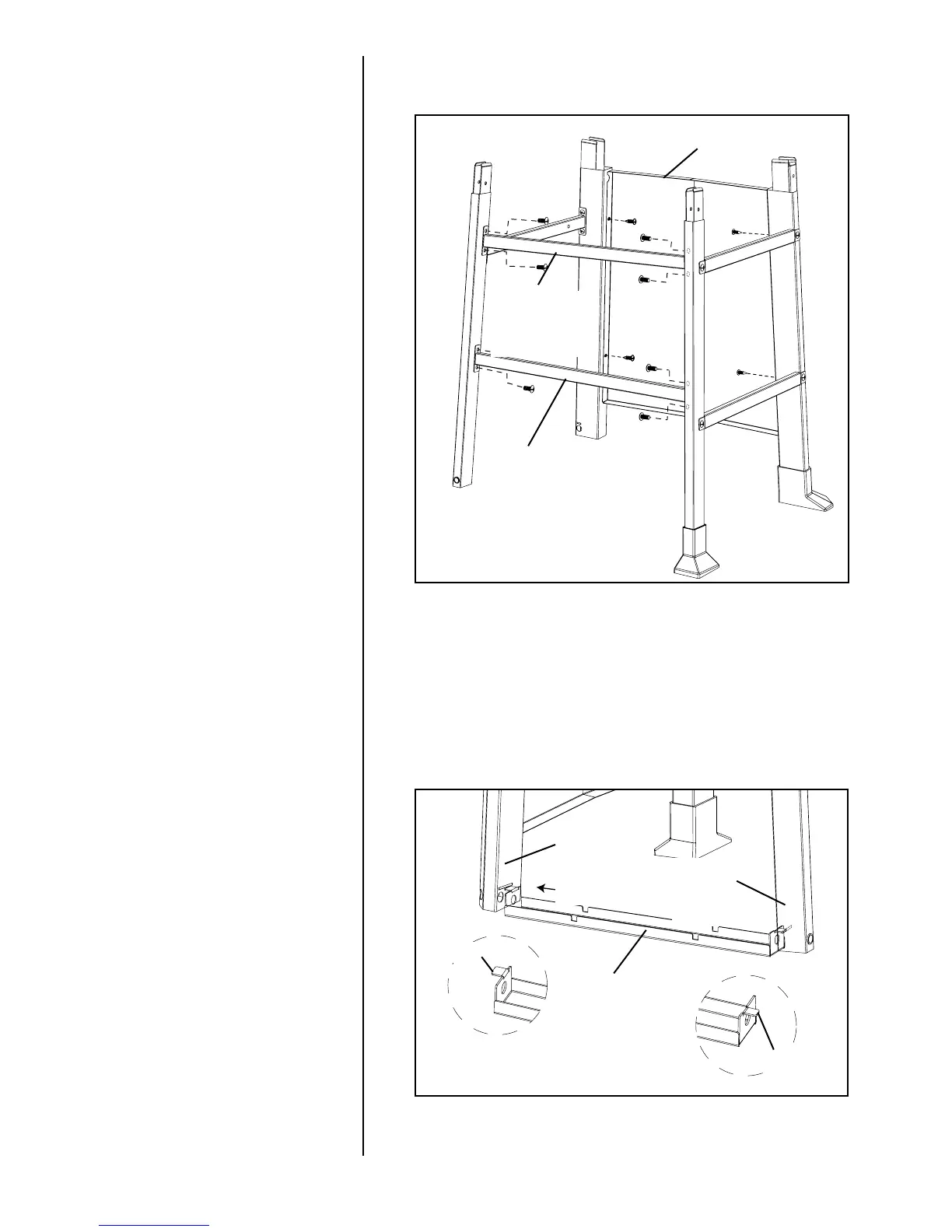

Atornille el panel frontal al carro
con quarto tornillos autorroscantes
de #8 (Negros). Atornille la
abrazadera superior transero y
abrazadera inferior del carro a
las piernas derechas transeras
con ocho pernos de M6 x 12 mm
(Negros) según lo ilustrado.

Para instalar el apoyo del tanque
en la pierna trasera derecha y
pierna delanteras, inserte las
pestañas en las ranuras en las
piernas como se ilustra.
Nota: Instalar el extremo
grande en la ménsula de
apoyo del tanque en la
pierna delantera derecha
del carro y el extremo
pequeño en el apoyo del
tanque a la pierna trasera
derecha del carro.
Panel
Frontal
Abrazadera
Superior
Transera del
Carro
Abrazadera
Inferior
Transera del
Carro
Pierna
Derecha
Delantera
del Carro
Pierna
Derecha
transera del
Carro
Apoyo del
Tanque
Grande
Pequeño
