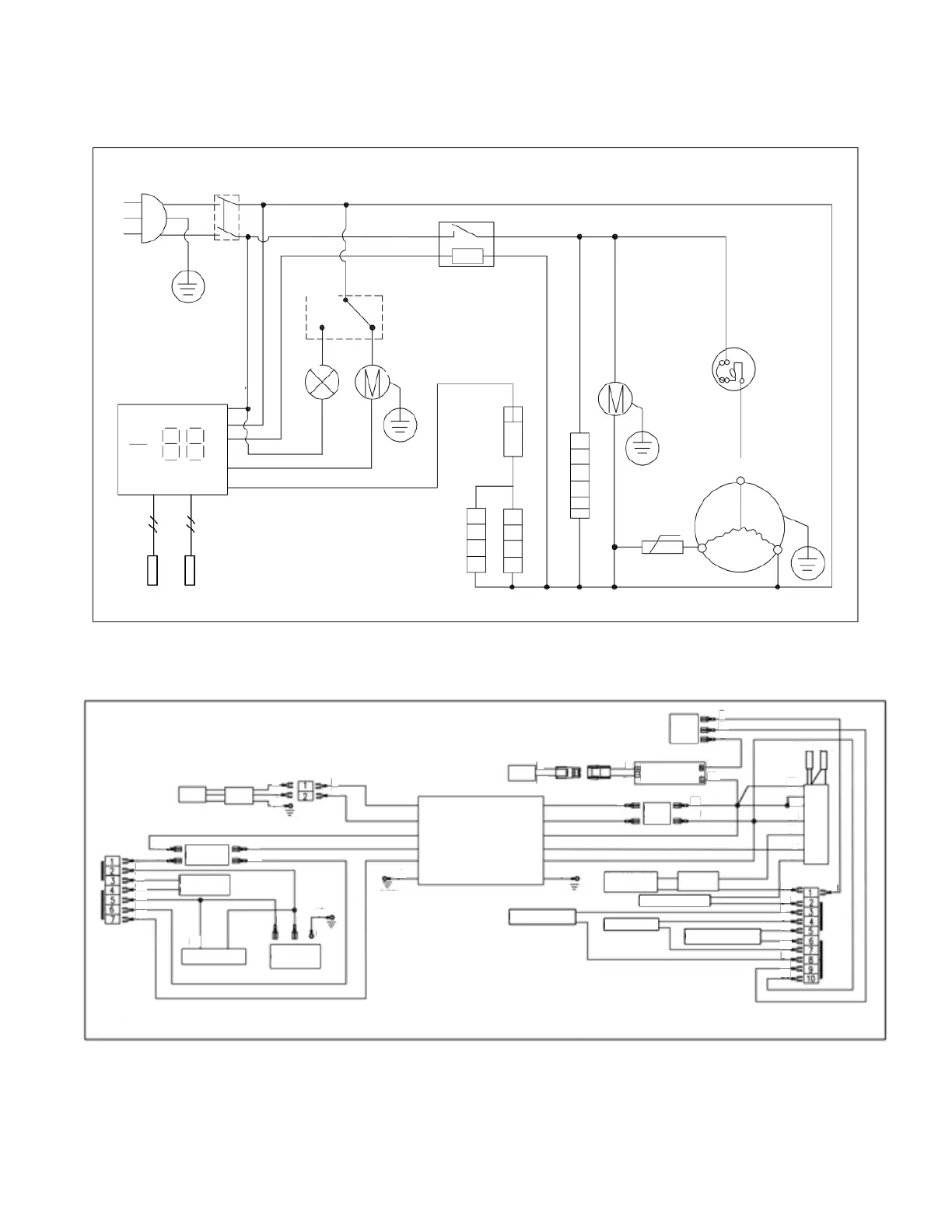

DIAGRAMAS DE CABLEADO
MODELO
：
MXSF-23FD
INTERRUPTOR
CONECTOR DE
ALIMENTACIÓN
N
L
INT
ERRUPTOR
DE LA PUERTA
CONTACTADOR
MOTOR DEL VENTILADOR
DE CIRCULACIÓN
LÁMPARA
PANTALLA DEL TERMOSTATO
HABITACIÓN
EVAP
FUSIBLE
TÉRMICO
MOTOR DEL
VENTILADOR DEL
CONDE
NSADOR
PROTECTOR
CONTRA
SOBRECARGA
COMPRESOR
t ºC
ARRANQUE PTC
CALENTADOR DE MARCO DE LA PUERTA
CALENTADOR PARA DESCONGELAR
CALENTADOR DE TUBERÍA
ENCHUFE
CONTACTADOR
CALENTADOR DE MARCO
DE LA PUERTA
VENTILADOR DEL
CONDENSADOR
COMPRESOR
TIERRA
TIERRA
TIERRA
B
B
BR
BR
BR
R
BU
BU
BU
BR
R
R
BU
BU
BU
GR
Y
* ROJO-R NEGRO-B AZUL-BU MARRÓN-BR BLANCO-W AMARILLO-Y GRIS-GR AMARILLO/VERDE-Y/G
CALENTADOR PARA
DESCONGELAR
TIERR
A
LÁMPARA
W
W
Y/G
Y/G
Y/G
R
BU
BU
INTERRUPTOR
DE LA
PUERTA
R
VENTILADOR DEL
EVAPORADOR
FUSIBLE TÉRMICO
CALENTADOR DEL
DESAGÜE
CALENTADOR DE LA CAJA DE AGUA
HABITACIÓN
EVAP
PAN TALLA
DEL
TERMOSTATO
Y/G
BU
INTERRUPTOR
PRINCIPAL
LÍNEA DE SUMINISTRO
DE CC
BU
BU
BU
BU
BU
B
W
B
W
W
R
B
B
B
Y
Y
GR
GR
BR
BR
BR
BR
BR
BR
BR
BR
