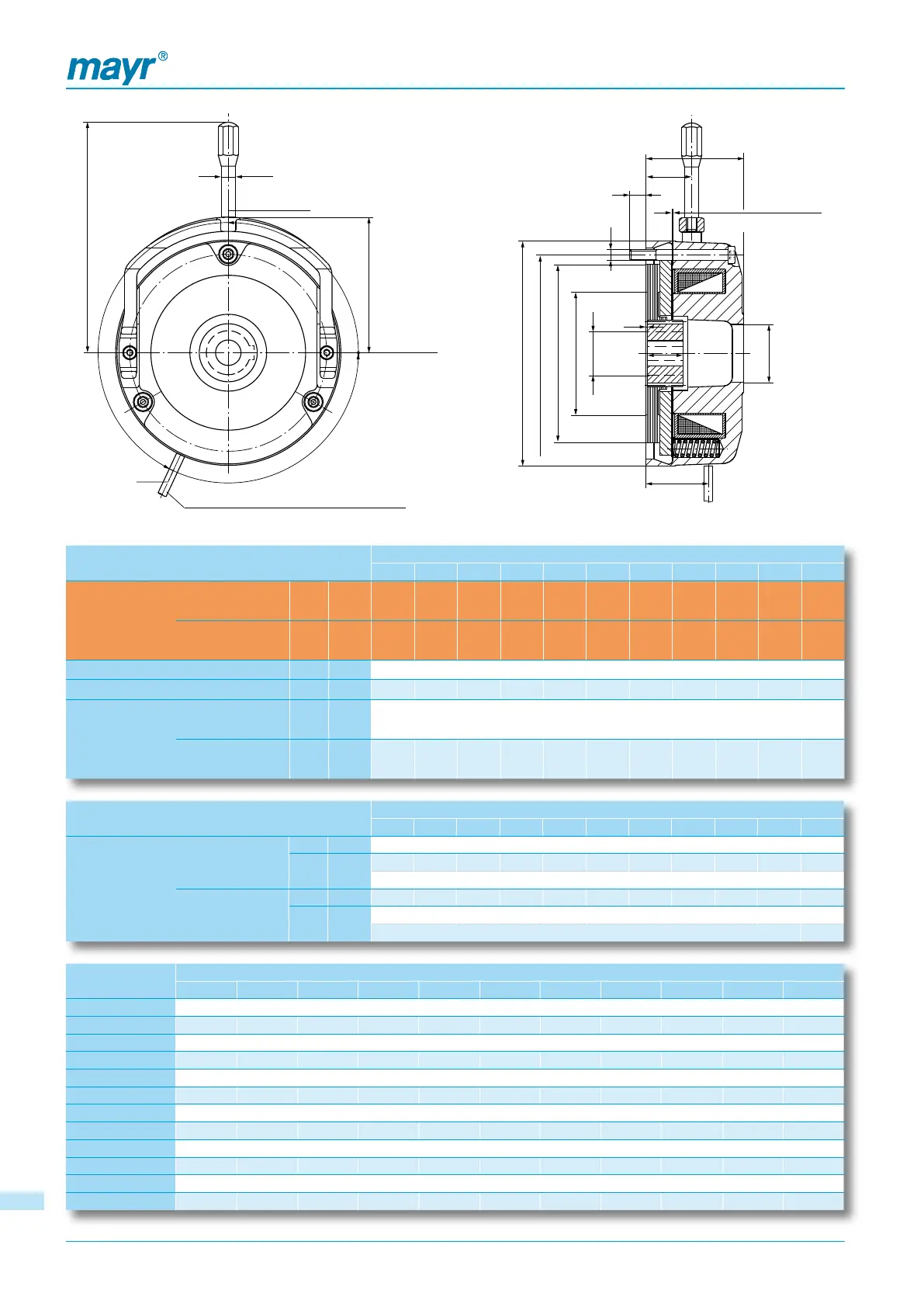

Mayr ROBA-stop-M - Dimensions and Core Technical Data

l
x
L
+ 0,1
- 0,05
K
c
Ø G
s
Ø D
h9
Ø M
Ø R
Ø r
Ø d
H7
H
a
F
1
Ø f
F
90° (3x120°)
0° (2x180°)
245°
ROBA-stop
®
-M electromagnetic safety brakes
air gap
(+ 0,2 on size 500)
Cable approx. 400 mm long for sizes 2 – 60,
for sizes 100 – 500 approx. 600 mm long
for size 1000 approx. 2000 mm long
Type 891._11.0
Bores
Size
2 4 8 16 32 60 100 150 250 500 1000
Bore Ø d
H7 2)
Standard brake
Type 891.
0
_ _._
2
min.
[mm] 8 10 11 14 19 22 24 30 40
1.1)
50
1.1)
75
max.
[mm]
15 15 20 25 30 35 45 50 60 80 90
Please observe Table 2, page 7
Holding brake
Type 891.1_ _._
min.
[mm] 8 10 11 14 19 22 24 30 40 50 75
max.
[mm]
15 15 20 25 30 35 45 50 55 75 90
Please observe Table 2, page 7
Technical Data
Size
2 4 8 16 32 60 100 150 250 500 1000
Braking torque
Standard brake
1)
Type 891.
0
2
_ _._
M
nom
[Nm] 2 4 8 16 32 60 100 150 250 500
1.2)
1000
5)
Holding brake
1.2)
Type 891.1_ _._
M
nom
[Nm] 4 8 16 32 64 100 180 250 450 800
3)
1600
5)
Input power
P
nom
[W] 19 25 29 38 46 69 88 98 120 152 186
Maximum speed
n
max.
[rpm] 6000 5000 4000 3500 3000 3000 3000 1500 1500 1500 1500
Weight
Standard brake
Type 891.
0
2
_ _._
m
[kg] 0,76 1,1 1,8 3,4 4,5 7,4 13,6 19,2 33,3 38 79
Holding brake
Type 891.1_ _._
m
[kg] 0,76 1,1 1,8 3,4 4,5 7,4 13,6 19,2 33,3 38 79
Dimensions
[mm]
Size
2 4 8 16 32 60 100 150 250 500 1000
a 0,15 0,15 0,2 0,2 0,2 0,25 0,3 0,3 0,35 0,4 0,5
b 30 30 36 42 52 60 78 84 96 130 180
b
1
30 30 36 42 52 62 - - - - -
c 24 26,5 28,7 35,5 39,2 50,5 54 59 69 70 85
c
1
25 27,5 29,7 36,8 40,5 51,8 - - - - -
c
2
29 32,5 34,7 42,5 47,2 58,5 64 71 83 89 106
D
76 87 103 128 148 168 200 221 258 310 382
D
1
81 92 108 130 148 168 200 221 258 310 382
D
2
81 92 108 134 154 174 206 227 266 318 392
F 48,5 54 63,5 77 88 100,5 123 133 153 179 -
F
1
102,5 108 117,5 131 169 228,5 267 347 494 521 -
f 8 8 8 8 10 14 14 19 23 23 -
44
