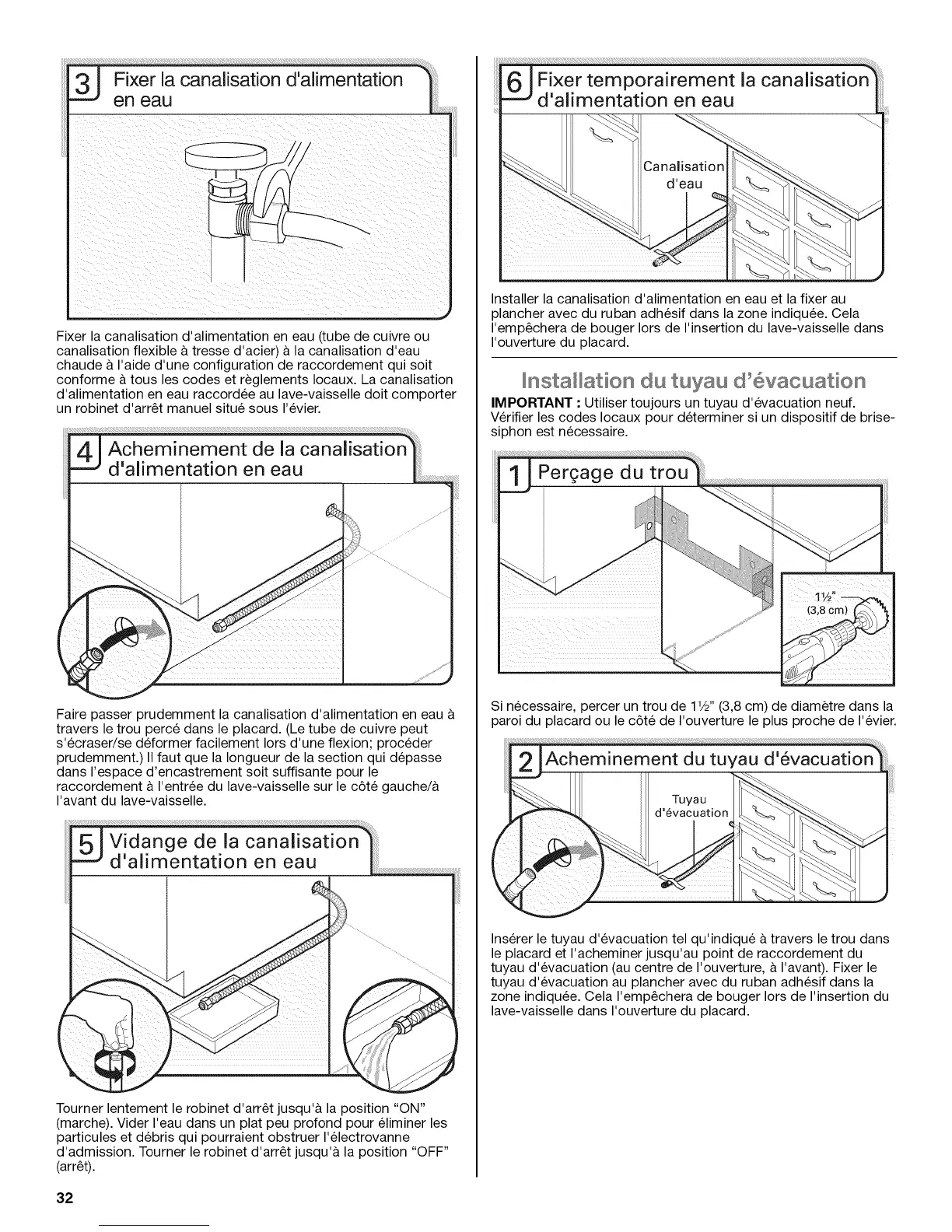

_J Fixer la canalisation d'alimentation
en eau
J
Fixer la canalisation d'alimentation en eau (tube de cuivre ou
canalisation flexible & tresse d'acier) & la canalisation d'eau
chaude & I'aide d'une configuration de raccordement qui soit
conforme & tous les codes et r_glements Iocaux. La canalisation
d'alimentation en eau raccordee au lave-vaisselle doit comporter
un robinet d'arr_t manuel situe sous I'evier.
Faire passer prudemment la canalisation d'alimentation en eau &
travers le trou perce dans le placard. (Le tube de cuivre peut
s'ecraser/se deformer facilement Iors d'une flexion; proceder
prudemment.) II faut que la Iongueur de la section qui depasse
dans I'espace d'encastrement soit suffisante pour le
raccordement & I'entree du lave-vaisselle sur le c6te gauche/&
I'avant du lave-vaisselle.
Tourner lentement le robinet d'arr_t jusqu'& la position "ON"
(marche). Vider I'eau dans un plat peu profond pour eliminer les
particules et debris qui pourraient obstruer I'electrovanne
d'admission. Tourner le robinet d'arr_t jusqu'& la position "OFF"
(arr_t).
Installer la canalisation d'alimentation en eau et la fixer au
plancher avec du ruban adhesif dans la zone indiqu_e. Cela
I'emp_chera de bouger Iors de I'insertion du lave-vaisselle dans
I'ouverture du placard.
nstaHation du tuyau d°6vacuation
IMPORTANT : Utiliser toujours un tuyau d'evacuation neuf.
Verifier les codes Iocaux pour determiner si un dispositif de brise-
siphon est necessaire.
Si necessaire, percer un trou de 11/2"(3,8 cm) de diam_tre dans la
paroi du placard ou le c6te de I'ouverture le plus proche de I'evier.
__s_f8}}_ _}_{_ ;_£_; ,},__:s __;__}_s ;;;¸;¸8¸¸¸¸;;;__}_;_;;s }__s}is;;;;;;;;;;s 8;8}_ (_s;8:: _s£_s{;;;s s;;;;_{s_ __ 8;;;;s;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;8;;;;;;;8}_s; _s£;;;;;_q__;;_ ;x-
Inserer le tuyau d'evacuation tel qu'indiqu_ & travers le trou dans
le placard et I'acheminer jusqu'au point de raccordement du
tuyau d'evacuation (au centre de I'ouverture, & I'avant). Fixer le
tuyau d'evacuation au plancher avec du ruban adhesif dans la
zone indiqu_e. Cela I'emp_chera de bouger Iors de I'insertion du
lave-vaisselle dans I'ouverture du placard.
32
