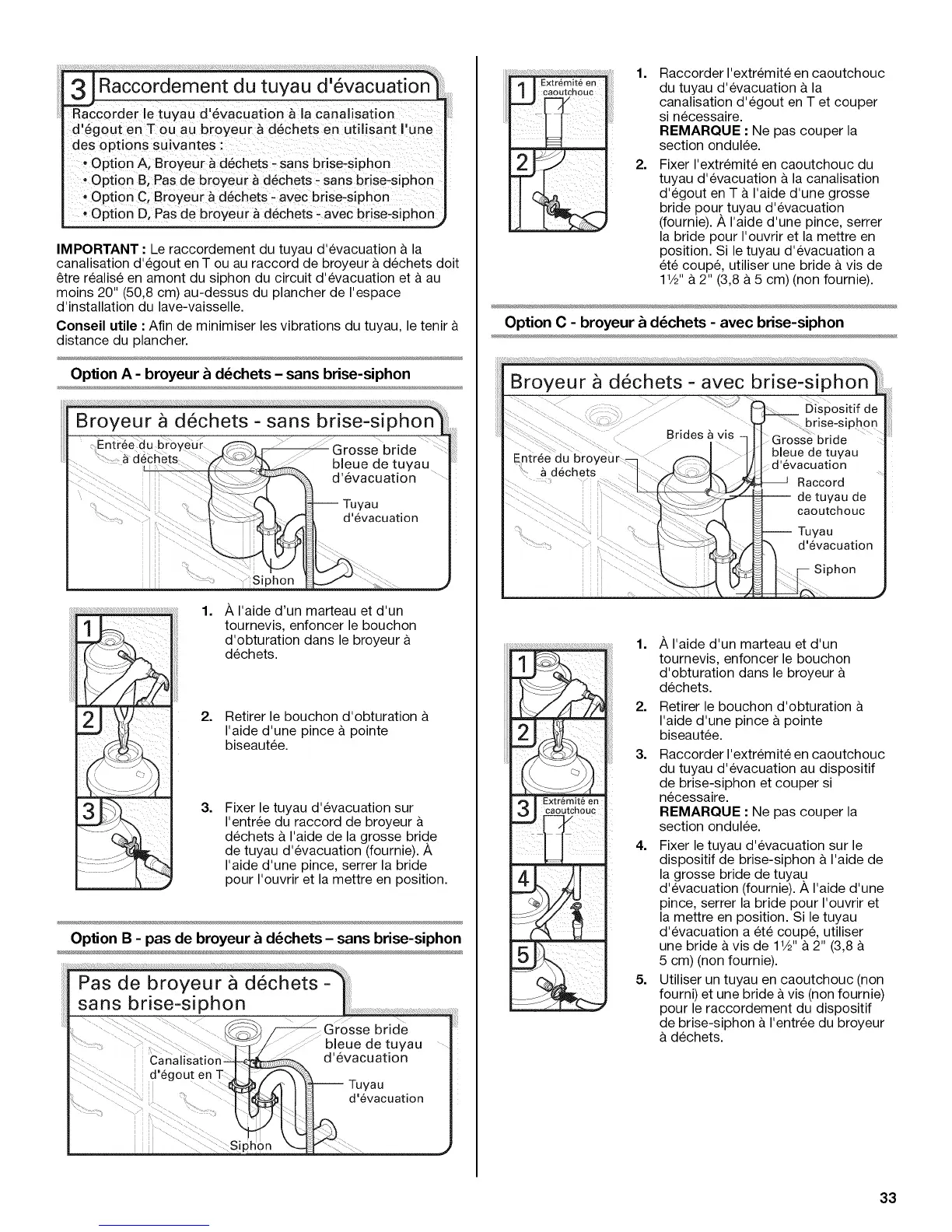

..........¸¸coo;de ¸ vac.at;o¸¸¸nii
Raccorder le tuyau d,6vacuation _la canalisation i
d #gout en T ou au broyeur & d_chets en utiJ!sant June
des options suivantes :
!option A; Broyeur _ d6chetS 4sans bdSe:siphon
!oPtion B; Pas de br0Yeur _ d6chets- sans bdse-siph0n
option c; Broyeu[ _ d6chetS: avec brise-siphon
option Di Pas de broyeur _ d6chets - avec brise:siphon;
IMPORTANT : Le raccordement du tuyau d'evacuation & la
canalisation d'egout en T ou au raccord de broyeur & dechets doit
_tre r6alise en amont du siphon du circuit d'evacuation et & au
moins 20" (50,8 cm) au-dessus du plancher de I'espace
d'installation du lave-vaisselle.
Conseil utile •Afin de minimiser les vibrations du tuyau, le tenir &
distance du plancher.
Option A - broyeur & d_chets - sans brise-siphon
1=
phon
A I'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur &
dechets.
2. Retirer le bouchon d'obturation &
I'aide d'une pince & pointe
biseautee.
3.
Fixer le tuyau d'evacuation sur
I'entree du raccord de broyeur &
dechets & I'aide de la grosse bride
de tuyau d'evacuation (fournie). A
I'aide d'une pince, serrer la bride
pour I'ouvrir et la mettre en position.
Option B - pas de broyeur & d_chets - sans brise-siphon
1.
2.
Raccorder I'extremit6 en caoutchouc
du tuyau d'evacuation & la
canalisation d'egout en T et couper
si necessaire.
REMARQUE : Ne pas couper la
section ondulee.
Fixer I'extremit6 en caoutchouc du
tuyau d'evacuation & la canalisation
d'egout en T & I'aide d'une grosse
bride pour tuyau d'evacuation
(fournie). A I'aide d'une pince, serrer
la bride pour I'ouvrir et la mettre en
position. Si le tuyau d'evacuation a
et6 coupe, utiliser une bride & vis de
11/2"& 2" (3,8 a 5 cm) (non fournie).
Option C - broyeur & d6chets - avec brise-siphon
Siphon
1.
2.
3.
A I'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur &
dechets.
Retirer le bouchon d'obturation &
I'aide d'une pince & pointe
biseautee.
Raccorder I'extremit6 en caoutchouc
du tuyau d'evacuation au dispositif
de brise-siphon et couper si
necessaire.
REMARQUE : Ne pas couper la
section ondulee.
4. Fixer le tuyau d'evacuation sur le
dispositif de brise-siphon & I'aide de
la grosse bride de tuyau
d'evacuation (fournie). A I'aide d'une
pince, serrer la bride pour I'ouvrir et
la mettre en position. Si le tuyau
d'evacuation a et6 coupe, utiliser
une bride & vis de 11/2"& 2" (3,8 &
5 cm) (non fournie).
5. Utiliser un tuyau en caoutchouc (non
fourni) et une bride & vis (non fournie)
pour le raccordement du dispositif
de brise-siphon & I'entree du broyeur
& dechets.
33
