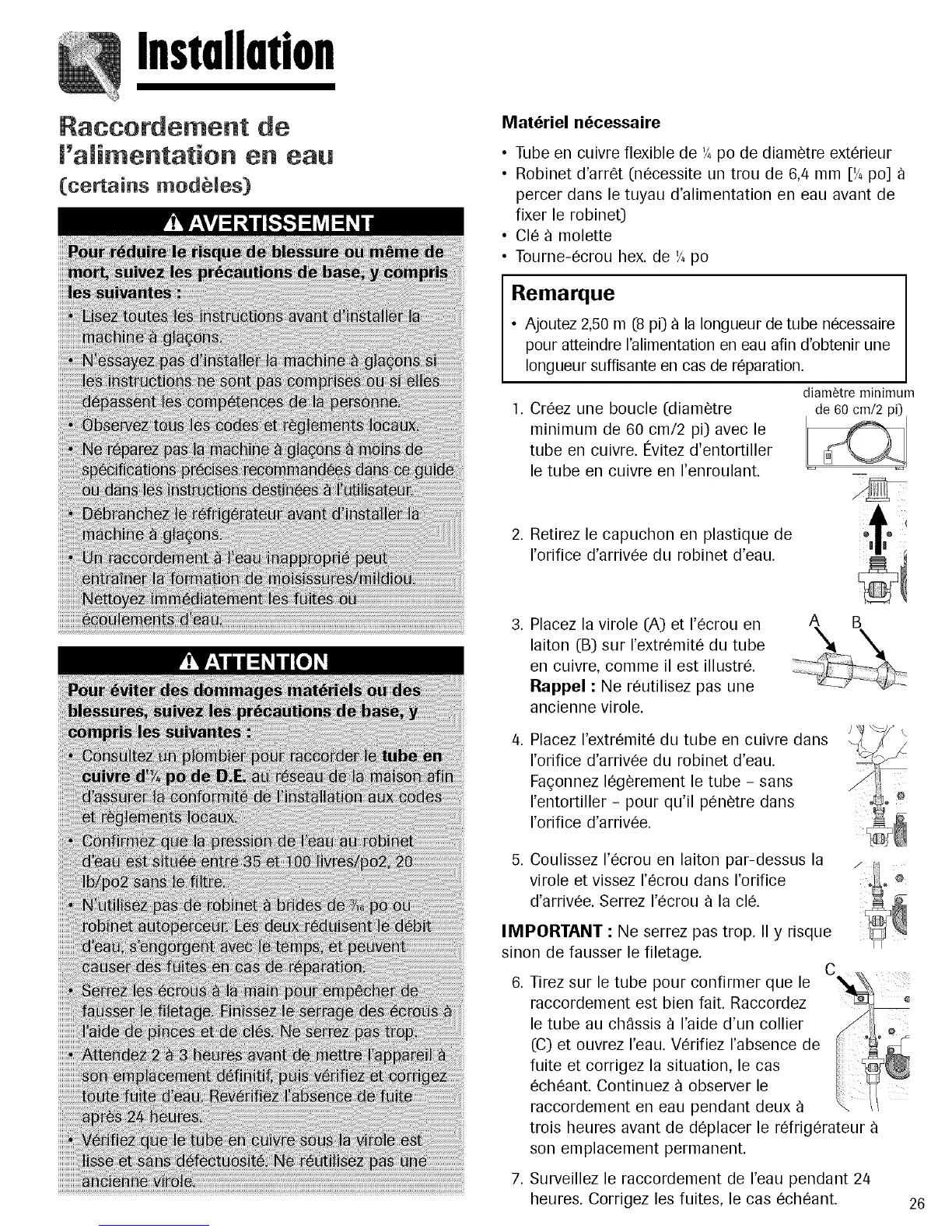

Installation
Raccordement de
['a[imentation en eau
(certains modules)
Materiel n_cessaire
• Tube en cuivre flexible de '/4po de diametre exterieur
• Robinet d'arret (necessite un trou de 6,4 mm ['/4po]
percer dans le tuyau d'alimentation en eau avant de
fixer le robinet)
• Cle a molette
• Tourne-ecrou hex. de '/4po
Remarque
• Ajoutez 2,50 m (8 pi) a la Iongueur de tube necessaire
pour atteindre I'alimentation en eau afin d'obtenir une
Iongueur suffisante en cas de reparation.
diam_tre minimum
1. Creez une boucle (diametre
minimum de 60 cm/2 pi) avec le
tube en cuivre. I_vitez d'entortiller
le tube en cuivre en I'enroulant.
2. Retirez le capuchon en plastique de
I'orifice d'arrivee du robinet d'eau.
.
.
Placez la virole (A) et I'ecrou en
laiton (B) sur I'extremite du tube
en cuivre, comme il est illustre.
Rappel : Ne reutilisez pas une
ancienne virole.
A B
Placez I'extremite du tube en cuivre dans
I'orifice d'arrivee du robinet d'eau.
Fa£onnez legerement le tube - sans
I'entortiller - pour qu'il penetre dans
I'orifice d'arrivee.
Z
5. Coulissez I'ecrou en laiton par-dessus la
virole et vissez I'ecrou dans I'orifice
d'arrivee. Serrez I'ecrou a la cle.
IMPORTANT : Ne serrez pas trop. II y risque
sinon de fausser le filetage.
C
6. Tirez sur le tube pour confirmer que le
raccordement est bien fait. Raccordez
le tube au chfissis a I'aide d'un collier
(C) et ouvrez I'eau. Verifiez I'absence de
fuite et corrigez la situation, le cas
echeant. Continuez a observer le
raccordement en eau pendant deux
trois heures avant de deplacer le refrigerateur
son emplacement permanent.
