IMPORTANT : Le raccordement du tuyau d'évacuation à la
canalisation d'égout en T ou au raccord de broyeur à déchets doit
être réalisé en amont du siphon du circuit d'évacuation et à au
moins 20" (50,8 cm) au-dessus du plancher de l'espace
d'installation du lave-vaisselle.
Conseil utile : Afin de minimiser les vibrations du tuyau, le tenir à
distance du plancher.

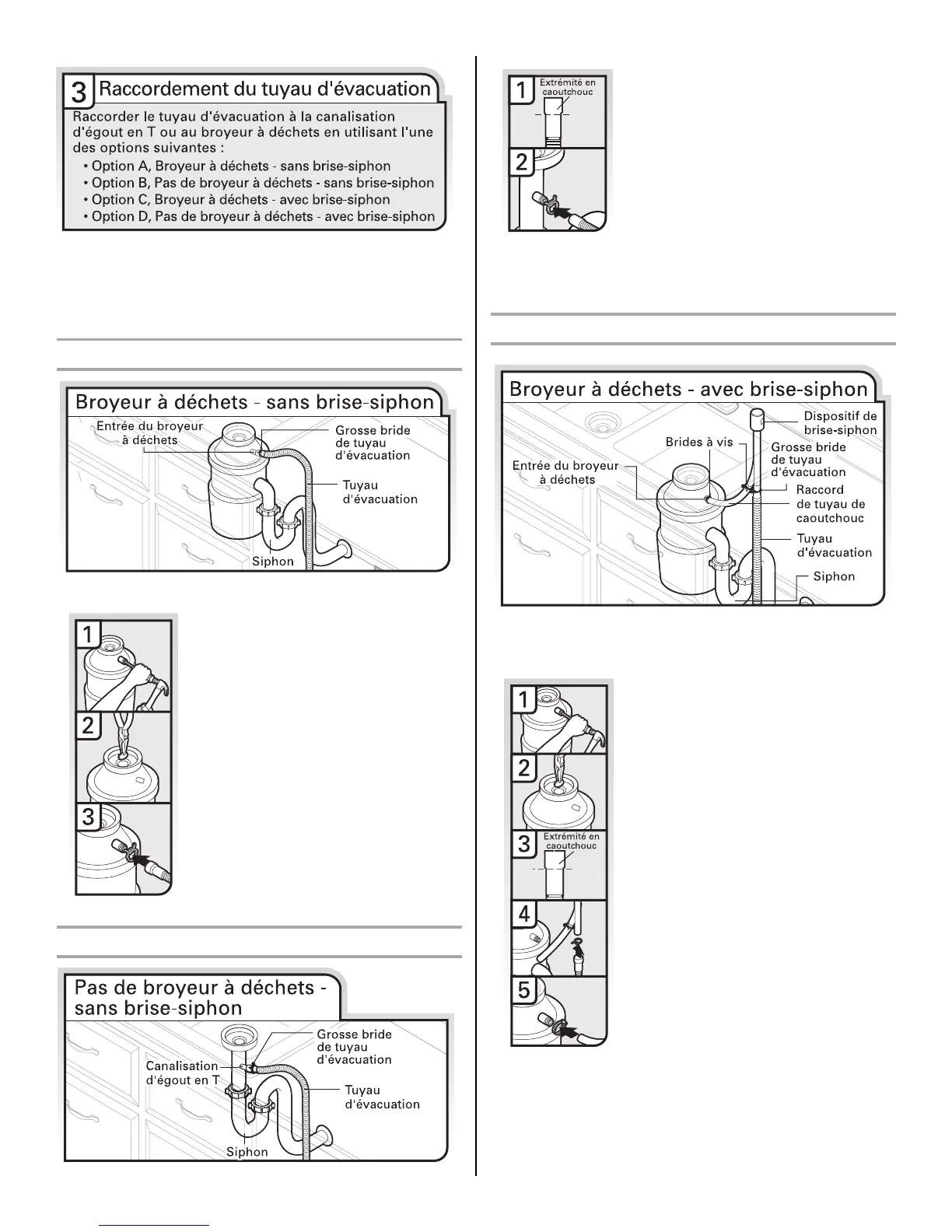

Option A, Broyeur à déchets – sans brise-siphon
Conseil utile : Retirer le bouchon d'obturation arrachable du
broyeur.
Option B, Pas de broyeur à déchets – sans brise-siphon
Option C, Broyeur à déchets - avec brise-siphon
Conseil utile : Retirer le bouchon d'obturation arrachable du
broyeur.
1. À l'aide d’un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur à
déchets.
2. Retirer le bouchon d'obturation à
l'aide d'une pince à pointe
biseautée.
3. Fixer le tuyau d'évacuation sur
l'entrée du raccord de broyeur à
déchets à l'aide de la grosse bride
de tuyau d'évacuation (fournie). À
l'aide d'une pince, serrer la bride
pour l'ouvrir et la mettre en position.
1. Raccorder l'extrémité en caoutchouc
du tuyau d'évacuation à la
canalisation d'égout en T et couper
si nécessaire.
REMARQUE : Ne pas couper la
section ondulée.
2. Fixer l'extrémité en caoutchouc du
tuyau d'évacuation à la canalisation
d'égout en T à l'aide d'une grosse
bride pour tuyau d'évacuation
(fournie). À l'aide d'une pince, serrer
la bride pour l'ouvrir et la mettre en
position. Si le tuyau d'évacuation a
été coupé, utiliser une bride à vis de
1¹⁄₂" à 2" (3,8 à 5 cm) (non fournie).
1. À l'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur à
déchets.
2. Retirer le bouchon d'obturation à
l'aide d'une pince à pointe
biseautée.
3. Raccorder l'extrémité en caoutchouc
du tuyau d'évacuation au dispositif
de brise-siphon et couper si
nécessaire.
REMARQUE : Ne pas couper la
section ondulée.
4. Fixer le tuyau d'évacuation sur le
dispositif de brise-siphon à l'aide de
la grosse bride de tuyau
d'évacuation (fournie). À l'aide d'une
pince, serrer la bride pour l'ouvrir et
la mettre en position. Si le tuyau
d'évacuation a été coupé, utiliser
une bride à vis de 1¹⁄₂" à 2" (3,8 à
5 cm) (non fournie).
5. Utiliser un tuyau en caoutchouc (non
fourni) et une bride à vis (non fournie)
pour le raccordement du dispositif
de brise-siphon à l'entrée du broyeur
à déchets.
