35

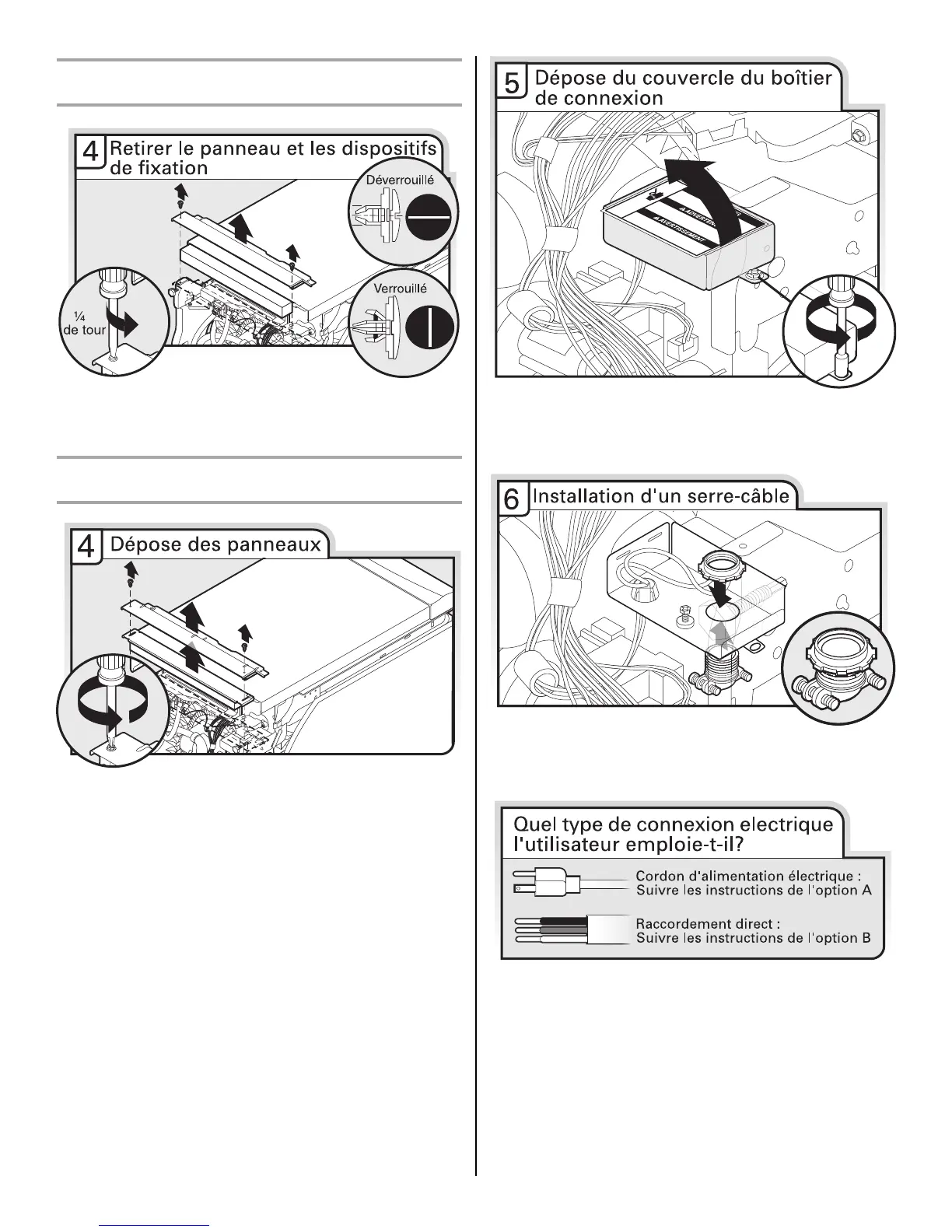

Option A : Retrait du panneau d'accès – Panneau en
plastique
À l'aide d'un tournevis à lame plate, tourner les dispositifs de
fixation d'un quart de tour dans le sens antihoraire pour les
déverrouiller. Retirer le panneau. Ne pas retirer la fiche technique
du panneau d'accès.
Option B : Retrait du panneau d'accès – Panneau
métallique
À l'aide d'une clé à douille à tête hexagonale, un tourne-écrou de
¹⁄₄" ou un tournevis Phillips, ôter les deux vis fixant le panneau
d'accès et le panneau inférieur au lave-vaisselle. Ne pas retirer la
fiche technique du panneau d'accès.
Utiliser une clé à douille hexagonale, un tourne-écrou de ¹⁄₄" ou un
tournevis Torx
®
T20
®
; démonter le couvercle du boîtier de
connexion; conserver les pièces pour réutilisation éventuelle.
Installer un serre-câble (homologation UL ou CSA). Veiller à ce
que les têtes de vis soient orientées vers la gauche après le
serrage de l'écrou du conduit. Le serre-câble est fourni avec le
cordon d'alimentation.
REMARQUE : Si l'on utilise l'option B, continuer jusqu'à
“Évaluation de l'ouverture d’encastrement du placard” pour
poursuivre l'installation du lave-vaisselle.
Cordon d’alimentation :
Voir les instructions pour l’Option A
Câblage direct :
Voir les instructions pour l’Option B
