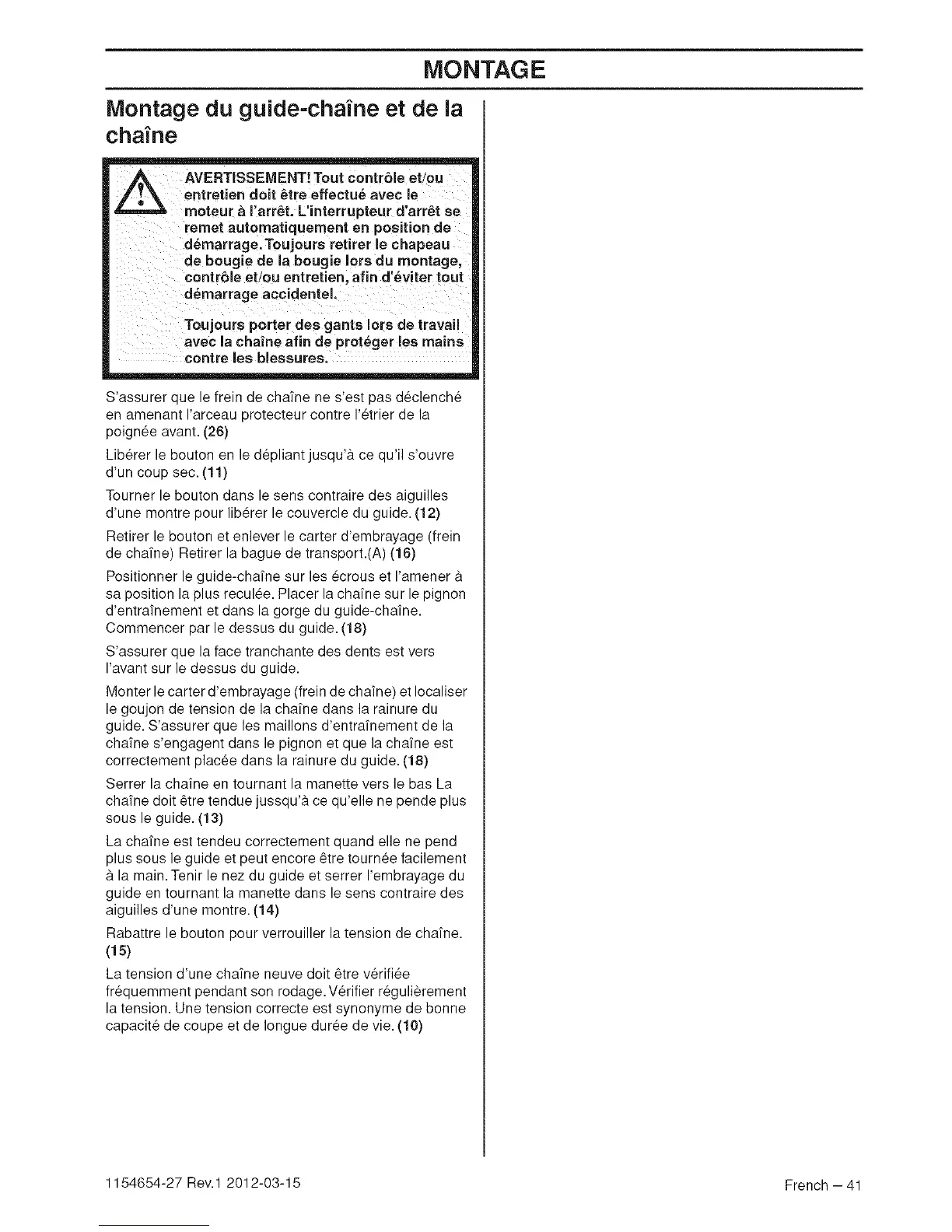

MONTAGE
Montage du guide=chaine et de la
chaine
A AVERTISSEMENT! Tout contrble et
ou
entretien dolt _tre effectue avec le
moteur a I'arr_t. L'interrupteur d'arr_t se
remet automatiquement en position de
demarrage.Toujours retirer ie chapeau
de bougie de ia bougie Iors du montage,
contrble et/ou entretien, afin d'eviter tout
demarrage accidentel.
Toujours porter des gants iors de travail
avec la chaine afin de proteger les mains
contre ies blessures,
S'assurer que le frein de cha_ne ne s'est pas d6clench_
en amenant I'arceau protecteur contre 1'6trier de la
poign6e avant. (26)
Lib@er le bouton en le d6pliant jusqu'b, ce qu'il s'ouvre
d'un coup sec. (11)
Tourner le bouton dans le sens contraire des aiguilles
d'une montre pour lib@er le couvercle du guide. (12)
Retirer le bouton et eniever le carter d'embrayage (frein
de chatne) Retirer la bague de transport.(A) (16)
Positionner le guide-chatne sur les 6crous et I'amener
sa position la plus recul6e. Placer la cha[ne sur le pignon
d'entrainement et dans la gorge du guide-cha;ne.
Commencer par le dessus du guide. (18)
S'assurer que la face tranchante des dents est vers
I'avant sur le dessus du guide.
Monter le carter d'embrayage (frein de cha;ne) et Iocaliser
le goujon de tension de la chatne darts la rainure du
guide. S'assurer que les maiilons d'entra[nement de la
chaine s'engagent dans le pignon et que la cha;ne est
correctement plac_e dans la rainure du guide. (18)
Serrer la chaine en tournant la manette vers le bas La
chaine doit _tre tendue jussqu'a ce qu'elle ne pende plus
sous le guide. (13)
La chatne est tendeu correctement quand elle ne pend
plus sous le guide et peut encore _tre tourn6e facilement
la main.Tenir le nez du guide et serrer I'embrayage du
guide en tournant la manette dans le sens contraire des
aiguilles d'une montre. (14)
Rabattre le bouton pour verrouilier la tension de chatne.
(15)
La tension d'une cha_ne neuve doit &tre v6rifi6e
fr_quemment pendant son rodage. V_rifier r6guli@ement
la tension. Une tension correcte est synonyme de bonne
capacit_ de coupe et de Iongue dur_e de vie. (10)
1154654-27 Rev.1 2012-03-15 French - 41
