-- 4 --

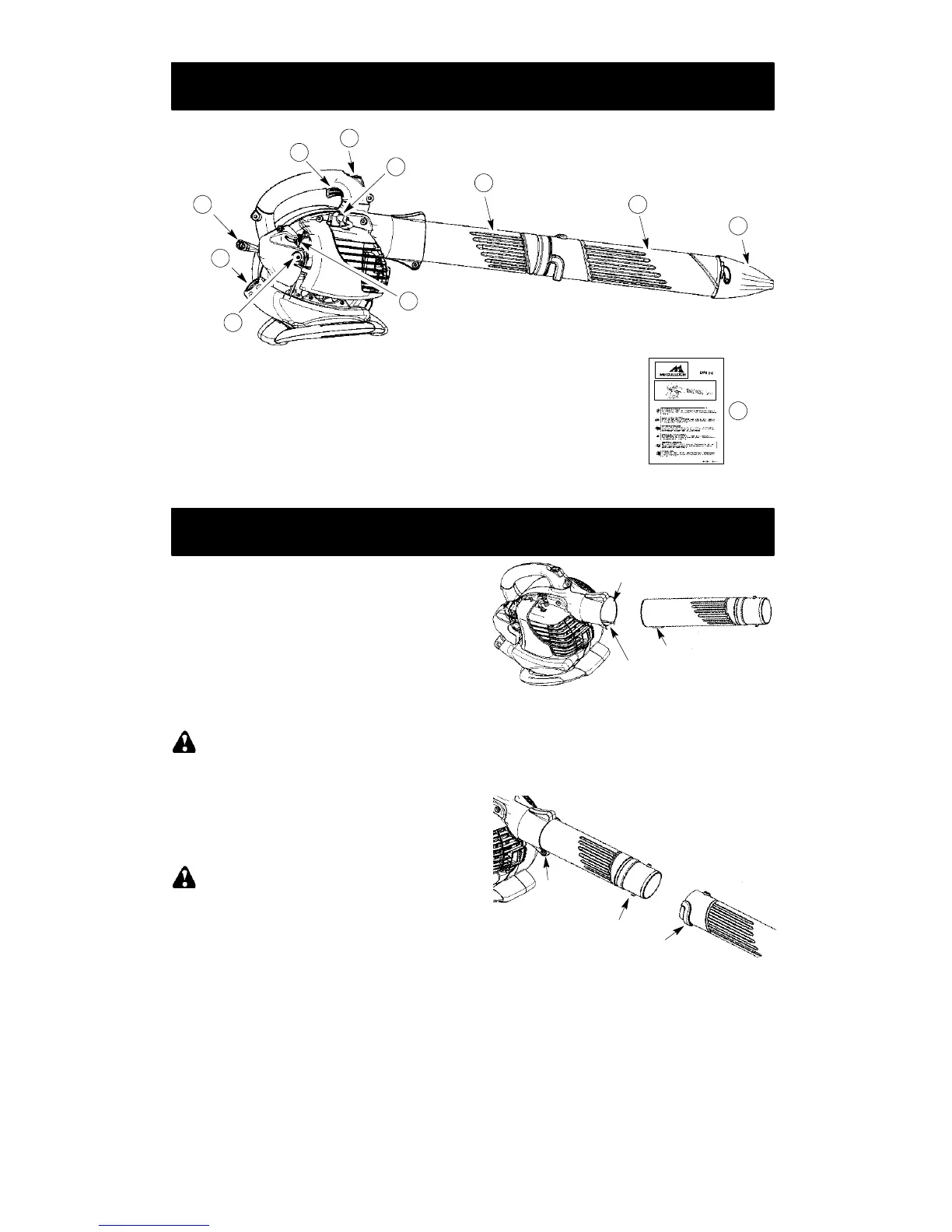

WHAT IS WHAT?
1. Throttle trigger 7. Spark plug
2. STOP switch 8. Upper blower tube
3. Primer button 9. Lower blower tube
4. Choke lever 10. High--speed nozzle
5. Fuel cap 11. Instruction manual
6. Starter rope
WHAT IS WHAT?
6
1
2
7
8
9
10
4
3
5
11
ASSEMBLY
CARTON CONT ENTS
Check carton conte nts against the following list.
S Blower
S Upper blower tube
S Lower blower tube
S High velocity nozzle
NOTE: It is normal for the fuel filter to rattle
in the empty fuel tank.
ASSEMBLY
WARNING: Stop engine and be sure
the impeller blades have stopped turning be-
fore opening the vacuum inlet door or at-
tempting to insert or remove the vacuum or
blower tubes. The rotating blades can cause
serious injury. Always disconnect the spark
plug before performing maintenance or ac-
cessing movable parts.
WARNING: If received assembled,
repeat all steps to ensure your unit is properly
assembled and all fasteners are secure. Fol-
low all safety information in the manual and on
the unit.
D A standard screwdriver is required for as-
sembly.
BLOWER TUBE ASSEMBLY
1. Align the rib on the upper blower tube with
the groove in the blower outlet; slide the
tube into place.
NOTE: Thetubeclampboltmustbeloose
enough to allow blower tube to be inserted in
blower outlet. Loosen the bolt by turning coun-
terclockwise (do not remove nuts).
Blower Outlet
Rib
Groove
2. Secure the tube by turning the bolt clock-
wise.
3. Align the slots on the lower blower tube
with the tabs on the upper blower tube.
Upper Blower
Tube
Tab
Slot
Lower Blower
Tube
T ube
clamp
bolt and
nut
4. Slide the lower blower tube onto the upper
blower tube.
5. Turn the lower blower tube clockwise until
a click is felt to secure the lower blower
tube to the upper blower tube.
NOTE: When the upper and lower blower
tubes are assembled together properly, the
arrows on both tubes will be aligned.
-- 4 1 --
ARMAZENAMENTO
ADVERTÊNCIA: Prepare a
máquina para armazenamento no fim da
estação ou se não pensar utilizá--la durante
mais de 30 dias.
S Pare o motor , espere até que arrefeça e
proteja a máquina antes de a armazenar ou
transportar.
S Armazene a máquina e o combustível numa
área onde os vapores de combustível não
possam alcançar faíscas ou cham as de
esquentadores, motores eléctricos ou
interruptores, fornos, etc.
S Armazene a máquina com todas as
protecções montadas. Coloque--a de forma a
que nenhum objecto cortante possa causar
ferimentos.
S Armazene a máquina e o combustível numa
área longe do alcance das crianças.
SUPERFÍCIES EXTERNAS
S Se a máquina vai ser armazenada durante
um tempo, limpe--a completamente antes de
armazená--la. Guarde--a num local limpo e
seco .
S Lubrifique ligeiramente as superfícies de
metal externas.
MOT OR INTERNO
S Desmonte a vela de ignição e verta 1 colher
de chá de óleo para motor a dois tempos
(refrigeração a ar) através do orifício da vela
de ignição. Puxe devagar a corda de
arranque 8 ou 10 vezes para espalhar o óleo.
S Substitua a vela de ignição por uma nova do
mesmo tipo.
S Limpeofiltrodear.
S V erifique se existem parafusos ou porcas mal
apertadas na máquina. Substitua todas as
peças danificadas, partidas ou gastas.
S No i nício de cada estação, utilize combustível
novo com a mistura de óleo e gasolina
adequada.
OUTROS
S Não guarde a gasolina de uma estação para
aoutra.
S Substitua o bidão de gasolina se este estiver
oxidado.
