ENGLISH
ASSEMBLING THE
HANDHELD STEAM CLEANER
7
WARNING: DO NOT attempt to attach any accessories while unit is emitting steam.
Doing so could result in burns or other injury.

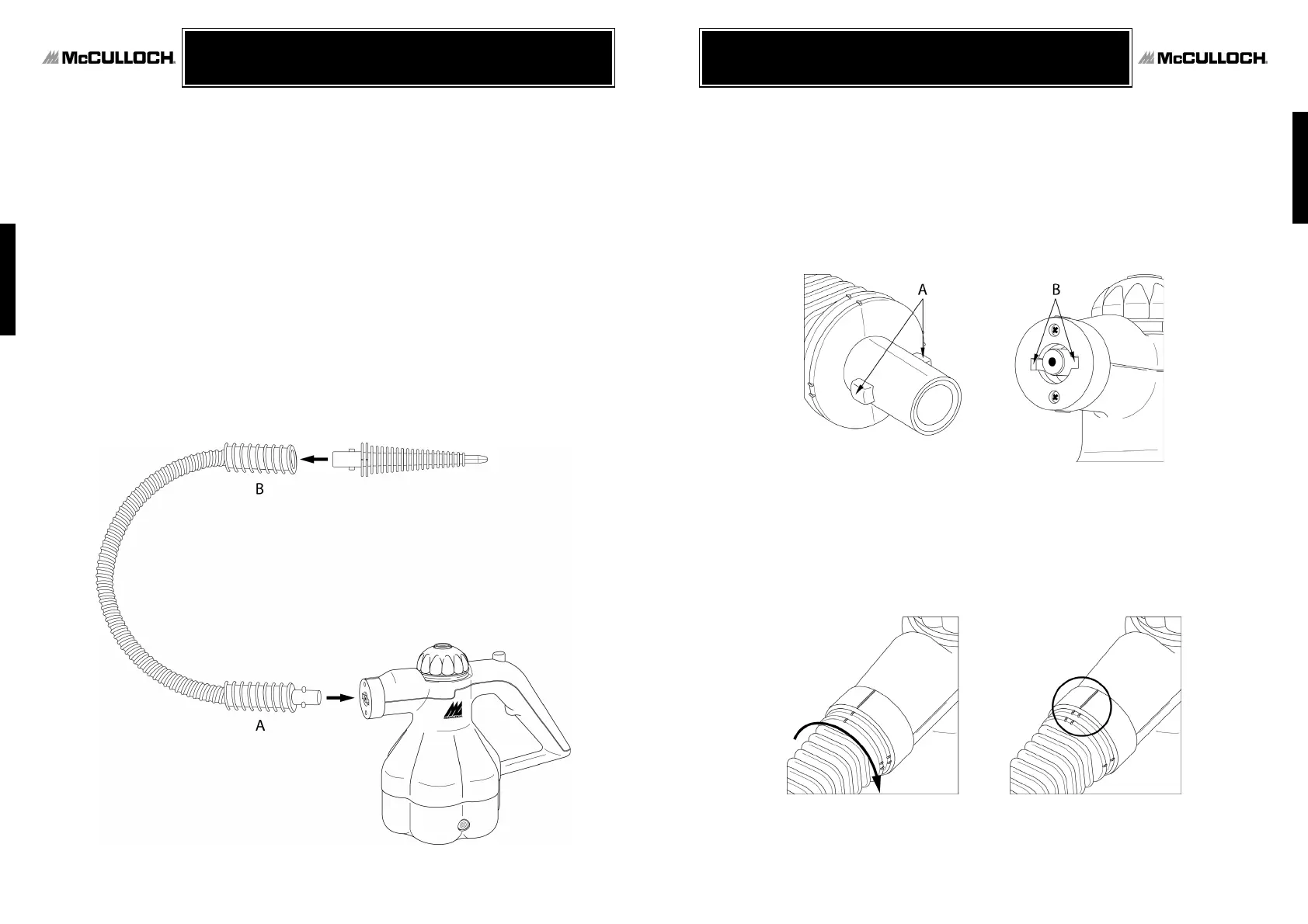

CONNECTING STEAM JET NOZZLE / LARGE STEAM NOZZLE
1. Insert cylinder on back of Steam Jet Nozzle or Large Steam Nozzle (FIGURE 1) into
Steam Nozzle (FIGURE 2). Insert it so that two tabs on sides of cylinder (FIGURE
1-A) fit into two tab holes on sides of Steam Nozzle hole (FIGURE 2-B). Be sure to
push accessory in as far as possible.
FIGURE 2
FIGURE 1
2. Rotate Steam Jet Nozzle or Large Steam Nozzle as indicated below (FIGURE 3). Turn
until single guide line on top of Steam Nozzle aligns between dual guide lines on
Steam Jet Nozzle / Large Steam Nozzle (FIGURE 4).
FIGURE 3
FIGURE 4
FRANÇAIS
10
MONTAGE DU NETTOYEUR À VAPEUR À MAIN
FIGURE 10
RACCORDEMENT DU BOYAU À VAPEUR FLEXIBLE
NOTEZ: Le Boyau Flexible se raccorde sur l’unité principale de la même manière
que le Bec à Vapeur Haute Pression / Grand Bec à Vapeur; vous pouvez donc vous
référer à la page 7 de ce manuel pour des renseignements supplémentaires.
1. Insérez le cylindre situé sur le bout mâle du Boyau à Vapeur Flexible (FIGURE 10-A)
dans le Bec à Vapeur. Insérez-le de manière que les deux pattes situées sur les côtés du
cylindre s’installent dans les deux trous à pattes situées sur les côtés du trou du Bec à
Vapeur.
2. Tournez le bout mâle du Boyau à Vapeur Flexible jusqu’à ce que la seule ligne de
guidage située sur le haut du Bec à Vapeur s’aligne entre les doubles lignes de guidage
situées sur le Boyau à Vapeur Flexible.
3. Raccordez le Bec à Vapeur Haute Pression ou le Grand Bec à Vapeur sur le bout femelle
du Boyau à Vapeur Flexible (FIGURE 10-B) d’exactement la même manière que l’on le
raccorde sur l’unité principale (insérez le cylindre situé sur le dos de l’accessoire dans le
trou situé dans le bout femelle du Boyau à Vapeur Flexible et tournez-le).
