McElroy DATALOGGER 7 - Page 13

21 22
Composants matériels du DataLogger
®
7
Français
Démarrage
Installation de la carte SIM
(facultative)
1. Faites glisser le verrou du compartiment de
la pile en position déverrouillée.
2. Retirez la porte du compartiment. Retirez la
pile. Les fentes des cartes Micro SIM et SD
se trouvent sous la pile. Éloignez le support
de carte flexible.
3. Insérez la carte SIM dans la fente prévue à cet
effet. Replacez le support de carte flexible.
4. Replacez la pile, la porte et le verrou.
Activez la carte SIM selon les directives du
fabricant.
Chargement de la pile
Branchez l’adaptateur CA pour charger la
pile.
Le voyant à DEL de chargement de la pile
clignote en rouge lorsque l’appareil est branché
et que la pile est en charge. Le voyant à DEL est
en rouge fixe lorsque la pile est complètement
chargée (pas en cours de chargement).
Première installation
1. Appuyez sur le bouton d’alimentation
pour allumer votre appareil.
2. Suivez les instructions à l’écran pour
effectuer le processus d’installation.
L’écran d’accueil s’affiche lorsque
l’installation est terminée. Vous pouvez
maintenant utiliser votre appareil.
3. La tablette comprend une carte SD formatée
et installée par McElroy. Pourl’installation
d’une nouvelle carte SD, vous devez formater
la carte pour l’utiliser avec l’appareil.
Notions d’utilisation de
base
Réactivation
Votre appareil se met en veille après une
période d’inactivité.
Pour le réactiver, appuyez sur le bouton d’alimen-
tation. À l’écran Lock (Verrouillage), faites glisser
l’icône de verrouillage vers l’autre côté de l’écran.
Arrêt
Pour arrêter l’appareil, appuyez et maintenez le
bouton d’alimentation enfoncé jusqu’à ce qu’un
menu s’affiche. Appuyez sur le bouton Power
Off (Arrêt) , puis sur OK.
Écran d’accueil
L’écran d’accueil est le point de départ vous
donnant accès à toutes les fonctionnalités de
votre appareil.
Barre de navigation:
ouvre un écran présentant les vignettes
des applications utilisées récemment.
ouvre l’écran d’accueil.
retourne à l’écran précédent.
Français
1
2
3
4
8
6
9
5
10
11
12
13
14
15
16
7

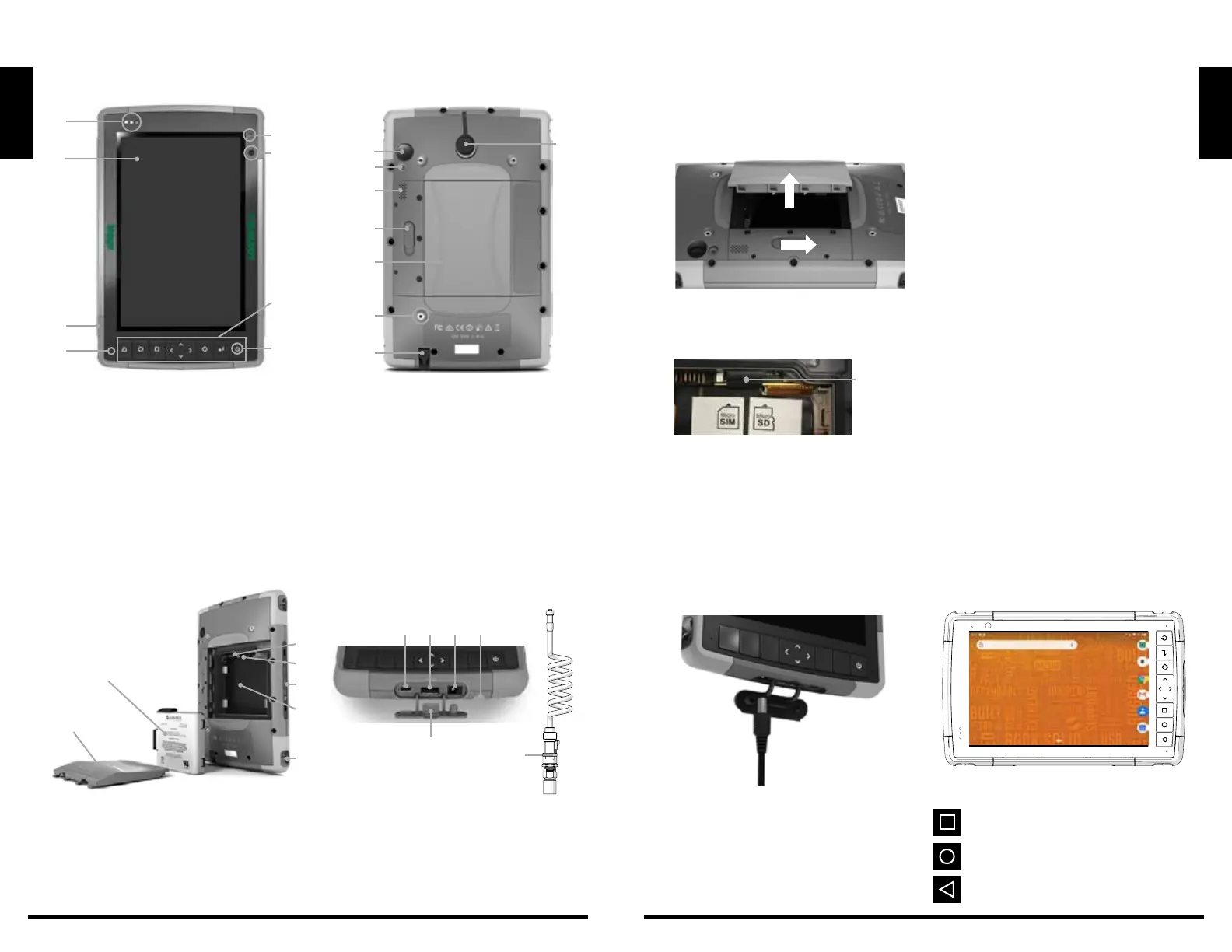

Caractéristiques avant et arrière
1 DEL de notification
2 Écran tactile et affichage
3 Amortisseur de chocs surmoulé de protec-
tion (les quatre coins)
4 Microphone (un de chaque côté)
5 Capteur de lumière ambiante
6 Lentille de caméra avant, 2 MP
7 Pavé numérique
8 Bouton d’alimentation
9 Lentille de caméra arrière, 16 MP
10 Flash de caméra
11 Haut-parleur
12 Verrou de la porte de la pile
13 Compartiment de la pile, fentes pour cartes
SIM et SD
14 Point de fixation de dispositif externe (1 sur
3 au dos)
15 Fente de rangement de stylet à pointe fine
16 Port de connexion de Switchcraft
1 Pile, amovible
2 Porte de la pile
3 Fente pour carte Micro SIM et fente pour carte
Micro SD/SDHC (sous le support de cartes)
4 Support de carte flexible
5 Compartiment de la pile
6 Connexions des ports de connexion
7 Point d’attache de la dragonne
8 USB-C, USB 3.1, sortie max. 5V 1,5A
9 Hôte USB 2.0, sortie max. 5V 500mA
10 Prise d’entrée d’alimentation 12 V CC
11 Fente de rangement de stylet à pointe fine
12 Protecteur de port de connexion
13 Transducteur et câble
1
3
8 9 10
12
13
11
4
5
7
6
2
Compartiment de la pile
et fentes pour cartes
Ports
de connexion
A
B
Support
de carte
flexible
