McElroy DATALOGGER 7 - Operação Básica

9 10
Componentes de hardware do DataLogger
®
7
Português
Introdução
Como instalar o cartão SIM
(opcional)
1. Deslize a trava do compartimento da bateria
para a posição destrancada.
2. Remova a tampa do compartimento. Remova
a bateria. Os slots dos cartões micro SIM e SD
estão debaixo da bateria. Puxe o suporte flexível
de cartão para fora.
3. Insira o cartão SIM no slot adequado. Empurre o
suporte flexível de cartão de volta para o lugar.
4. Volte a colocar a bateria, coloque a tampa e
feche. Ative o cartão SIM de acordo com as
instruções da operadora.
Como carregar a bateria
Conecte o adaptador CA para carregar a bateria.
O indicador LED de carga da bateria pisca vermelho
quando a unidade está conectada e a bateria
está carregando. O indicador LED ficará vermelho
sólido quando a bateria estiver carregada (e não
carregando).
Como fazer a configuração inicial
1. Pressione o botão Liga/Desliga para ligar
o dispositivo.
2. Siga as instruções exibidas na tela para concluir
o processo de configuração.
Depois de concluir a configuração, a tela inicial
é exibida. Agora você pode utilizar o dispositivo.
3. O tablet incluirá um cartão SD formatado e
instalado da McElroy. Se um novo cartão SD for
instalado, você precisará formatar
o cartão para usá-lo com o dispositivo.
Operação básica
Como sair do modo de espera
O dispositivo entra em modo de espera após um
período de inatividade.
Para sair do modo de espera, pressione o botão Liga/
Desliga e, na tela de bloqueio, arraste o ícone de
bloqueio para o outro lado da tela.
Como desligar o dispositivo
Para desligar, pressione e mantenha pressionado o
botão Liga/Desliga até o menu ser exibido. Pressione
Power off (Desligar) e depois, OK.
Tela inicial
A tela inicial é o ponto de início para acessar todos os
recursos do dispositivo.
Barra de navegação:
abre a tela que contém miniaturas dos
aplicativos usados recentemente.
abre a Tela inicial.
volta à tela anterior.
Português
1
2
3
4
8
6
9
5
10
11
12
13
14
15
16
7

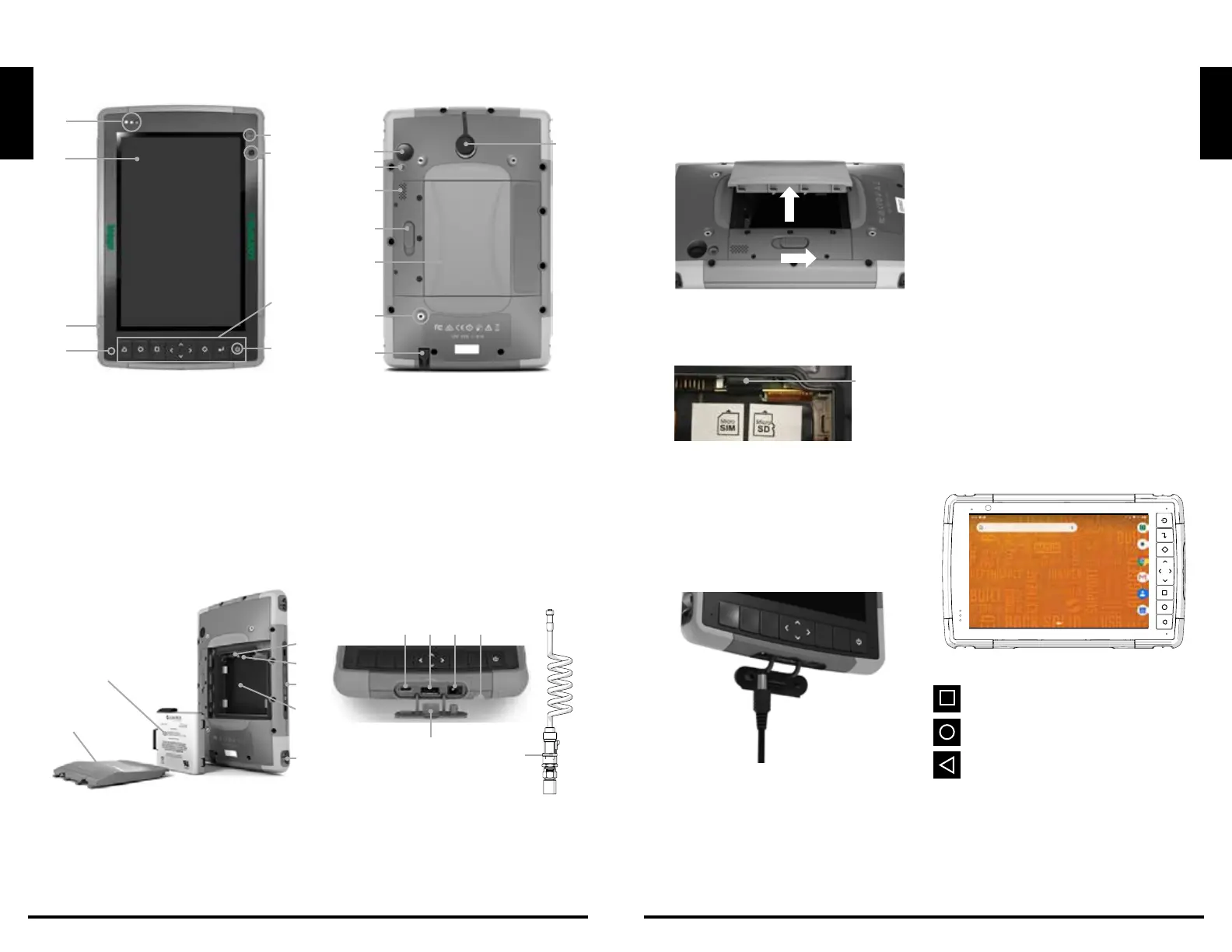

Recursos da parte frontal e traseira
1 LEDs de notificação
2 Tela sensível ao toque e monitor
3 Amortecedor protetor sobremoldado (todas as
quatro bordas)
4 Microfone (um em cada lado)
5 Sensor de luz ambiente
6 Lente da câmera frontal, 2MP
7 Teclado
8 Botão de alimentação
9 Lente da câmera traseira, 16MP
10 Flash da câmera
11 Alto-falante
12 Trava da tampa da bateria
13 Compartimento da bateria, slots dos cartões
SIM e SD
14 Ponto de fixação do dispositivo externo (1de 3
na parte traseira)
15 Slot de armazenamento para caneta de ponta
fina
16 Porta do conector Switchcraft
1 Bateria, removível
2 Tampa da bateria
3 Slot para cartão micro SIM e micro SD/SDHC (sob
o retentor do cartão)
4 Retentor flexível de cartão
5 Compartimento da bateria
6 Conexões da porta de acoplagem
7 Ponto de fixação da alça de mão
8 USB-C, USB 3.1, saída máxima de 5V 1,5A
9 USB 2.0 Host, saída máxima de 5V 500mA
10 Conector de entrada de alimentação de 12VCC
11 Slot de armazenamento para caneta de ponta fina
12 Protetor da porta de conexão
13 Transdutor e cabo
1
3
8 9 10
12
13
11
4
5
7
6
2
Compartimento da bateria
e slots de cartões
Portas do
conector
A
B
Suporte
flexí-
vel de
cartão
