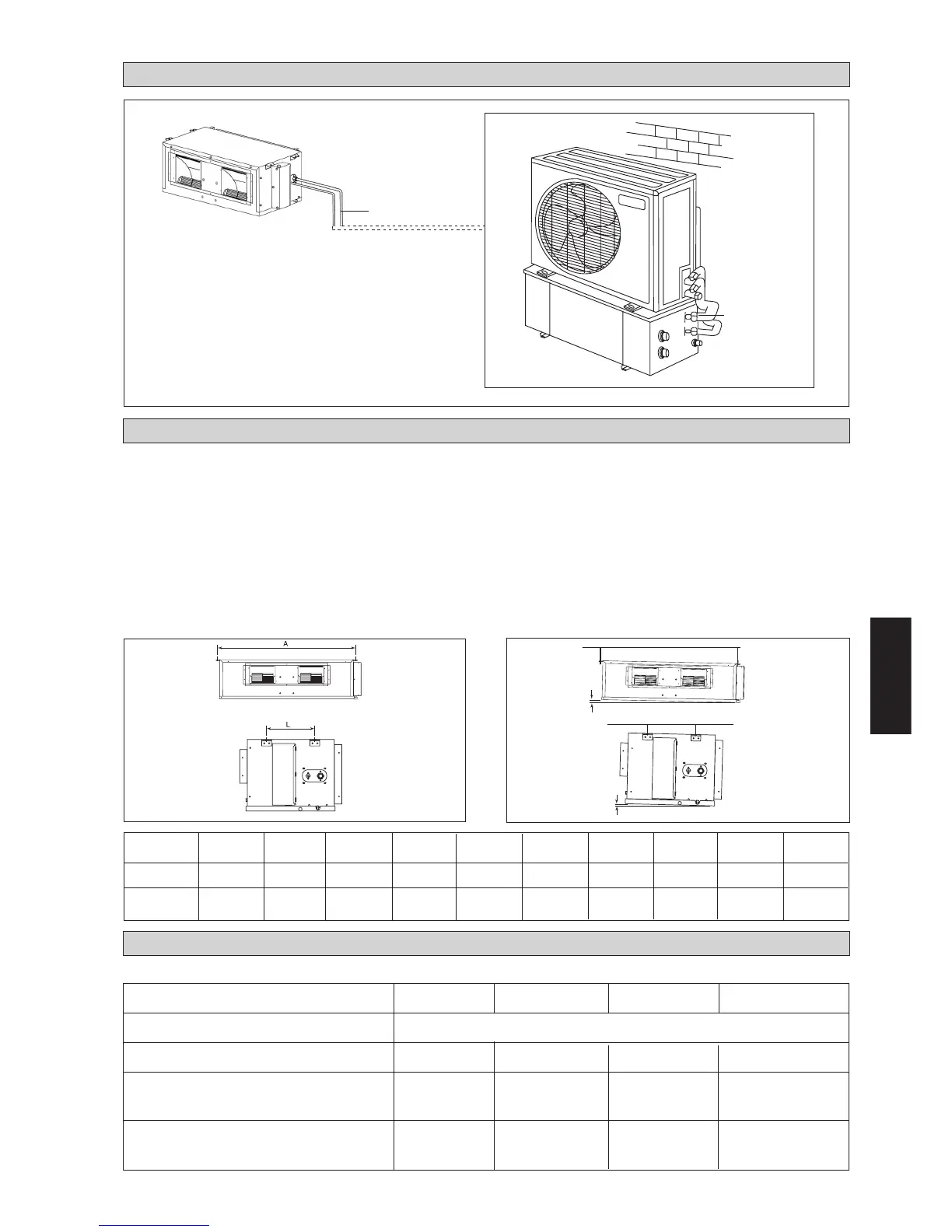

INSTALACIÓN DE LA UNIDAD DE INTERIOR
Instale la unidad interior de modo que no se produzca ningún cortocircuito de la descarga fría. Respete la distancia de
instalación. No coloque la unidad interior expuesta a la luz solar directa. La ubicación debe ser adecuada para los tubos y
drenaje y debe mantenerse una distancia considerable entre la unidad interior y cualquier puerta.
MONTAJE EMPOTRADO EN TECHO
– Utilice el colgador que se suministra con la unidad
– Asegúrese de que el techo tiene la resistencia suficiente para soportar la unidad.
Distancia central del eje (ver plano siguiente)
Respete la distancia necesaria para posibles trabajos de
reparación o mantenimiento, así como la circulación óptima
del aire, según se muestra en el gráfico.
ESQUEMA DE INSTALACION
TUBOS DE AGUA
UNIDAD EXTERIOR
UNIDAD INTERIOR
CC 10 CW 15 CW 20 CW 25 CW 28 CW 30 CW 38 CW 40 CW 50 CW 60 CW
A (mm) 741 881 1041 1176 959 956 1264 1076 1326 1526
L (mm) 225 225 225 225 339 266 401 266 266 266
10 mm
10 mm
MODELO CC 10CW CC 15CW CC 20CW CC 25CW
Margen de la tensión 220V – 240V / 1Ph / 50Hz + ! o 208V – 230V / 1Ph / 60Hz + !
Fusible recomendado A 10 10 10 10
Tamaño del cable de alimentación
mm
2
1,5 1,5 1,5 2,5
Número de conductores
333 3
Tamaño del cable de interconexión
mm
2
1,5 1,5 1,5 1,5
Número de conductores
333 3
CONEXIÓN DEL ELÉCTRICO
CC10CW - CC25CW
CONGELADOR
