5-4
IM-CCCW-1100
IMPORTANTE: Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser verificados y
seleccionados a fin de que cumplan con los códi gos y reglamentos locales y/o nacionales. También están
sujetos al tipo de instalación y al tamaño de los conductores.
Margen de la tensión CC 28 / 30CW CC 38 / 40 CW CC 50CW CC 60CW
Voltage Range 220V – 240V / 1Ph / 50Hz + ! o 208V – 230V / 1Ph / 60Hz + !
Fusible recomendado A 16 16 16 16
Tamaño del cable de alimentación
mm
2
2,5 2,5 2,5 2,5
Número de conductores
33 3 3
Tamaño del cable de interconexión
mm
2
1,5 1,5 1,5 1,5
Número de conductores
33 3 3
CC28CW - CC60CW

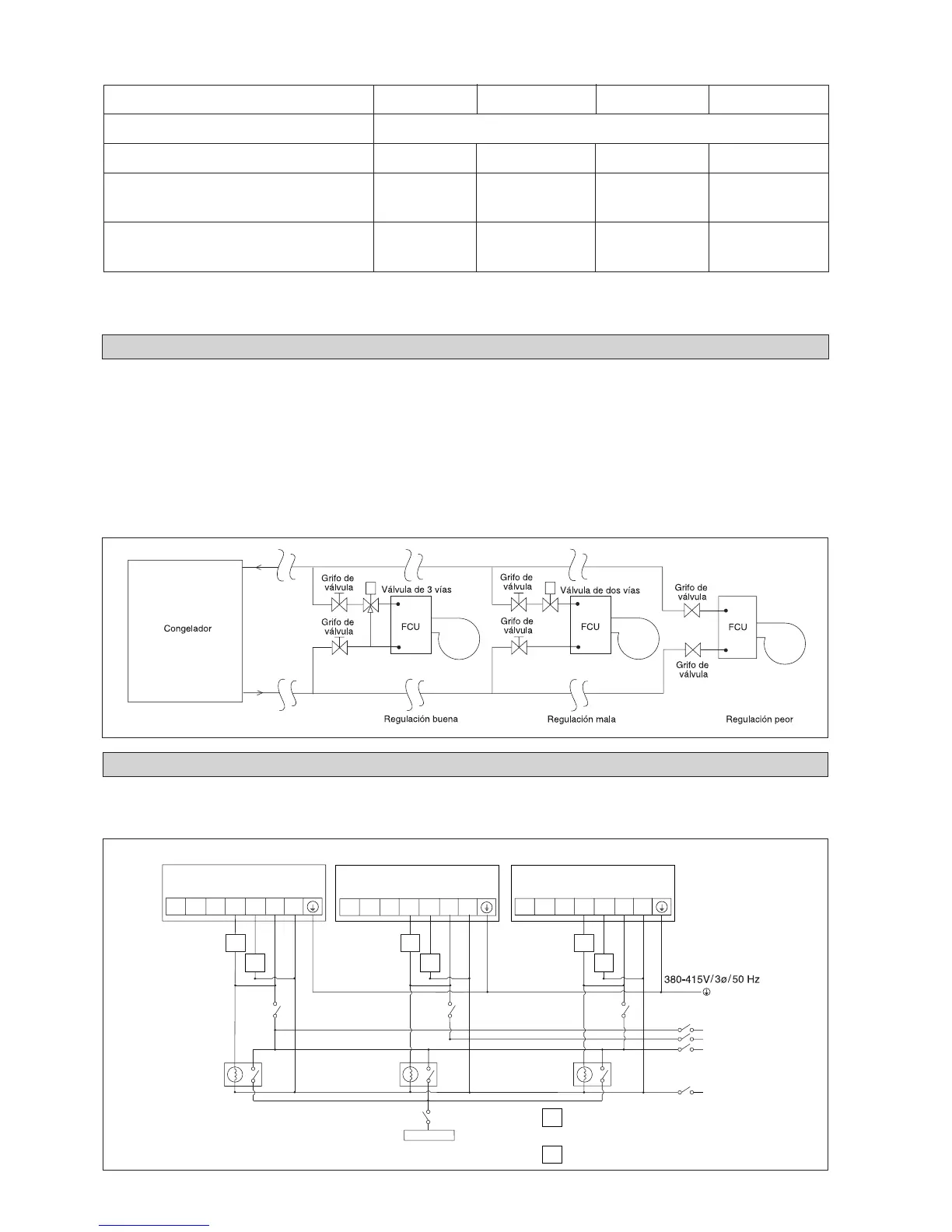

CONEXIÓN DE TUBOS DE AGUA
La unidad interior está equipada con una conexión de entrada y salida de agua. Existe una salida para el purgado del aire que
se coloca en el depósito de compensación de agua de salida.
Es necesaria una válvula solenoide de 3 vías para eliminación o desvío del agua refrigerada.
Se recomiendan para la instalación tubos de acero sin pulir, tubos de poliuretano, tubos de PVC y tubos de cobre.
Todos los tubos y conexiones deberán aislarse con poliuretano (tipo ARMAFLEX o equivalente) para evitar la condensación.
No utilizar tubos o empalmes contaminados o dañados para la instalación.
Son necesarios algunos componentes principales de conexión en el sistema para mejorar la capacidad y facilidad de servicio,
del tipo de válvula de paso directo, válvula de compensación, solenoide de 2 o 3 vías, filtro, depurador, etc.
CONEXIONES ELÉCTRICAS
NOTA:
Esta es una propuesta de conexión de cables. Puede cambiarse de acuerdo con la unidad refrigeradora y debe cumplir con las
regulaciones y códigos locales y nacionales.
FL FM FH TH
COMP
L N
FL FM FH TH
COMP
L N
FL FM FH TH
COMP
L N
FCU 1 FCU 2 FCU 3
TH TH
3wv
R
N
S
T
x3x2x1
3wv
x1, x2, x3
TH
Válvula de solenoide para la válvula de 3 maneras
Relais (220-240V, 10A)
Termóstato
3wv
TH
3wv
Congelador
CC10CW~CC25CW (Sin controlador)
