3-8
Befestigungsblech
Wasser-Entleerungsleitung
Zur problemlosen Kondensatabführung muß die
innenliegende Wasserentleerungsleitung Gefälle aufweisen.
Vermeiden Sie Umstände, die zum Austreten von Wasser
führen können.
In Wasser
Eintau-
Chendes
Rohrende
Wasser-
Leck
Wasser-
Leck
Wasser-
Leck
Ableitung
Wasserablauf
Befestigungsblech
Clip
Markierung
(Rückseite)
Bodenrahmen
Vorderes
Gitter
Anbringen des Innenaggregats
Haken Sie die Klemmen des Bodenrahmens auf der
montageplatte ein.
Entfernen des Innenaggregats
Drücken Sie den markierten Bereich (am unteren Teil des
Frontgrills) nach oben, um die Klemmen zu lösen.
Befestigungsblech
Verbindungsdrähte
Die Inneneinheit hier einhaken.
Drahtführung
Wenn die Enden der
Verbindungsdrähte
im voraus abisoliert
werden, so binden Sie
die Drahtenden mit
Isolierband zusammen.
Befestigungsschraube
Montageplatte
Wasserrückhaltung
Korrekt
Falsch
Falsch
Falsch
WM20/25J/JR
(5)WM09/10/15J/JR
Wandöffnung
Ø 65mm
Position
des
Ablaufschlauchs
Empfohlene Haltepunkte der
Montageplatte (insgesamt 7 Punkte)
Verwenden Sie ein Bandmaß und
positionieren Sie das Ende des
Bandmaßes wie dargestellt an
Punkt
Ende der gasseitigen
Rohrleitung
Ende der flüssigkeitsseitigen
Rohrleitung
Empfohlene Montageplatte, Halterungsstellen und
Abmessungen
166
184
181,7
55,554,5 153,8
263
51,9
800
45,9
42,2
288
42,2
45,9
Alle Dimensionen sind in mm
190 173
61
310
61
48
45
580
1065
219
40
40
91
45
WM20/25J/JR
Befestigungsblech
Befestigungsschraube
Montageplatte
Alle Dimensionen sind in mm
Wandöffnung
Ø 65mm
Position des
Ablaufschlauchs
Innen
Abdichtung
Außen
Wanddurchbruchrohr
(bauseits
beizustellen)
Wandblende
(bauseits
beizustellen)
Wanddurchbruchrohr
(bauseits
beizustellen)
Ø 65
Gerätemontage Auf Der Installationsplatte
Innenmontage-Gerät in den oberen Bereich der
Installationsplatte einhängen (Die beiden hinteren oberen
Laschen der Innenmontage-Einheit in die obere Kante der
Installationsplatte einhängen). Bewegen Sie die
Montageplatte leicht nach links und rechts, um zu prüfen,
ob die Haken ordnungsgemäß eingegriffen haben.
Bohrung Durch Konusbohrer
(5)WM09/10/15J/JR
Empfohlene Haltepunkte
der Montageplatte
(insgesamt 5 Punkte)
Ende der gasseitigen
Rohrleitung
Ende der flüssigkeitsseitigen
Rohrleitung

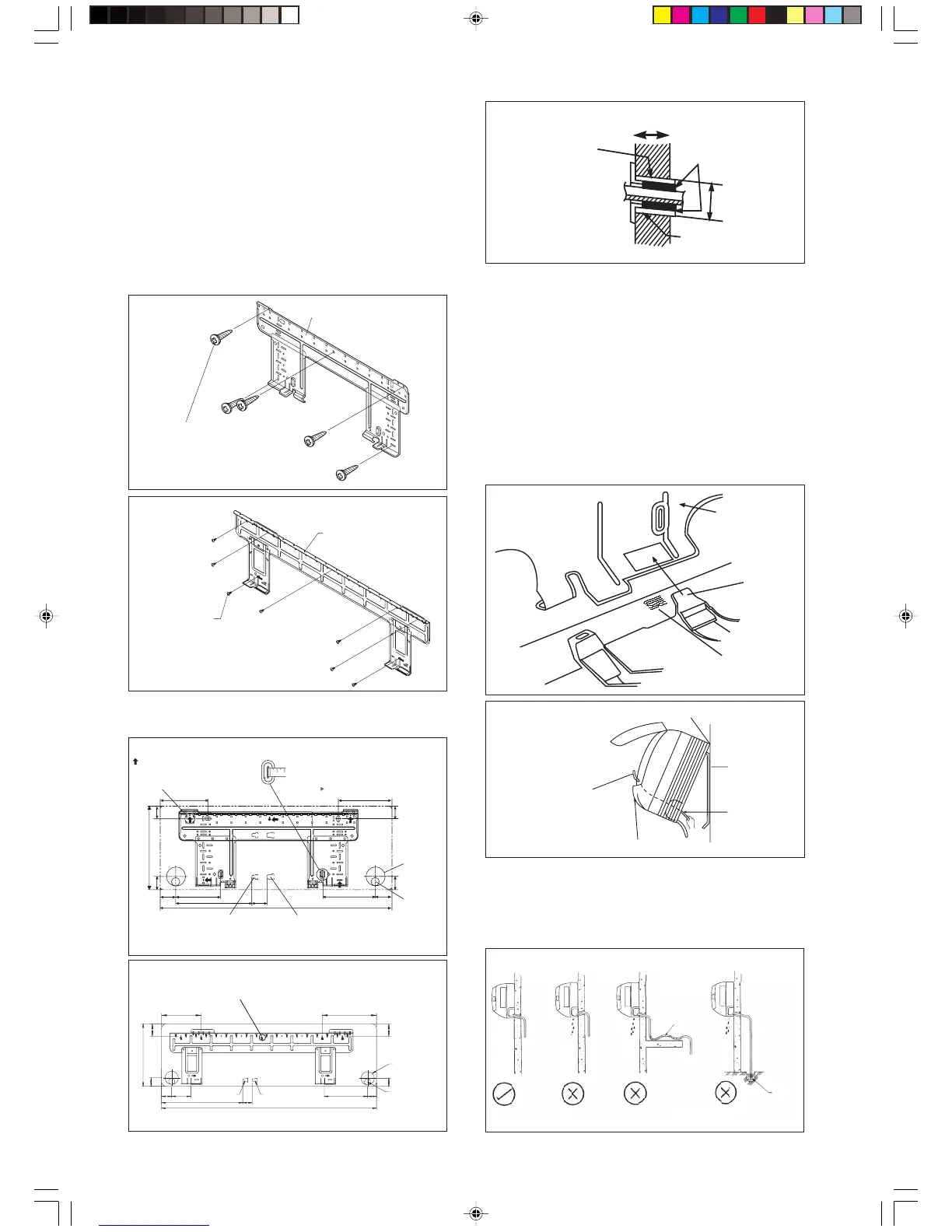

Montage der Installations-halterungsplatte
Sicherstellen, daß die Trägerwand ausreichend fest ist, um
das Gewicht aufnehmen zu können. Falls nicht, müssen
geeignete Vertärkungsplatten, Träger oder Stützen verwendet
werden.
Verwenden Sie eine Wasserwaage für eine waagerechte
Halterung und befestigen Sie es mit 5 geeigneten Schrauben
für (5)WM09/10/15J/JR und mit 7 geeigneten Schrauben
für WM20/25J/JR.
Bei Rohrleitungs-herausführung auf der Rückseite: Eine
Bohrung 65mm mit einem Konusbohrer setzen. Hierbei die
Bohrung auf der wandungsaußenseite etwas tiefer
positionieren (seihe Abb).
3 IM-WMJ-1207(2)_DE 11/20/09, 4:33 PM8
