3-9
Deutsch

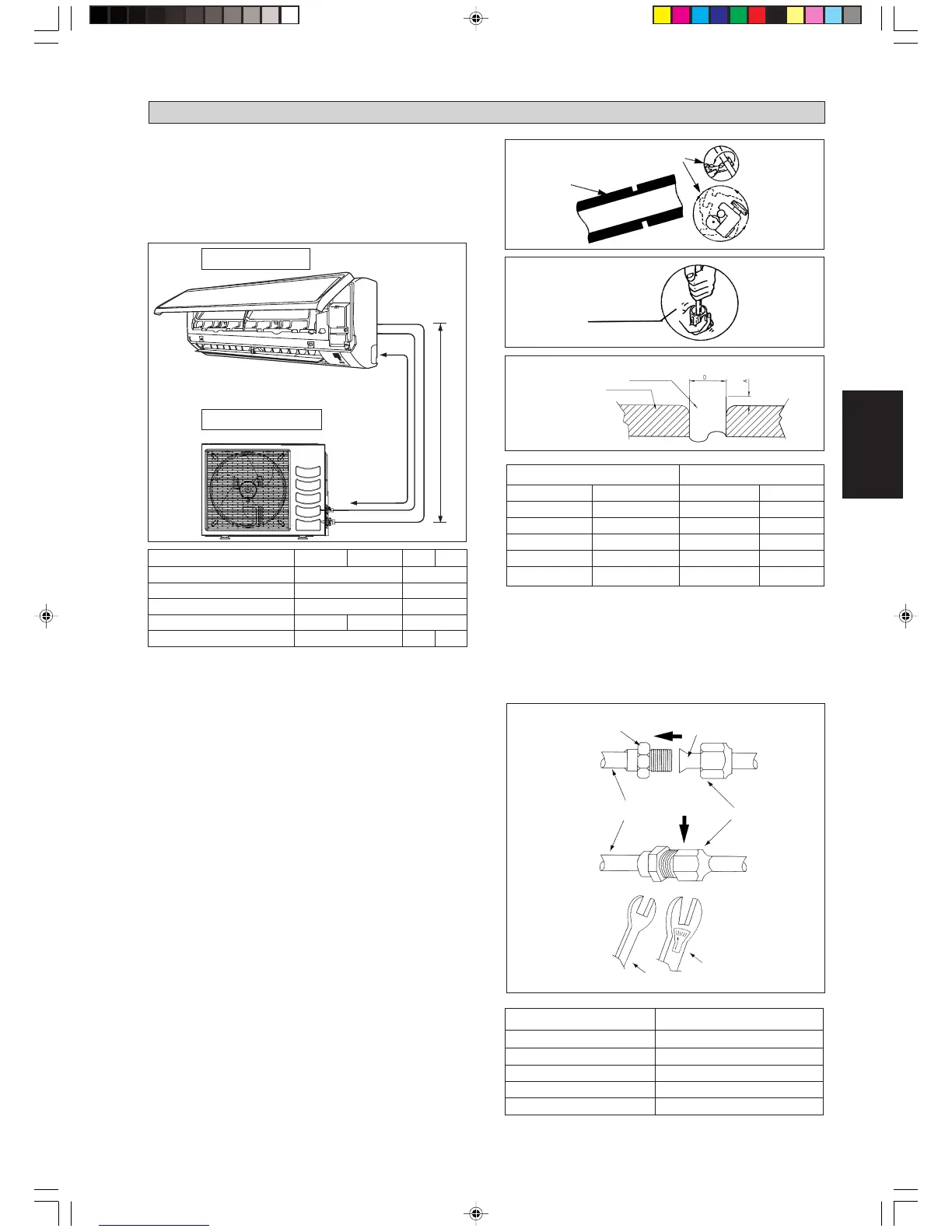

Leitungslänge und Höhenmaß
Bei zu langer Rohrleitung führt dies zu mangelnder Kapazität und
Zuverlässigkeit des Gerätes. Mit zunehmender Bögenanzahl steigt
der Kältemittelstrom im System an, führt dadurch zu einer
verminderten Kühlkapazität und verursacht u.U. eine Störung des
Kompressors. Immer den kürzesten Leitungsweg unter Beachtung
nachstehender Empfehlungen wählen:
KÜHLMITTELLEITUNG
Außen-Gerät
Innen-Gerät
Verlegen Und Anschliessen Der Leitungsrohre
Keine verschmutzten oder beschädigten Kupferrohre verwenden.
Plastikabdeckungen, Gummistopfen oder Messinggewinde
sollen nicht von den Ventilen, Armaturen, Rohrleitungen oder
den Heiz- und Kälteschlangen entfernt werden, bis die Ansaug-
bzw. Flüssigkeitsleitung anschlussbereit ist.
Falls Lötarbeiten vorzunehmen sind, sicherstellen, daß Während
des Lötens Stickstoff durch die Wärmetauscher und Kupplungen
gerührt wird. Dadurch werden Rußablagerungen auf den
Kupferrohr-Innenwandungen vermieden.
Das Verbingungsrohr mit einem Rohrschneider abschneiden.
Die Rohrkanten mit einer Reibahle entgraten. Das Rohrende
dabei nach unten halten, damit keine Metallpartikel in das Rohr
gelangen.
Die Gewindeüberwurfteile an den Armaturen des Innen- und
Außengerätes auf die Kupferrohre ziehen.
Das hinter dem Aufweitungswekzeug überstehende Rohrende
soweit aufweiten, wie in der Tabelle gezeigt.
Die aufgeweitete Kante soll glatt sein und weder Kratzer noch
Sprünge aufweisen.
Ø Rohr, D A (mm)
Zoll mm Aufgeweite Starr
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
3/4" 19,05 2,5 2,0
Geräte-rohranschluss
Rohrleitung zentrieren und Gegenmutter des aufgeweiteten
Rohrstückes mit der Hand anziehen.
Abschließend Gewindemutter und Moment-schlüssel bis an
die gewünschte Moment-Einraststelle anziehen.
Rohrgröße mm/(zoll) Anzugsmoment Nm/(ft-lb)
6,35 (1/4) 18 (13,3)
9,53 (3/8) 42 (31,0)
12,7 (1/2) 55 (40,6)
15,88 (5/8) 65 (48,0)
19,05 (3/4) 78 (57,6)
Anmerkung: Für Außenmontage-Geräte wird werkseitig eine
Kältemittelcharge hinsichtlich einer Rohrlei-
tungslänge von 7,5m vorgenommen.
Zuschneiden Des Kupferrohres
1/4t
Rohrentgratung
Kupferrohr
Stauchblock
*
Achten Sie darauf, die angemessene Menge zusätzliches
Kühlmittel zuzugeben. Wenn dies nicht erfolgt, kann die
Leistung verringert sein.
Innenmontagerohr
Gewindeüberworf
Aufgeweitetes Rohr
Anzugsring
Anzugsschlüssel
Drehmomentschlüssel
LH
Modell 09/10 15 20 25
Min. zulässige Länge (L)
3m 3m
Maximal zulässige Länge (L)
12m 15m
Maximal zulässige Höhe (H)
5m 8m
Gasrohr
3/8" 1/2" 5/8"
Flüssigkeitsrohr
1/4" 1/4" 3/8"
3 IM-WMJ-1207(2)_DE 11/20/09, 4:33 PM9
