COMP
N1
COMP
N
N
L

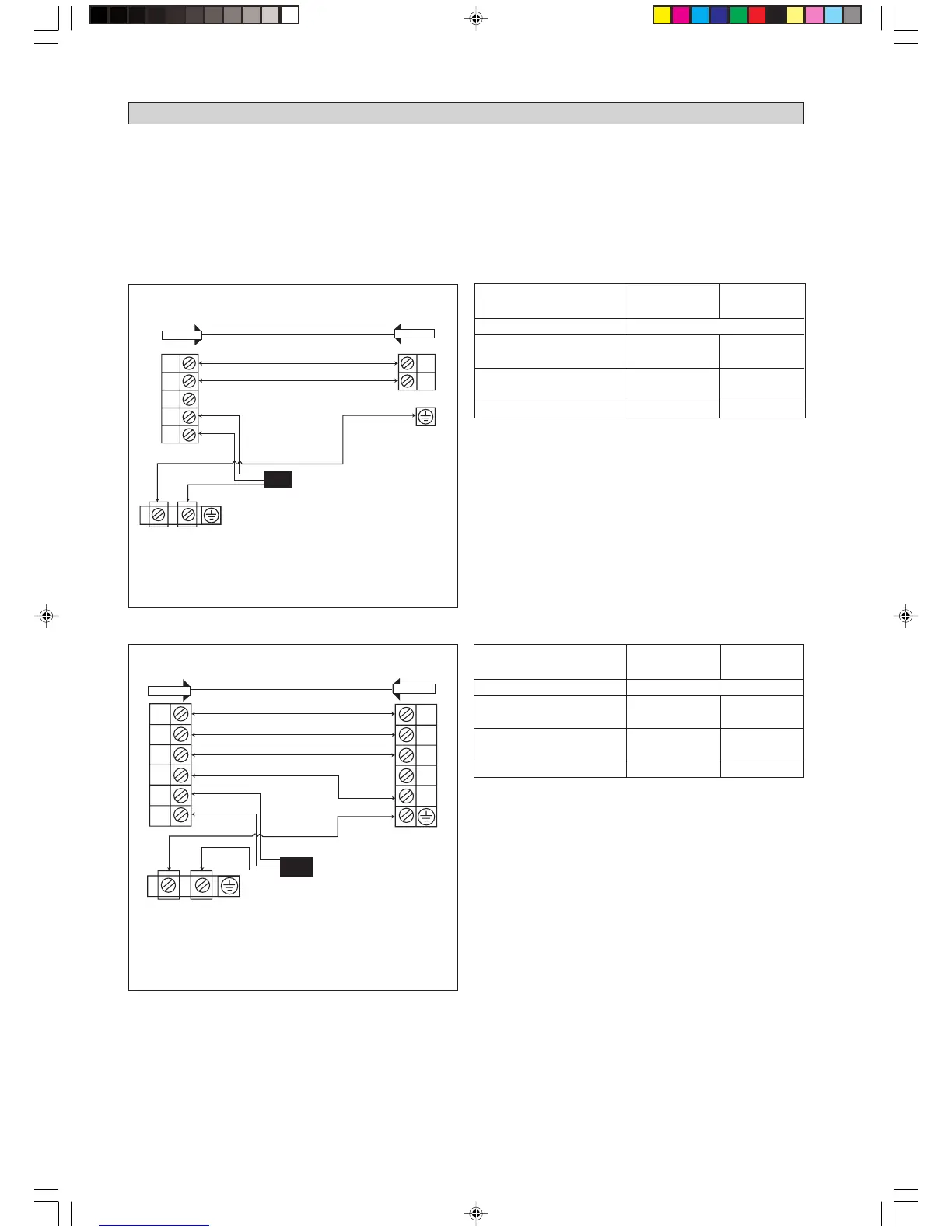

KABELANSCHLUSS
Kühleinheit
WICHTIG : * Die angegeben Werte sind lediglich Richtwerte. Sie sind zu überprüfen und ggf. den örtlichen und/
oderlandesspezifischen Vorschriften und Bestimmungen anzugleichen. Des weiteren sind sie abhängig
von der Installationsart und dem Adernquerschnitt.
** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.
*** Die Spulensensorverbindung des Außengeräts ist für die Kühlgeräte WM09/15J und 5WM10/15J
verwendbar.
!
Die Stromversorgung muß mit
Schutzeinrichtungen ausgestattet sein
(Lei-tungsunterbrecher oder
Sicherung). Vorzusehen ist ein 2-Pol-
Schutzschalter (Phase + Nulleiter) mit
einem Mindestkontak-tabstand von
3mm.
Außen-Gerät-
Klemmenblock
Innen-Gerät-
Klemmenblock
Anschluss-Kabel
Aussen-Sensor-Spulenanschlussader
(Länge 8m), Verbunden Mit Dem
Innenmontagegerät
COMP
N1
OF
4WV
N
L
COMP
OF
4WV
N
Wärmepumpe (Einzinge phase)
Außen-Gerät-
Klemmenblock
Innen-Gerät-
Klemmenblock
Die Stromversorgung muß mit
Schutzeinrichtungen ausgestattet sein
(Lei-tungsunterbrecher oder
Sicherung). Vorzusehen ist ein 2-Pol-
Schutzschalter (Phase + Nulleiter) mit
einem Mindestkontak-tabstand von
3mm.
!
Anschluss-Kabel
Kühleinheit (Einzinge phase)
• Alle Adern sind fest zu verdrahten.
• Jeglicher Kontakt einer Elektrokabelader mit der Kältemittelleitung, dem Kompressor oder anderen beweglichen Teilen
des Gebläsemotors ist zu vermeiden.
• Die Anschlusskabel zwischen dem Gerät für im Freien und dem im Haus müssen an den Kabelbefestigungsvorrichtungen
befestigt werden.
• Das Anschlusskabel muss zumindest dem H05RN-F (245IEC57) entsprechen.
***
Aussen-Sensor-Spulenanschlussader (Länge 8m),
Verbunden Mit Dem Innenmontagegerät
Modell (5)WM09/10/15J WM20/25J
(5)SL09/10/15C SL20/25C
Spannungsbereich **
220V-240V/1Ph/50Hz +
!
Zuleitungskabelquerschnitt
*
mm
2
1,5 2,5
Adernanzahl 33
Zwischenkabelquerschnitt
*
mm
2
1,5 2,5
Adernanzahl 33
Empfohlene Sicherung
A
15 20
Modell
(5)WM09/10/15JR WM20/25JR
(5)SL09/10/15CR SL20/25CR
Spannungsbereich** 220V-240V/1Ph/50Hz +
!
Zuleitungskabelquerschnitt* mm
2
1,5 2,5
Adernanzahl 33
Zwischenkabelquerschnitt * mm
2
1,5 2,5
Adernanzahl 33
Empfohlene Sicherung
A
15 20
3 IM-WMJ-1207(2)_DE 11/20/09, 4:33 PM10
