McQuay SB250B

2-4

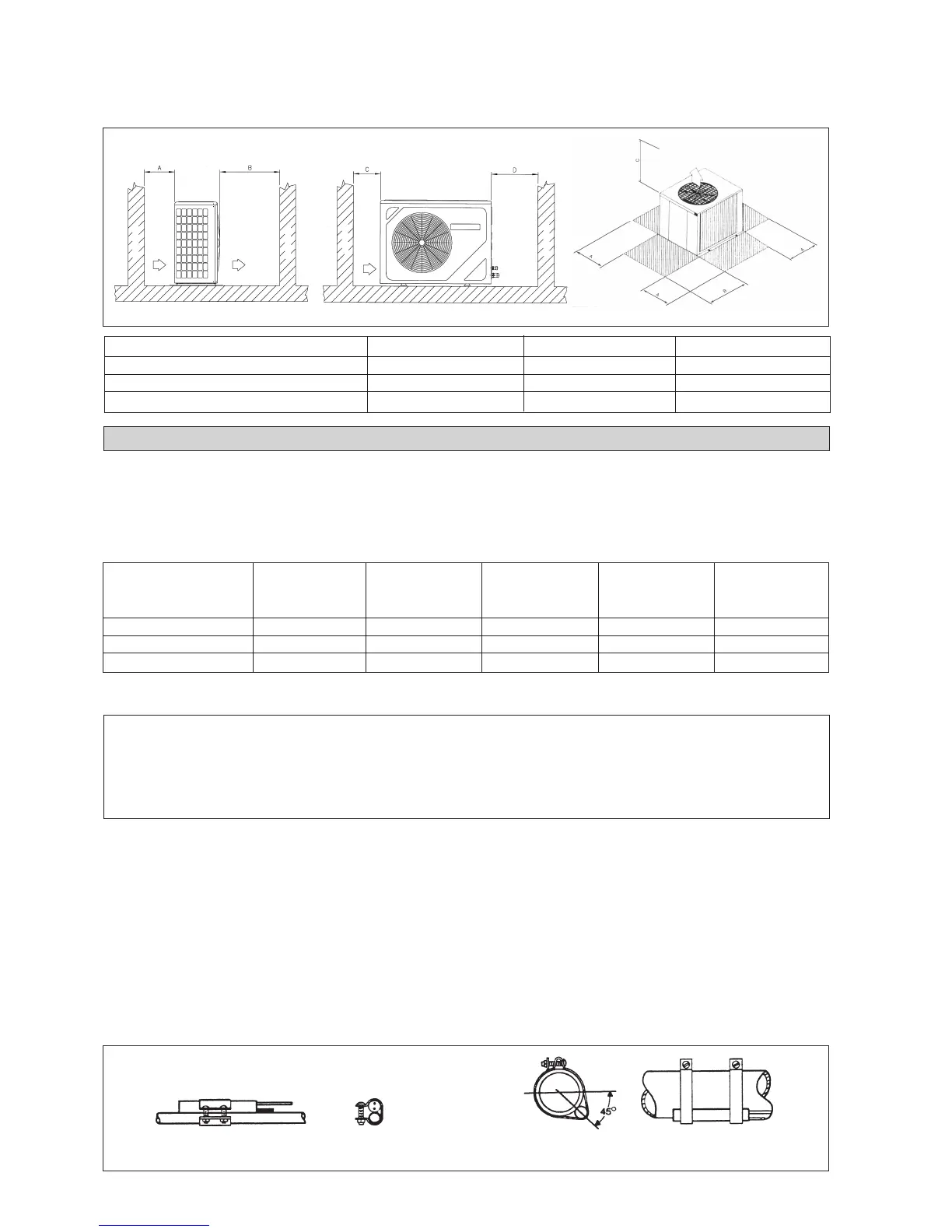

Degagements à prévoir
L’unité extérieure doit être installée de manière à ce qu’il n’y ait pas de reprise d’air chaud ou d’obstructions du débit d'air.
Dégagements minimum (mm) A B C
30/40/50 300 1000 300
60/75 300 1200 500
100/125/150 300 1000 1500
TUYAUTERIES FRIGORIFIQUES
Longueur Maximale Des Tuyauteries Et Nombre Maximum De Coudes
Quand la longueur des tuyauteries devient trop longue, la capacité et la fiabilité seront toutes les deux en baisse, en fonction
de l’augmentation du nombre de coudes, en diminuant ainsi la capacité, il en résulte que le compresseur peut ne plus remplir
ces fonctions. Toujours choisir le passage le plus court et suivre les recommandations suivantes:-
Modele MSS60C/CR MSS75C/CR
SL30C/CR SL40C/CR SL50C/CR SL60C/CR 100B/BR/125B/BR
150C
Longueur max 35m 35m 35m 35m 35m
Hauteur max 10m 10m 10m 20m 20m
Nombre de coude max 10 10 10 10 10
Les coudes doivent être réalisé de manière à ne pas écraser les tuyaux.
Notre guarantie sur les performances du climatiseur sera révoquée s’il y a une augmentation de la longueur ou
du nombre de coudes de la tuyauterie installée au dessus des limites ci-dessus.
! Avertissement
Obstacle
Obstacle
Obstacle
Obstacle
Accés de Service
Air Entrant
Refoulement
Air Entrant
L’espace de dàcharge d’air
Attention: On recommand ajouter un accumulateur extérieur de 6 kg et 10 kg respectivement à les unités de
refroidissement SB60~SB75 et SB100~SB150.
Précautions spéciales pour monter un bulbe de détendeur thermostatique
• Le bulbe de détendeur thermostatique doit être bridé sur la conduite d'aspiration près de la sortie d'évaporateur et, si
possible, sur un tronçon horizontal.
• Nettoyer complètement la conduite d’aspiration avant de serrer le bulbe en place.
• Brider le bulbe sur une conduite de drainage par aspiration libre.
• Isoler le bulbe à distance de l’air ambiant.
Remarque: Après son installation, le bulbe de détendeur thermostatique doit être fixé sur une conduite d’aspiration à 8 heures
ou à 4 heures.
Figure – position du bulbe de détendeur thermostatique par rapport à
la taille de la conduite d’aspiration
Bulbe de détendeur thermostatique sur une petite conduite d’aspiration Bulbe de détendeur thermostatique sur une grosse conduite d’aspiration
