McQuay SB250B User Manual

2-6
L
N
E
COMP
L
N
COMP
R
S
T
N

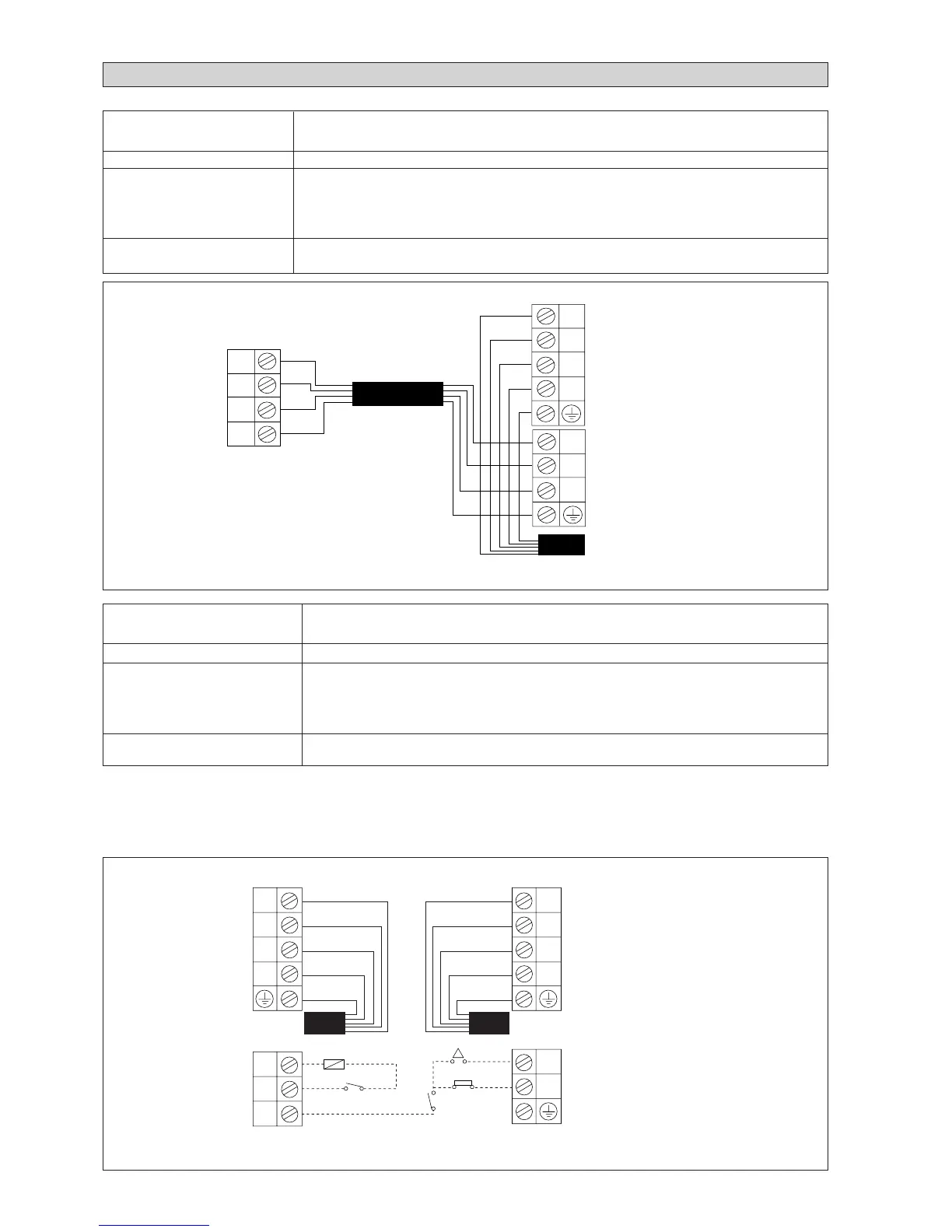

RACCORDEMENT ÉLECTRIQUE
Froid Seul
Unité Intérieure SB40B/SB50B/SB60B/SB75B/SB100B/HSB40A/HSB50A/HSB60A
Unité Extérieure SL40C/SL50C/SL60C ou M/SS60C/M/SS75C/M/SS100C/SL40C/SL50C/SL60C
Alimentation - plage de tension ** 380V-415V / 3Ph / 50Hz ou 208V-230V/3Ph/60Hz
Câble d’alimentation*
Nombre de conducteurs
a) Unité Intérieure –
b) Unité Extérieure 5
Câble de liaison*
4
Nombre de conducteurs
L’alimentation doit être
munie d’un dispositif de
protection (disjoncteur
ou fusible) ayant un
système de séparation
omnipolaire avec une
distance d’ouverture des
contacts d’au moins
3mm.
!
Unité Intérieure
Unité Extérieure
Câble de Liaison
SB40B/50B/60B/75B/100B, HSB40A/50A/60A
Cordon Électrique
IMPORTANT: * Les valeurs sont données à titre indicatif. Elles doievent être vérifiées et ajustées en fonction des normes
en vigueur. Elles dépendent du mode de pose et du choix des conducteurs.
** Le voltage adéquat doit être vérifié avec les données de l’étiquette sur l’appareil. ETL n’est applicable
que pour une alimentation électrique de 60Hz.
Unité Intérieure SB125B/150B/200B/250B/300B/400B/450B/500B/650B/750B/125C/150C
Unité Extérieure MSS75B/MSS100B/MSS125B/MSS150C/MSS75C/MSS100C/MSS125C
Alimentation - plage de tension ** 380V-415V / 3Ph / 50Hz ou 208V-230V/3Ph/60Hz ou 460V/3Ph/60Hz
Câble d’alimentation*
Nombre de conducteurs
a) Unité Intérieure 5
b) Unité Extérieure 5
Câble de liaison*
1
Nombre de conducteurs
!
Unité Intérieure
Unité Extérieure
SB125B/150B/200B/250B/300B/400B/450B/500B/650B/750B/125C/150C
N
T
S
R
TB1
TB2
N
T
S
R
N
COMP
COMP
SW
SW
TDR
TH
SW: Commutent TH: Commande de thermostat
TDR: Temporisateur
L’alimentation doit être
munie d’un dispositif de
protection (disjoncteur ou
fusible) ayant un système de
séparation omnipolaire avec
une distance d’ouverture des
contacts d’au moins 3mm.
Cordon
Électrique
Cordon
Électrique
