2-7
Français
Unité Intérieure SB40BR/SB50BR/SB60BR/SB75BR/HSB40AR/HSB50AR/HSB60AR/SB100BR
Unité Extérieure MSS40BR/MSS50BR/MSS60CR/MSS75CR/MSS40BR/MSS50BR/MSS60CR/SL40CR/
SL50CR/SL40CR/SL50CR/MSS100BR
Alimentation - plage de tension ** 380V-415V / 3Ph / 50Hz ou 208V-230V / 3Ph / 60Hz
Câble d’alimentation*
Nombre de conducteurs
a) Unité Intérieure –
b) Unité Extérieure 5
Câble de liaison*
7
Nombre de conducteurs
L’alimentation doit être munie
d’un dispositif de protection
(disjoncteur ou fusible) ayant
un système de séparation
omnipolaire avec une distance
d’ouverture des contacts d’au
moins 3mm.
!

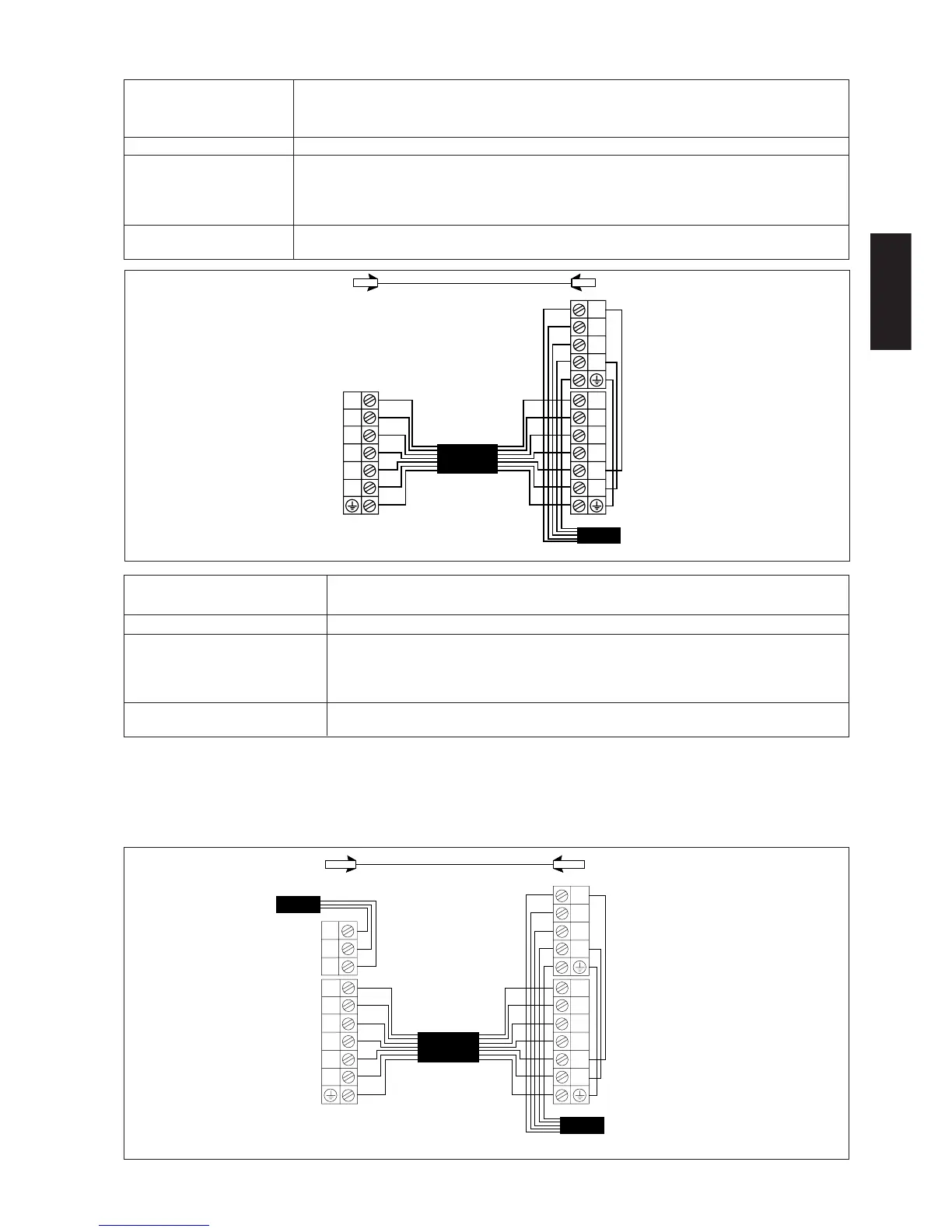

Unité Intérieure
Unité Extérieure
Câble de Liaison
SB40BR/50BR/60BR/75BR/100BR
HSB40AR/50AR/60AR
4WV
A
OF
N
L
COMP
4WV
A
OF
N
L
COMP
N
T
S
R
Sonde de l’unité Extérieure
Pompe à Chaleur
4WV
A
OF
N
L
COMP
4WV
A
OF
N
L
COMP
N
T
S
R
T
S
R
Unité Intérieure SB125CR
Unité Extérieure MSS125BR
Alimentation - plage de tension** 380V-415V / 3Ph / 50Hz ou 208V-230V / 3Ph / 60Hz ou 460V / 3 Ph / 60 Hz
Câble d’alimentation *
Nombre de conducteurs
a) Unite Interieure 3
b) Unite Exterieure 5
Câble de liaison*
7
Nombre de conducteurs
IMPORTANT: * Les valeurs sont données à titre indicatif. Elles doievent être vérifiées et ajustées en fonction des normes
en vigueur. Elles dépendent du mode de pose et du choix des conducteurs.
** Le voltage adéquat doit être vérifié avec les données de l’étiquette sur l’appareil. ETL n’est applicable
que pour une alimentation électrique de 60Hz.
!
Unité Intérieure
Unité Extérieure
Câble de Liaison
SB125CR
Sonde de l’unité Extérieure
Cordon Électrique
Cordon Électrique
L’alimentation doit être munie
d'un dispositif de protection
(disjoncteur ou fusible) ayant
un système de séparation
omnipolaire avec une distance
d’ouverture des contacts d’au
moins 3mm.
Cordon Électrique
