3-4

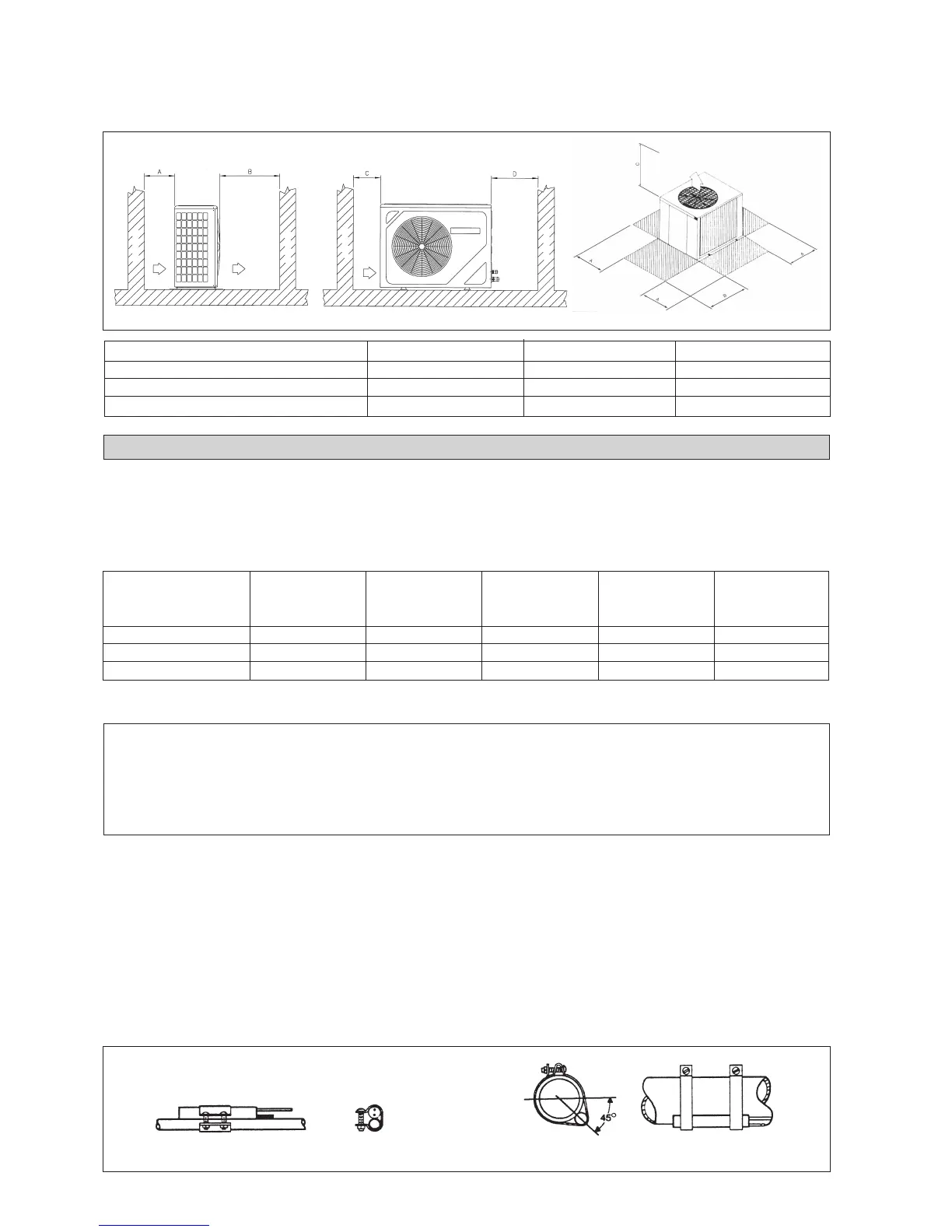

Montageabstand
Das Außen-Gerät ist so zu installieren, daß keine Interferenz zwischen der Abblasluft und der Umwälzluft bzw. kein Hindernis
gegeben ist.
Mindestabstand (mm) A B C
30/40/50 300 1000 300
60/75 300 1200 500
100/125/150 300 1000 1500
KÜHLMITTELLEITUNG
Maximale Rohrlänge Und Ancahl An Bögen
Bei zu langer Rohrleitung führt dies zu mangelnder Kapazität und Zuverlässigkeit des Gerätes. Mit zunehmender Bogenanzahl
steigt der Kältemittelstrom im System an, führt dadurch zu einer verminderten Kühlkapazität und verursacht u.U. eine Störung
des Kompressors. Immer den kürzesten Leitungsweg unter Beachtung nachstehender Empfehlungen wählen:-
Modell MSS60C/CR MSS75C/CR
SL30C/CR SL40C/CR SL50C/CR SL60C/CR 100B/BR/125B/BR
150C
Maximale Länge 35m 35m 35m 35m 35m
Maximale Höhe 10m 10m 10m 20m 20m
Maximale Bogenanzahl 10m 10m 10m 10m 10
Die Bögen sind so zu montieren, daß kein übermäßiger Druckanstieg entsteht. Soweit möglich, ein Rohrbiegegerät verwenden.
Der Garantieanspruch entfällt bei nicht ordnungsgemäßer Auslegung der Höhe, Länge und/oder der Anzahl der
Bögen des Kältemittel-Rohrsystems, d.h. bei Nichtbeachtung der vorgenannten Grenzwerte.
! Vorsicht
Wandelement
Wandelement
Wandelement
Wandelement
Wartungs-Offnung
Luftzufuhr
Auslassluft
Luftzufuhr
Luftentladung Platz
Bemerkung: Für Kühlgerät SB60~SB75 und SB100~SB150 wird empfohlen 6 kg, bzw. 10 kg Außenspeicher
hinzuzufügen.
Besondere Vorsichtsmaßnahmen beim Einbau des TXV-Fühlers
• Der TXV-Fühler sollte mit einer Schnalle in die Nähe des Verdampferausganges und, wenn möglich, horizontal an die
Saugleitung angebracht werden.
• Reinigen Sie gründlich die Saugleitung bevor Sie den Fühler anbringen.
• Bringen Sie den Fühler an eine freie Ablass-Saugleitung an.
• Isolieren Sie das Kapillarrohr von der Umgebung.
Anmerkung: Nach dem Einbau muss der TXV-Fühler mit einem Winkel von 45° an der Saugleitung angebracht sein.
Abbildung – Einbau des TXV-Fühlers je nach Größe der Absaugleitung
TXV-Fühler an einer kleinen Saugleitung TXV-Fühler an einer großen Saugleitung
