3-5
Deutsch

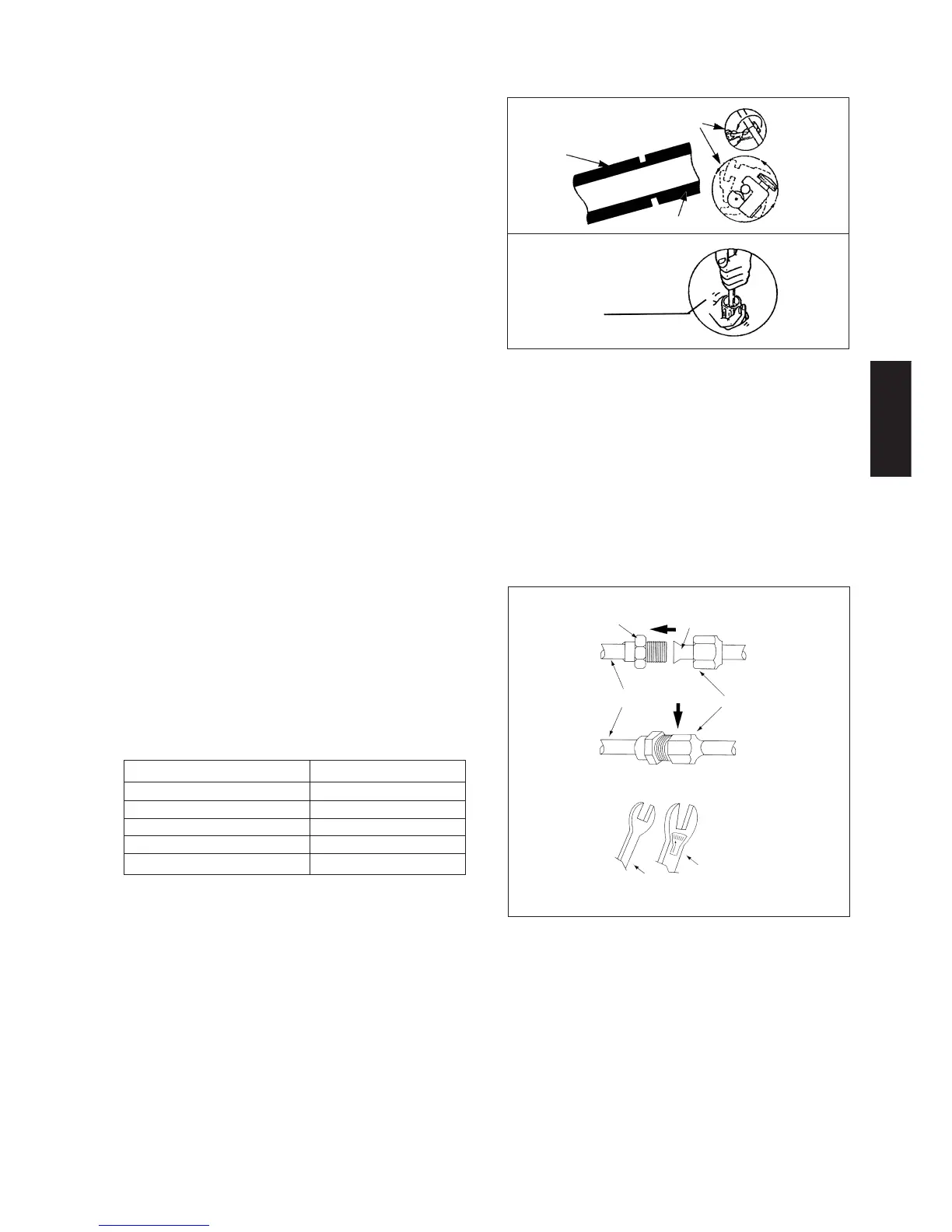

Rohrentgratung
Anzugsschlüssel
Drehmomentschlüssel
Innenmontagerohr
Gewindeüberwurf
Aufgeweitetes Rohr
Anzugsring
Zuschneiden Des
Kupferrohres
Geräte-Rohranscluss
• Rohrleitung zentrieren und Gegenmutter des aufgeweiteten
Rohrstückes mit der Hand anziehen.
• Abschließend Gewindemutter und Moment-schlüssel bis an
die gewünschte Moment-Einraststelle anziehen.
• Beim Anziehen der Gewindemutter mit dem
Momentschlüssel ist die durch den Pfeil angezeigte
Anzugsrichtung des Momentschlüssels zu beachten.
Rohrgröße (mm/zoll) Anzugsmoment (Nm)
6,35 (1/4") 18
9,53 (3/8") 42
12,7 (1/2") 55
15,88 (5/8") 65
19,05 (3/4") 78
• Keine verschmutzten oder beschädigten Kupferrohre
verwenden. Falls die Rohrleitungen, der Verdunster oder
der Kondensator freigelegt bzw. mehr als 15 Sekunden
geöffnet wurden, ist die Anlage zu entleeren und mit
vor Ort bezogenem Kältemittel neu aufzufüllen.
Allgemein sollten keine Plastikabdeckungen,
Gummistopfen oder Messinggewinde von den Ventilen,
Armaturen, Rohren und Wärmetauschern abgenommen
werden, bis die Ansaug-bzw. Flüssigkeitsleitung
anschlußbereit ist.
• Falls Lötarbeiten vorzunehmen sind, sicherstellen, daß
Während des Lötens Stickstoff durch die Wärmetauscher
und Kupplungen gerührt wird. Dadurch werden
Rußablagerungen auf den Kupferrohr-Innenwandungen
vermieden.
• Rohrleitungen nach und nach zurechtschneiden und
dabei das Schneidegerät langsam in das Rohr eingreifen
lassen. Höherer Kraftaufwand und ein schneller
Schnittvorschub verursachen eine stärkere Verformung
des Rohres und zusätzliche Gratstellen. Sie abb.
• Rillen von den Schnittkanten der Leitungen entfernen wie
in der Abbildung dargestellt. Die Öffnung der Leitung nach
unten halten, damit keine Metallspäne in die Leitung fallen.
Wasserleitungsinstallation & Löttechnik
Kupferrohr
