McQuay SB250B User Manual

2-9
Français
4WV
A
OF
N
L
COMP
4WV
A
OF
N
L
COMP
N
L

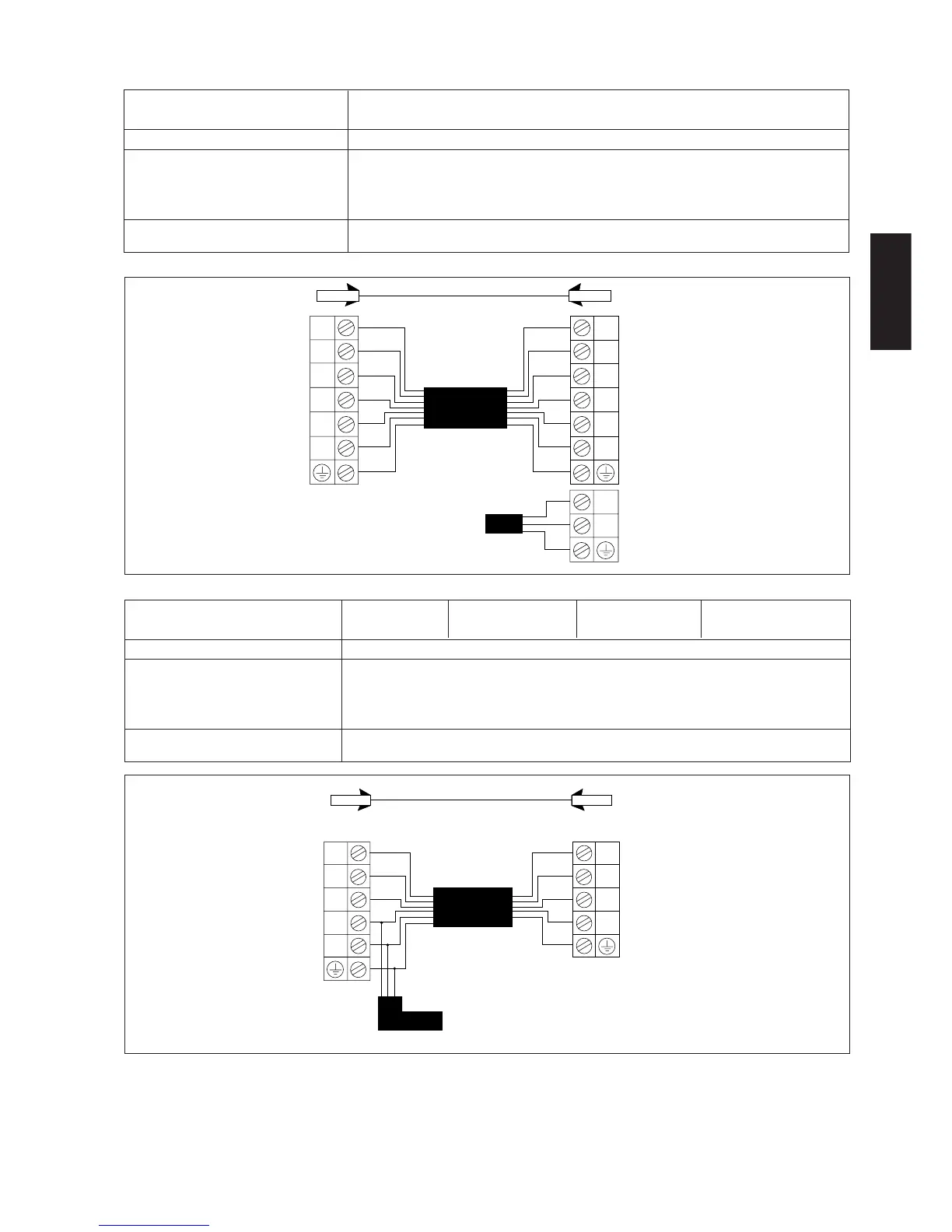

Unité Intérieure HSB30AR
Unité Extérieure SL30CR
Alimentation - plage de tension** 220V-240V / 1Ph / 50Hz ou 208V-230V / 1Ph / 60Hz
Câble d’alimentation*
Nombre de conducteurs
a) Unité Intérieure –
b) Unité Extérieure 3
Câble de liaison*
7
Nombre de conducteurs
Pompe à Chaleur
!
Unité Intérieure
Unité Extérieure
Câble de liaison
HSB30AR/MSB30AR
Sonde de l’unite Exterieure
Cordon Électrique
Unite Interieure MSB10AR MSB15AR MSB20AR MSB25AR
Unite Exterieure SL10BR SL15BR SL20BR SL25BR
Alimentation - plage de tension** 220V-240V / 1Ph / 50Hz ou 208V-230V / 1Ph / 60Hz
Câble d’alimentation*
Nombre de conducteurs
a) Unite Interieure 3
b) Unite Exterieure –
Câble de liaison*
5
Nombre de conducteurs
MSB10AR/15AR/20AR/25AR
4WV
OF
N
L
COMP
4WV
OF
N
COMP
!
Unité Intérieure
Unité Extérieure
Câble de Liaison
Sonde de l’unité Extérieure
Cordon Électrique
L'alimentation doit être munie
d'un dispositif de protection
(disjoncteur ou fusible) ayant
un système de séparation
omnipolaire avec une distance
d'ouverture des contacts d'au
moins 3mm.
L'alimentation doit être munie
d'un dispositif de protection
(disjoncteur ou fusible) ayant
un système de séparation
omnipolaire avec une distance
d'ouverture des contacts d'au
moins 3mm.
