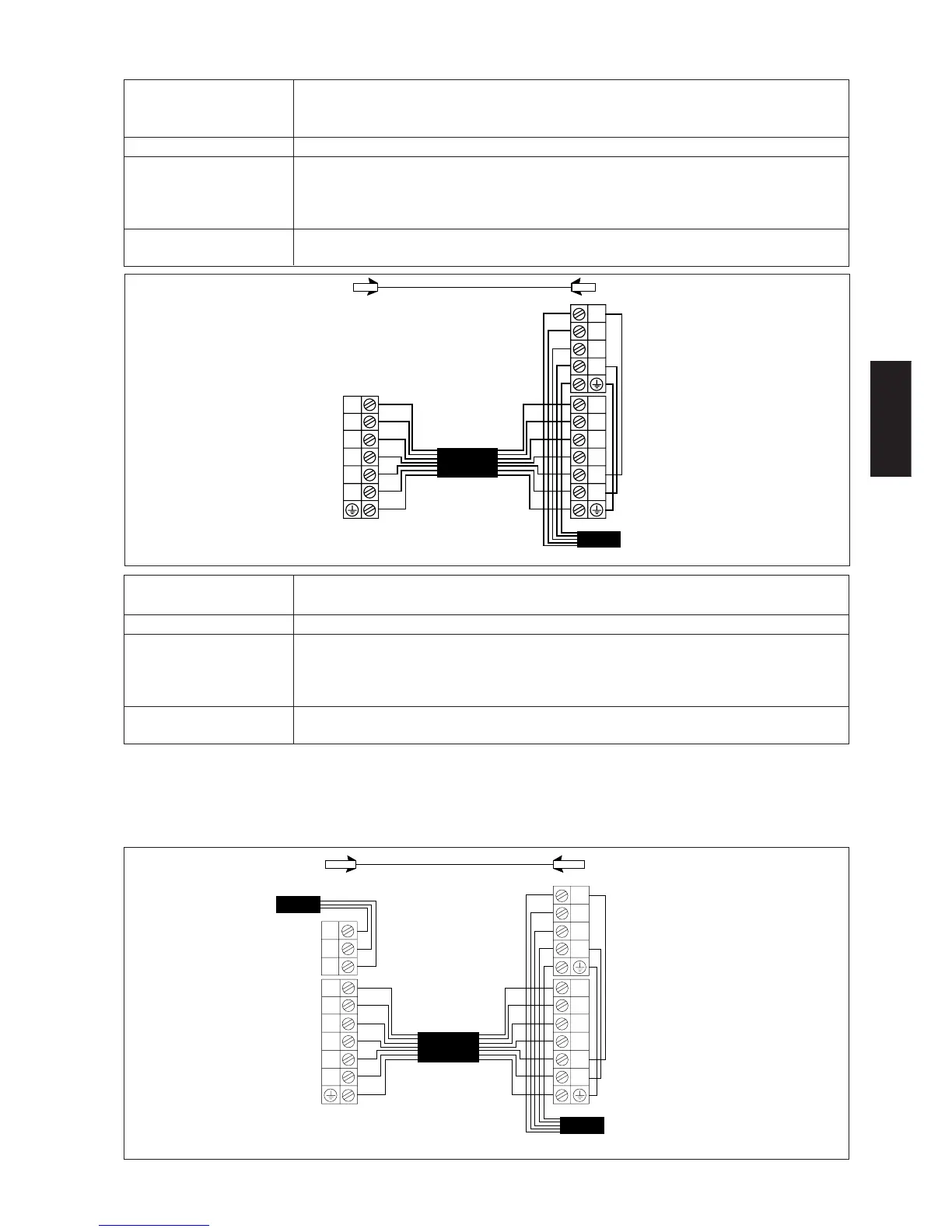

Innen-Gerät SB40BR/SB50BR/SB60BR/SB75BR/HSB40AR/HSB50AR/HSB60AR/SB100BR
Aussen-Gerät MSS40BR/MSS50BR/MSS60CR/MSS75CR/MSS40BR/MSS50BR/MSS60CR/SL40CR/
SL50CR/SL40CR/SL50CR/MSS100BR
Spannungsbereich** 380V-415V / 3Ph / 50Hz oder 208V-230V / 3Ph / 60Hz
Zuleitungskabelquersch*
nitt Adernanzahl
a) Innen-Gerät –
b) Aussen-Gerät 5
Zwischenkabelquerschn*
7
nitt Adernanzahl
!
Innen-Gerät
Aussen-Gerät
Verbindungs-
Kabel
SB40BR/50BR/60BR/75BR/100BR
HSB40AR/50AR/60AR
4WV
A
OF
N
L
COMP
4WV
A
OF
N
L
COMP
N
T
S
R
Außenraum-Sensor
Heizen
4WV
A
OF
N
L
COMP
4WV
A
OF
N
L
COMP
N
T
S
R
T
S
R
Innen-Gerät SB125CR
Aussen-Gerät MSS125BR
Spannungsbereich** 380V-415V / 3Ph / 50Hz oder 208V-230V / 3Ph / 60Hz oder 460V / 3 Ph / 60 Hz
Zuleitungskabelquersch*
nitt Adernanzahl
a) Innen-Gerät 3
b) Aussen-Gerät 5
Zwischenkabelquerschn*
7
nitt Adernanzahl
WICHTIG: * Die angegebenen Werte stellen lediglich Richtangaben dar und sind mit den örtlichen und/oder
innerstaatlichen Vorschriften und Bestimmungen abzustimmen. Im weiteren sind diese abhängig von der
Installationsart und dem Leitungsquerschnitt.
** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden. ETL
verzeichnete Daten gelten nur für einen 60Hz Netzanschluss.
!
Innen-Gerät
Aussen-Gerät
Verbindungs-
Kabel
SB125CR
Außenraum-Sensor
Anschluss-Kabel
Anschluss-Kabel
Die Stromversorsung muß mit
Schutzeinrichtungen ausgestattet
sein (Leitungsunterbrecher oder
Sicherung). Vorzusehen ist ein 2
Pol-Schutzschalter mit einem
Mindestkon-taktabstand von
3mm.
Die Stromversorsung muß mit
Schutzeinrichtungen ausgestattet
sein (Leitungsunterbrecher oder
Sicherung). Vorzusehen ist ein 2
Pol-Schutzschalter mit einem
Mindestkon-taktabstand von
3mm.
Anschluss-Kabel
