4-4

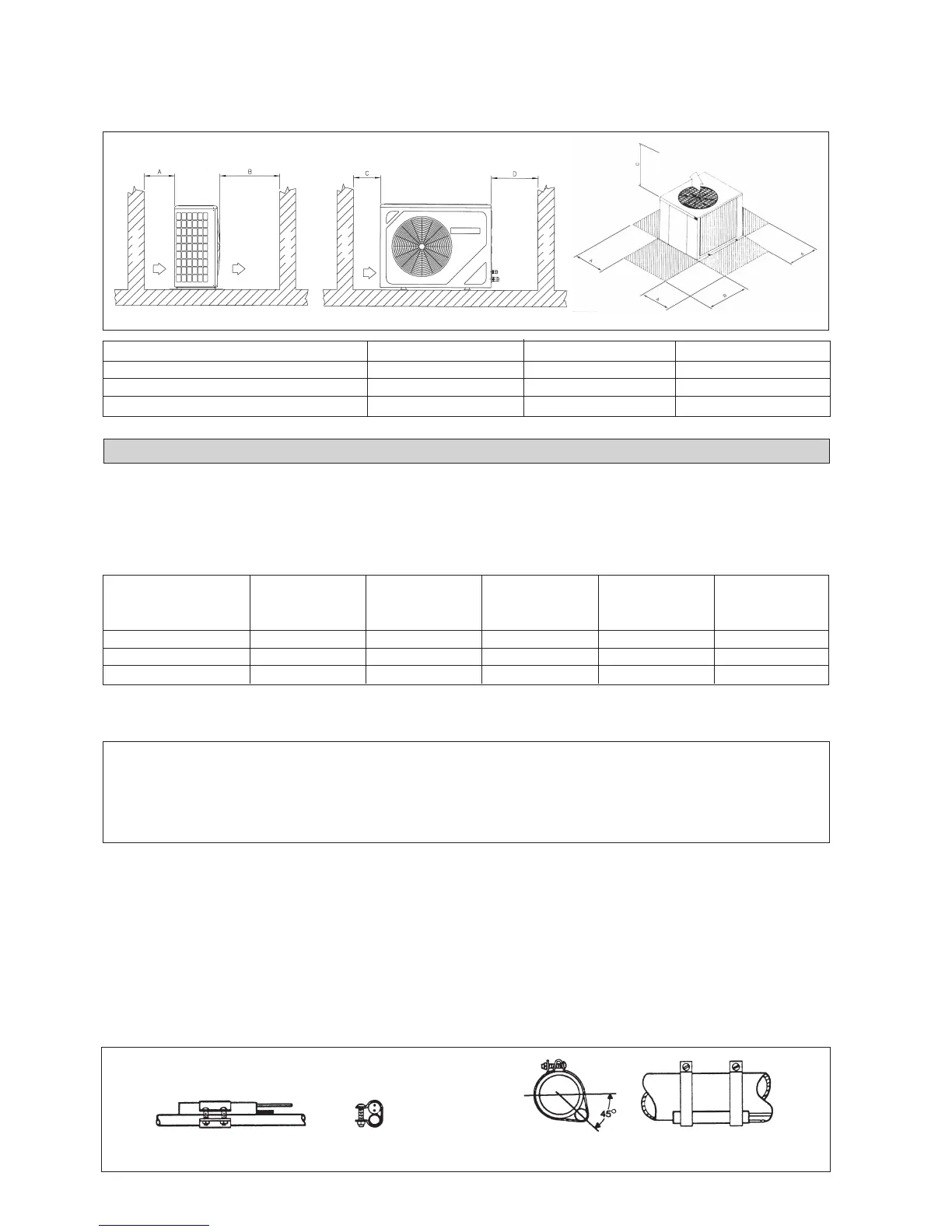

Distanze Di Sicurezza
Il blocco esterno deve essere installato in modo che non ci siano ostruzioni al normale deflusso dell'aria e che la circolazione
dell'aria di scarico sia la più ampia possibile.
Distanza minima (mm) A B C
30/40/50 300 1000 300
60/75 300 1200 500
100/125/150 300 1000 1500
CONDOTTI DEL REFRIGERANTE
Lunghezza Massima Dei Condotti E Numero Massimo Di Gomiti
Se la conduttura è troppo lunga, la capacità e l'affidabilità dell'apparecchio risultano entrambe compromesse. Più grande è il
numero dei gomiti, maggiore è la resistenza al flusso del sistema di raffreddamento. In tale situazione, le capacità di
raffreddamento diminuiscono e l'attività del compressore può ridursi fino a diventare inefficace. Scegliere sempre il percorso
più breve e attenersi alle indicazioni fornite nella tabella che segue:-
Modello MSS60C/CR MSS75C/CR
SL30C/CR SL40C/CR SL50C/CR SL60C/CR 100B/BR/125B/BR
150C
Lungh. Massima 35m 35m 35m 35m 35m
Altezza Massima 10m 10m 10m 20m 20m
Numero massimo di gomiti
10 10 10 10 10
Qualsiasi operazione di piegatura dei tubi deve essere eseguita a regola d'arte in modo da evitare fessurazioni ai tubi. Per
piegare i tubi, utilizzare, ove possibile, l'apposito strumento.
La garanzia relativa alle prestazioni dell'apparecchio decade automaticamente nel caso in cui altezza, lunghezza
o numero di gomiti delle condutture del refrigerante non rispettino le prescrizioni sopra indicate.
! Cautela
Ostacolo
Ostacolo
Ostacolo
Ostacolo
Aria di scarico
Aria di ritorno
Aria di scarico
Aria di ritorno
Spazio Discarico Dell Aria
Nota: Si consiglia di aggiungere un accumulatore esterno di 6 kg. e 10 kg. rispettivamente alle unità di raffreddamento
SB60~SB75 e SB100~SB150.
Precauzioni speciali per il montaggio del bulbo TXV
• Il bulbo TXV va fissato alla linea di aspirazione in prossimità dell’uscita dell’evaporatore, e se possibile in un tratto
orizzontale.
• Pulire la linea di aspirazione completamente prima di fissare il bulbo.
• Fissare il bulbo ad una linea di aspirazione libera.
• Isolare il bulbo remoto dall’ambiente.
Nota: Al termine dell’installazione il bulbo TXV deve essere fissato sulla linea di aspirazione in posizione ore 8 oppure ore 4.
Figura – Posizione del bulbo TXV in relazione alla dimensione della linea
di aspirazione.
Bulbo TXV su linea di aspirazione piccola Bulbo TXV su linea di aspirazione grande
