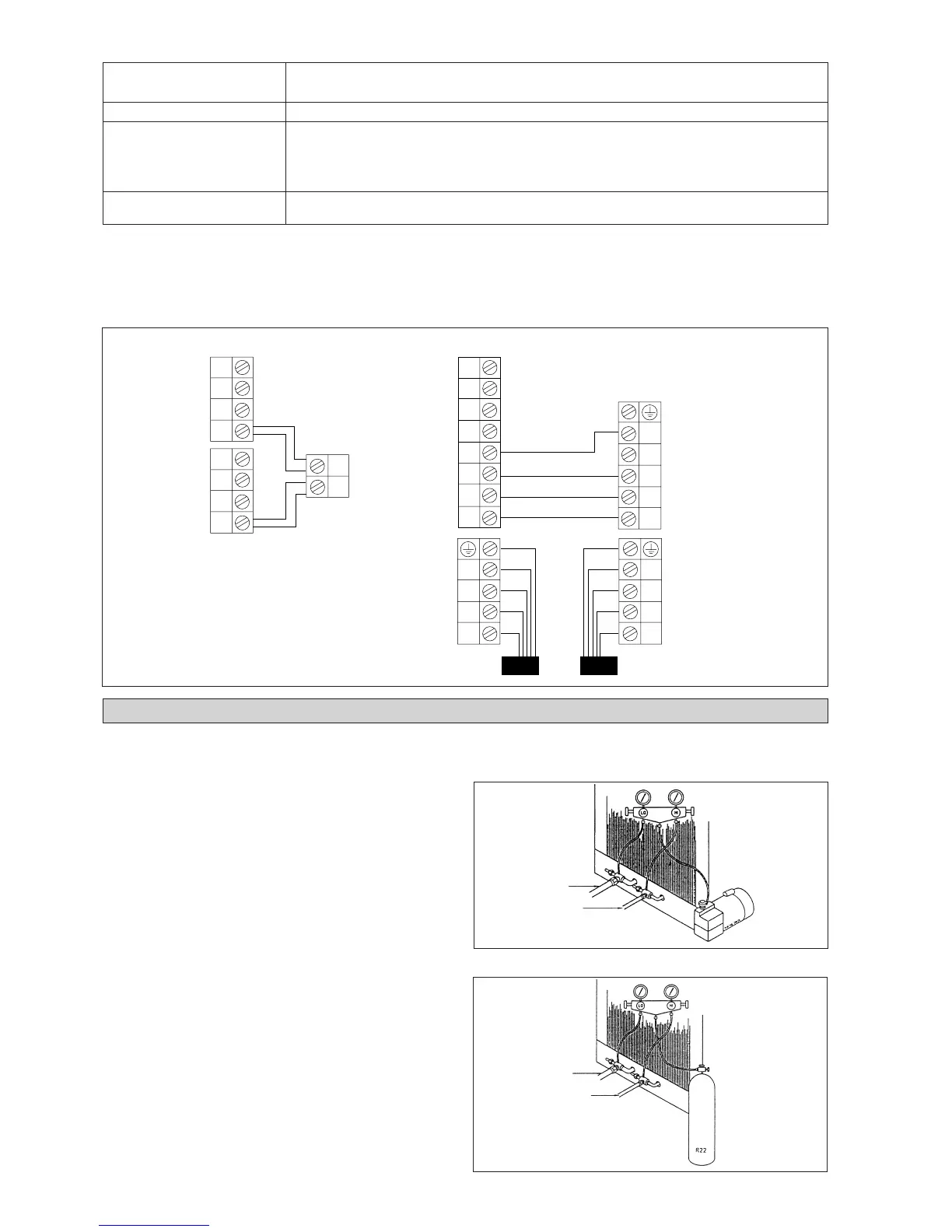

4-10
Blocco Interno SB150BR/200BR/250BR/300BR/350BR/400BR/500BR
Blocco Esterno
Voltaggi ammessi** 380V-415V / 1Ph / 50Hz
Cavetto di alimentazione*
Numero di fili
a) Blocco Interno 5
b) Blocco Esterno 5
Cavetto di interconnessione*
8
Numero di fili
SB150BR/200BR/250BR/300BR/350BR/400BR/500BR
Blocco Interno
4WV2
4WV1
OF2
OF1
N2
N1
COMP2
COMP1
4WV
OF
N
L
COMP
HP4 HP4
HP3 HP3
HP2 HP2
HP1 HP1
DS4 DS4
DS3 DS3
DS2 DS2
DS1 DS1
DS DS
HP HP
R
N
T
S
R
N
T
S
Nell’impianto elettrico esistente,
devono esistere i normali dispositivi
di sicurezza a doppia polarità
(interruttore automatico o separati
da almeno 3mm. fusibili) con
contatti.
!
Blocco Esterno
Blocco Interno
IMPORTANTE: * I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e scelti in modo
da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono pure dal tipo di impianto e dai
conduttori utilizzati.
** L'appropriato intervallo di tensione deve essere confrontato con i dati della targa dell'apparecchio. ETL
unità elencata è soltanto applicabile ad alimentazione di 60Hz esclusivamente.
Corda Di Alimentazione
Di Corrente
SPURGO E RICARICA
L'aspirazione è necessaria per eliminare tutta l'umidità e l'aria dal sistema. I blocchi esterni serie II sono provvisti degli
accessori della valvola svasata.
Aspirazione
Prima di procedere all'aspirazione, verificare che nel circuito di
raffreddamento non vi siano perdite. Dopo avere correttamente
collegato le tubature, innestare i tubi flessibili sui rispettivi nippli
di carica come indicato nella figura. Assicurarsi che i tubi
flessibili innestati ai nippli di carica siano stati collegati alla
pompa di estrazione a mezzo delle valvole standard di servizio
e degli indicatori di pressione (indicatore del collettore). Aspirare
dal sistema del condizionatore ad una pressione di almeno 500
micron Hg. Non mettere in funzione il condizionatore durante
le operazioni di.
Ricarica
Prima di effettuare la ricarica, l'aspirazione a 500 micron Hg
deve essere stata fatta per almeno 15 minuti. Interrompere quindi
l'aspirazione e provvedere alla ricarica del refrigerante R22. Far
funzionare il condizionatore per 15 minuti e accertarsi, tramite
controllo della corrente istantanea e della pressione dei condotti
gas e liquidi, che la ricarica del refrigerante è avvenuta in modo
corretto. In generale, la pressione dei condotti di aspirazione e
di scarico deve situarsi intorno a 75 e 275 psig.
Dopo aver verificato che il sistema è stato ricaricato
correttamente, rimuovere i tubi flessibili dai nippli di carica e
rimettere i tappi.
Conduttura
Gas
Conduttura
Liquidi
Conduttura
Gas
Conduttura
Liquidi
Pompa di
Estrazione
Corda Di Alimentazione
Di Corrente
