5-4

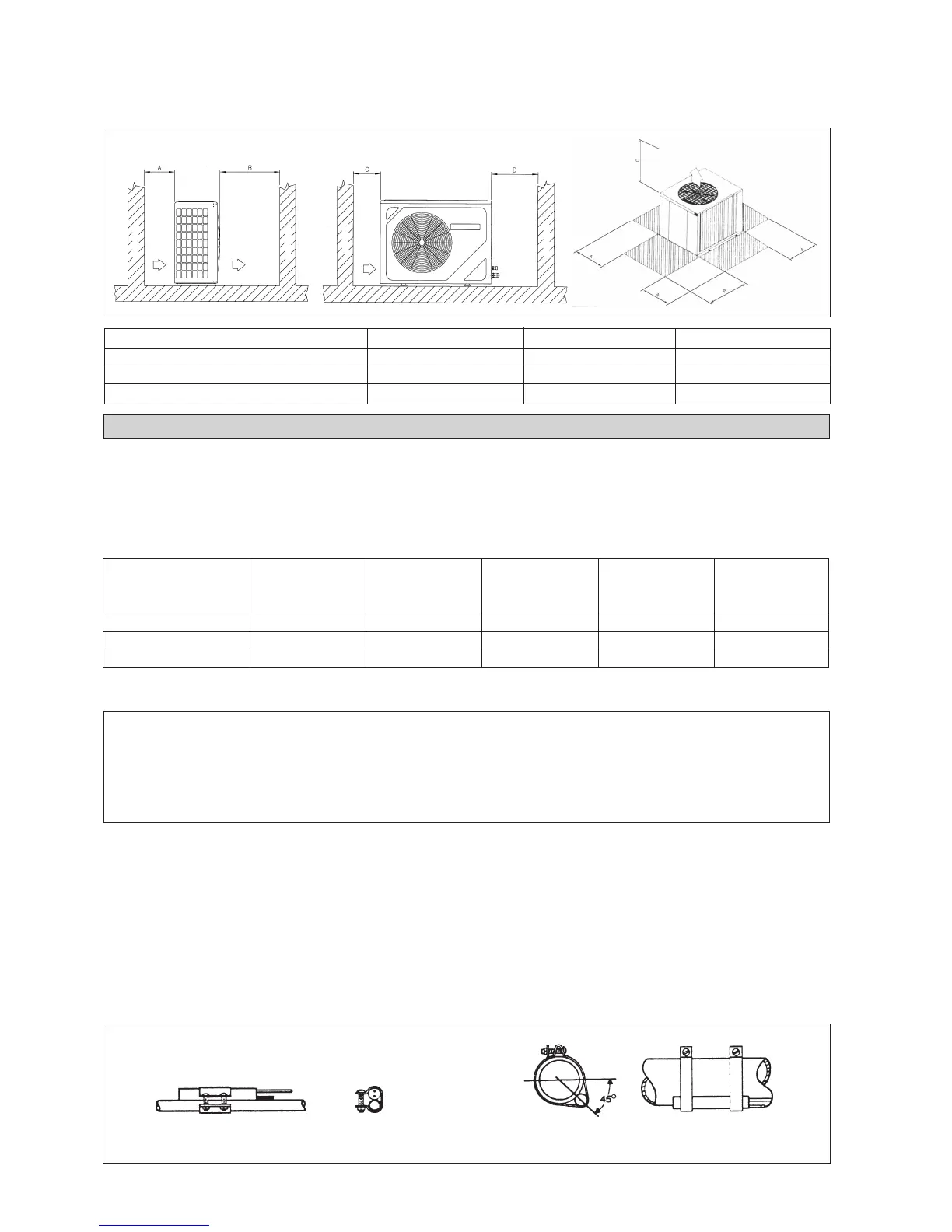

Espacio Libre De Instalación
La unidad de exterior se debe instalar de tal manera que no haya cortocircuito del aire de descarga ni ninguna obstrucción al
flujo uniforme del aire.
Distancia mínima (mm) A B C
30/40/50 300 1000 300
60/75 300 1200 500
100/125/150 300 1000 1500
TUBERÍA DE REFRIGERANTE
Longitud Maxima De La Tuberia Y Numero Maximo De Curvas
Cuando la tubería es demasiado larga, tanto la capacidad como la fiabilidad disminuirán. A medida que aumenta el número de
curvas la resistencia de las tuberías del sistema al flujo de refrigerante aumenta, disminuyendo por lo tanto la capacidad, y
como resultado el compresor puede fallar. Siempre escoger el camino más corto y seguir las recomendaciones que se indican
en la siguiente tabla:-
Modelo MSS60C/CR MSS75C/CR
SL30C/CR SL40C/CR SL50C/CR SL60C/CR 100B/BR/125B/BR
150C
Longitud máxima 35m 35m 35m 35m 35m
Elevación máxima 10m 10m 10m 20m 20m
Número máximo de curvas
10 10 10 10 10
Las tuberías se deben doblar cuidadosamente a fin de no aplastarlas. Usar un doblador de tubos cuando sea posible.
Nuestra garantía de rendimiento de nuestros equipos de aire acondicionado será inmediatamente
revocada si la altura, la longitud y/o el número de curvas del sistema de tuberías de refrigerante es superior al
límite arriba mencionado.
! Cuidado
Obstaculo
Obstaculo
Obstaculo
Obstaculo
Acess de servicio
Aire de Retorno
Aire de Descarga
Aire de Retorno
Espacio De La Descarga del aire
Atención: Se aconseja añadir un acumulador externo de 6 kg. y 10 kg. respectivamente a las unidades de resfriamiento
SB60~SB75 y SB100~SB150.
Precauciones especiales al colocar la bola TXV
• La bola TXV se fijará al tubo de aspiración cerca de la salida del evaporador y, si es posible, en un tramo horizontal.
• Limpie el tubo de aspiración completamente antes de fijar la bola.
• Fije la bola a un tubo de aspiración sin drenaje.
• Aísle la bola remota del exterior.
Nota: Tras realizar la instalación, la bola TXV debe fijarse en el tubo de aspiración a las 8 en punto o las 4 en punto.
Figura – Colocación de la bola TXV en relación con el tamaño
del tubo de aspiración.
Bola TXV en tubo de aspiración pequeño Bola TXV en tubo de aspiración grande
