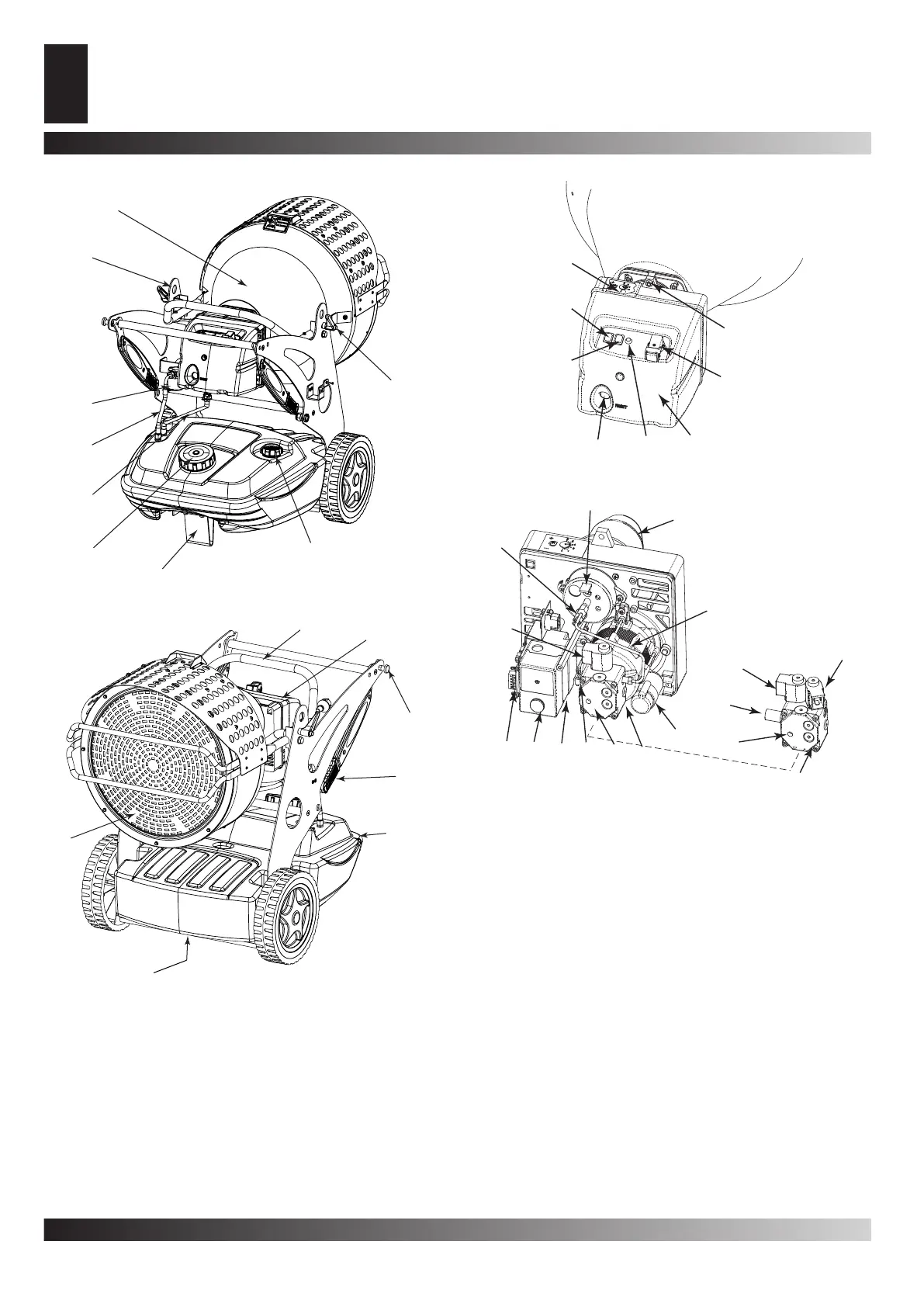

IDENTIFICATION DES PRODUITS
A. Chambre de combustion, B. Trou pour le transport de l’appa-Trou pour le transport de l’appa-
reil, C. Filtre combustible ou ltre préchauffage (en option), D.
Refoulement combustible, E. Retour combustible, F. Bouchon
ravitaillement combustible, G. Pied ou Roue (en option), H.
Indicateur niveau combustible, I. Blocage groupe combustion,
L. Déecteur antérieur, M. Bouchon vidange combustible, N.
Réservoir, O. Poignée pour le transport du générateur., P. Bloc-
poignée, Q. Brûleur, R. Régulateur inclinaison
A.
B.
C.
D.
E.
F.
G.
H.
I.
Figure 3
R.
Q.
P.
O.
N.
M.
L.
Figure 4
A.
B.
C.
D.
E.
G.
H.
F.
Figure 5 - Fonctions du
R.
I.
D.
L.
M.
N1.
O1.
Q.
T.
S.
P.
U1.
U2.
U1.
N2.
N2.
O2.
A. Régulation volet d’air, B. Interrupteur ON/OFF lumineux, C.
Interrupteur ON/OFF seconde puissance (XL 9SR), D. Bouton
RESET, E. Voyant tension, F. Coffre brûleur, G. Branchement
thermostat, H. Vis, I. Fiche post-ventilation, L. Appareillage
contrôle amme, M. Transformateur, N1. Réglage Pression (XL
9ER) de la pompe, N2. Réglage Pression (XL 9SR) de la pompe,
O1. Pompe à combustible (XL 9ER), O2. Pompe à combustible
(XL 9SR), P. Condensateur, Q. Moteur, R. Conduit du brûleur, S.
Réglage de la tête de combustion, T. Photorésistance, U1. Sou-
pape électrique 1° stade de amme (XL 9ER-SR), U2. Soupape
électrique 2° stade de amme (XL 9SR)
Figure 6 - Pièces du brûleur
