800-797-4632 . mecoutdoors.com
13

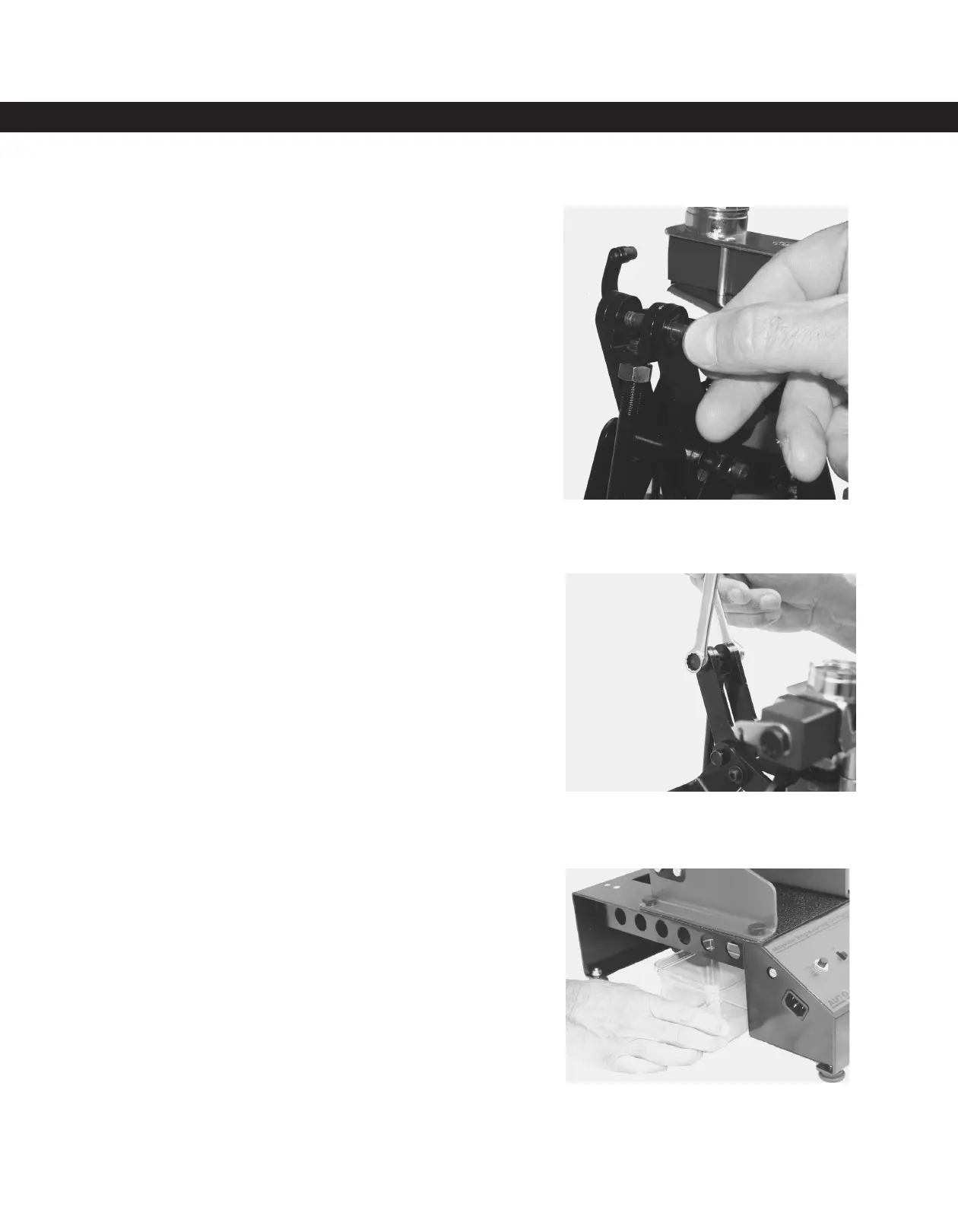

MEC AUTO-MATE ASSEMBLY MANUAL
Step 4:
Remove the bolt from the pivot bracket and
thread the pivot bracket onto the pull rod. Re-
position the pivot bracket between the links.
The holes in the pivot bracket should line
up with the holes in the links. Slide the bolt
through the linkage and pivot bracket. The
bolt should slide through freely.
Step 5:
Using (2) 7/16” end wrenches tighten the
linkage bolt assembly.
IMPORTANT: Only tighten the linkage bolt
enough to bring all parts together. Bolt should
pivot freely.
Step 6:
Install the spent primer bin under the auto-
mate base frame.
17
STEP 4
THREAD THE LOCK NUT ON TO THE
TOP OF THE PULL ROD FOLLOWED BY
THE PIVOT BRACKET. THE HOLES IN
THE PIVOT BRACKET SHOULD BE
SLIGHTLY HIGHER THAN THOSE IN
THE LINKS. A SLIGHT AMOUNT OF
DOWNWARD PRESSURE IS REQUIRED
TO SLIDE THE BOLT THROUGH THE
LINKS AND THE PIVOT BRACKET.
STEP 6
INSTALL THE SPENT PRIMER BIN
UNDER THE AUTO-MATE BASE
FRAME IN LOCATION SHOWN,
STEP 5
17
STEP 4
THREAD THE LOCK NUT ON TO THE
TOP OF THE PULL ROD FOLLOWED BY
THE PIVOT BRACKET. THE HOLES IN
THE PIVOT BRACKET SHOULD BE
SLIGHTLY HIGHER THAN THOSE IN
THE LINKS. A SLIGHT AMOUNT OF
DOWNWARD PRESSURE IS REQUIRED
TO SLIDE THE BOLT THROUGH THE
LINKS AND THE PIVOT BRACKET.
STEP 6
INSTALL THE SPENT PRIMER BIN
UNDER THE AUTO-MATE BASE
FRAME IN LOCATION SHOWN,
STEP 5
17
STEP 4
THREAD THE LOCK NUT ON TO THE
TOP OF THE PULL ROD FOLLOWED BY
THE PIVOT BRACKET. THE HOLES IN
THE PIVOT BRACKET SHOULD BE
SLIGHTLY HIGHER THAN THOSE IN
THE LINKS. A SLIGHT AMOUNT OF
DOWNWARD PRESSURE IS REQUIRED
TO SLIDE THE BOLT THROUGH THE
LINKS AND THE PIVOT BRACKET.
STEP 6
INSTALL THE SPENT PRIMER BIN
UNDER THE AUTO-MATE BASE
FRAME IN LOCATION SHOWN,
STEP 5
