2120
LISTE DES PIÈCES
№. DESCRIPTION NOMBRE
1 Cadre avant principal 1
2 Tube de soutien arrière 1
3 Tube de glissement 1
4 Barre poignée 1
5 Mousse A 2
6 Mousse B 4
7 Velcro 1
8 Capuchon pour le cadre principal 4
9 Capuchon de protection 2
10 Capuchon rond 6
11 Poignée mousse A 2
12 Ordinateur 1
13 Poulie 4
14 Portant 8
15 Goupille 2
16 Axes 1
17 Câble ordinateur supérieur 1
18 Douille pour câble A 1
19 Câble ordinateur inférieur 1
20 Douille pour câble B 1
21 Vis Allen M8×45L 2
22 Vis Allen M8×40L 2
23 Cache 4
24 Ecrou nylon 8
25 Vis Allen M8×40L 4
26 Amortisseur A 2
27 Douille métal A 4
28 Douille métal B 4
29 Rondelle courbe ID8.2×OD22.2 2
30 Grand cache 1
31 Cache barre poignée 2
32 Poignée mousse B 2
33 Roue transporteuse 2
34 Amortisseur B 2
35 Vis M5×12L 2
36 Vis Allen M6×50L 2
37 Ecrou 2
38 Capuchon 2
39 Capuchon pour barre poignée 2
40 Aimant 1
41 Clé Allen 1
42 Rondelle élastique 2

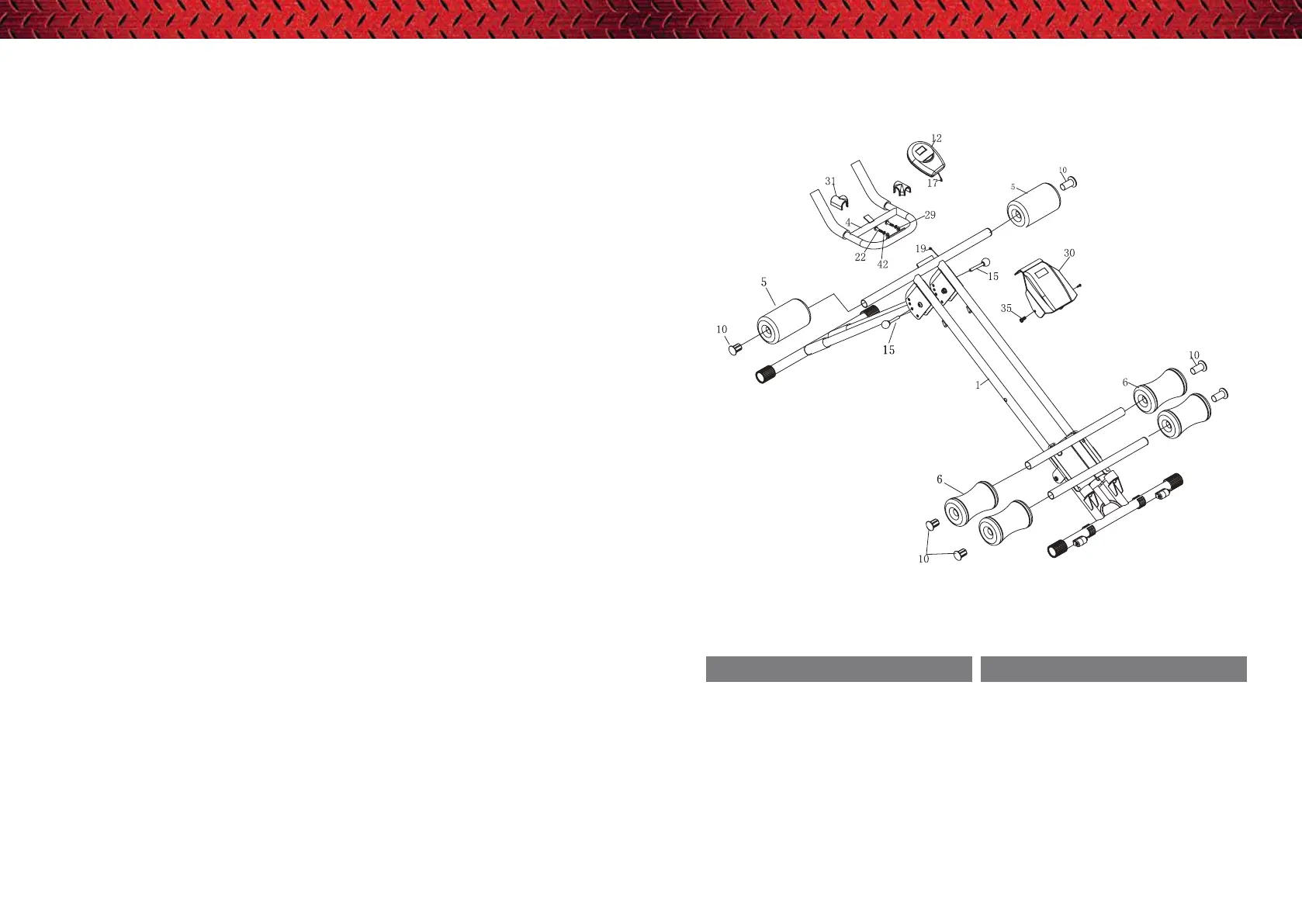

SCHÉMA DE MONTAGE
№ Description Nombre
01 Cadre avant principal 1
04 Barre poignée 1
05 Mousse A 2
06 Mousse B 4
10 Capuchon rond 6
12 Ordinateur 1
15 Goupille 2
17 Câble ordinateur supérieur 1
№ Description Nombre
19 Câble ordinateur inférieur 1
22 Vis Allen M8×40L 2
29 Rondelle courbe 2
30 Grand cache 1
31 Cache barre poignée 1
35 Vis M15*12L 2
42 Rondelle élastique 2
LISTE DES PIÈCES
