2928
ELENCO DEI COMPONENTI
№ DESCRIZIONE NUMERO
1 Telaio principale anteriore 1
2 Tubo posteriore di supporto 1
3 Tubo scorrevole 1
4 Leva di comando 1
5 Schiuma A 2
6 Schiuma B 4
7 Fascetta in velcro 1
8 Calotta terminale per il telaio principale 4
9 Calotta di protezione 2
10 Calotta terminale circolare 6
11 Impugnatura in schiuma A 2
12 Computer 1
13 Puleggia 4
14 Cuscinetto 8
15 Perno 2
16 Assi 1
17 Cavo superiore del computer 1
18 Bussola per cavo A 1
19 Cavo inferiore del computer 1
20 Bussola per cavo B 1
21 Vite ad esagono cavo M8*45L 2
22 Vite ad esagono cavo M8*40L 2
23 Puleggia 4
24 Dado in nylon 8
25 Vite ad esagono cavo M8*40L 4
26 Ammortizzatore A 2
27 Bussola in metallo A 4
28 Bussola in metallo B 4
29 Rondella ondulata ID8.2*OD22.2 2
30 Grande copertura 1
31 Copertura leva di comando 2
32 Impugnatura in schiuma B 2
33 Ruota per il trasporto 2
34 Ammortizzatore B 2
35 Vite M5*12L 2
36 Vite ad esagono cavo M6*50L 2
37 Bussola 2
38 Calotta terminale 2
39 Calotta terminale per leva di comando 2
40 Magnete 1
41 Chiave a brugola 1
42 Rosetta elastica 2

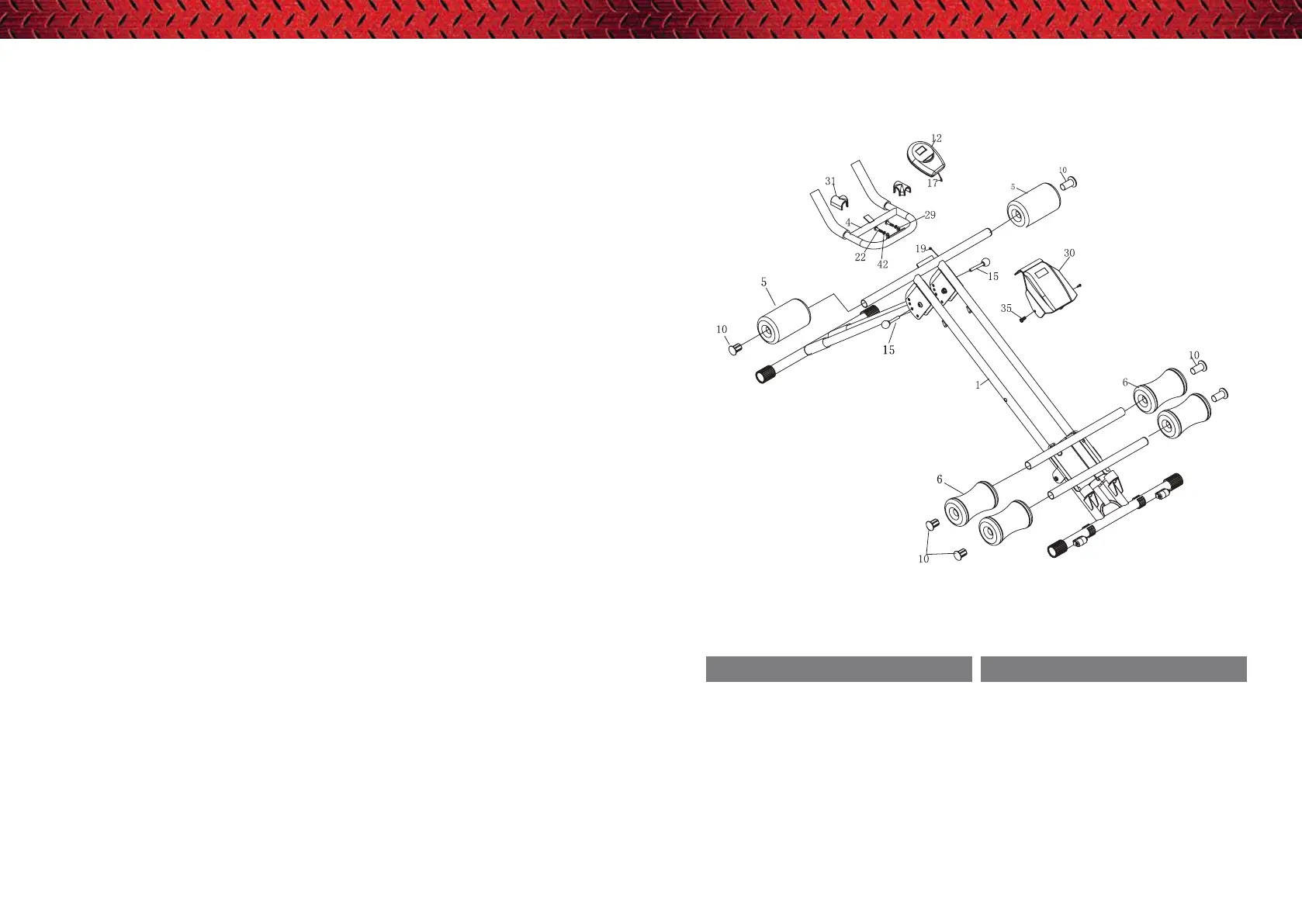

SCHEMA DI MONTAGGIO
№ Descrizione Quantità
01 Telaio principale anteriore 1
04 Leva di comando 1
05 Schiuma A 2
06 Schiuma B 4
10 Calotta terminale circolare 6
12 Computer 1
15 Perno 2
17 Cavo superiore del computer 1
№ Descrizione Quantità
19 Cavo inferiore del computer 1
22 Vite ad esagono cavo M8�40L 2
29 Rondella ondulata 2
30 Grande copertura 1
31 Copertura della leva di comando 1
35 Vite M15�12L 2
42 Puleggia di tensione 2
