MediaShop 5 mins Shaper - Montage

76

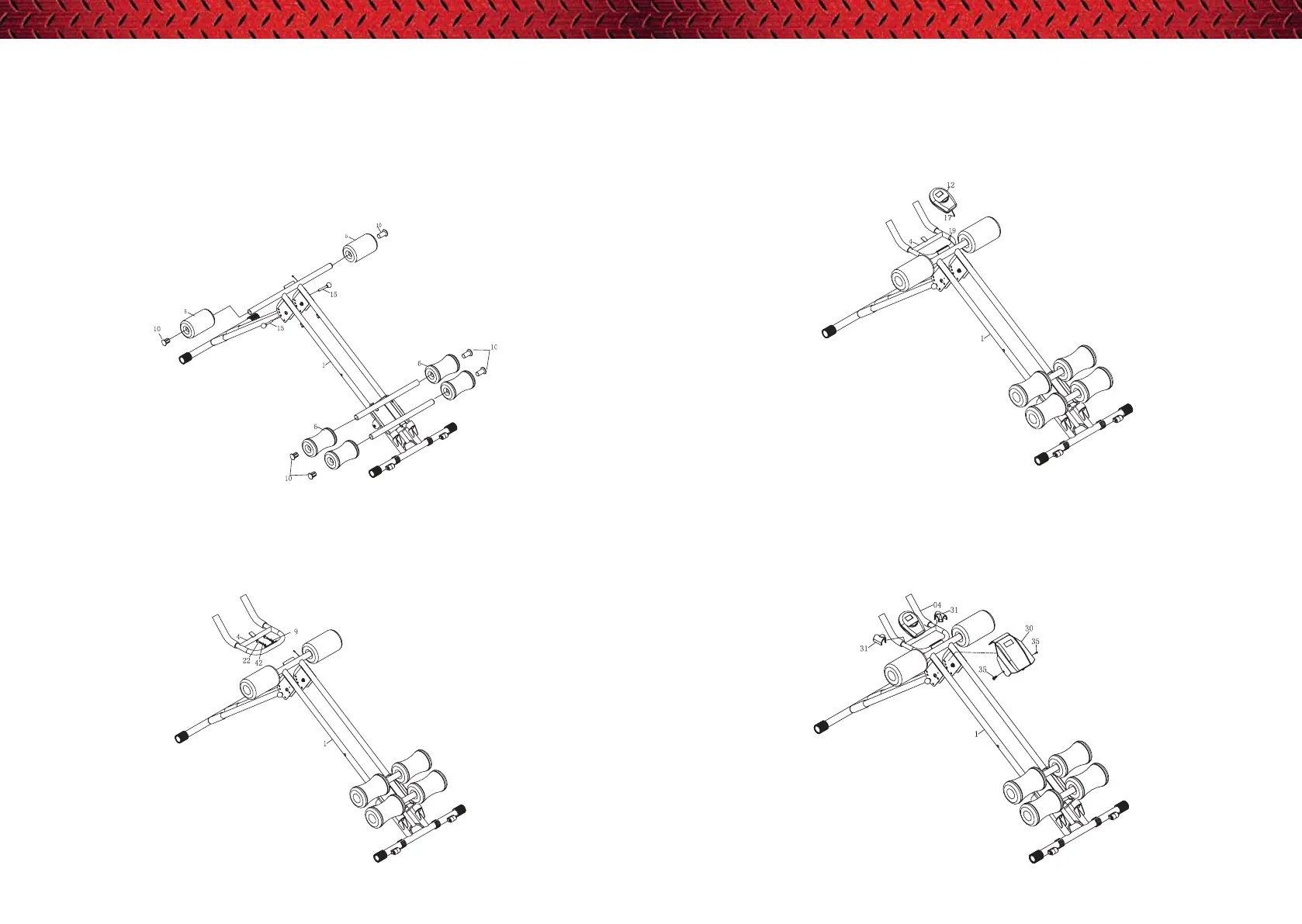

MONTAGE
SCHRITT 1
A) Önen Sie den 5-Min.-Shaper. Geben Sie dann den Stift (15) in das Loch des vorderen
Hauptrahmens in Ihrer gewünschten Position hinein.
B) Geben Sie den Schaum A (5) in den vorderen Hauptrahmen (01). Setzen Sie dann die runde
Endkappe (10) auf. Tun Sie dasselbe mit Schaum B (6).
ANMERKUNG: Wenn es schwierig ist, den Schaum einzusetzen, geben Sie etwas Seifen-
wasser auf das Rohr.
SCHRITT 2
Setzen Sie die Gristange (04) auf den vorderen Hauptrahmen (01) auf. Fixieren Sie sie mit
der gebogenen Unterlegscheibe (29), der Inbusschraube (22) und der Spannscheibe (42) und
ziehen Sie sie mit dem Inbusschlüssel fest.
SCHRITT 4
A) Bringen Sie die Abdeckung der Gristange (31) an der Gristange (04) an.
B) Bringen Sie die große Abdeckung (30) an dem vorderen Hauptrahmen (01) an und fixieren
Sie sie mit der Schraube (35).
SCHRITT 3
Schieben Sie den Computer (12) in die Gristange (04) und verbinden Sie dann das obere
Computerkabel (17) mit dem unteren Computerkabel (19).
