TEILELISTE
NR. BESCHREIBUNG ANZAHL
1 Vorderer Hauptrahmen 1
2 Hinteres Stützrohr 1
3 Gleitrohr 1
4 Gristange 1
5 Schaum A 2
6 Schaum B 4
7 Klettband 1
8 Endkappe für den Hauptrahmen 4
9 Schutzkappe 2
10 Runde Endkappe 6
11 Schaumgri A 2
12 Computer 1
13 Rolle 4
14 Lager 8
15 Stift 2
16 Achsen 1
17 Oberes Computerkabel 1
18 Buchse für Kabel A 1
19 Unteres Computerkabel 1
20 Buchse für Kabel B 1
21 Inbusschraube M8×45L 2
22 Inbusschraube M8×40L 2
23 Scheibe 4
24 Nylonmutter 8
25 Inbusschraube M8×40L 4
26 Dämpfer A 2
27 Metallbuchse A 4
28 Metallbuchse B 4
29 Gebogene Unterlegscheibe ID8.2×OD22.2 2
30 Große Abdeckung 1
31 Gristangen-Abdeckung 2
32 Schaumgri B 2
33 Transport-Rad 2
34 Dämpfer B 2
35 Schraube M5×12L 2
36 Inbusschraube M6×50L 2
37 Buchse 2
38 Endkappe 2
39 Endkappe für Gristange 2
40 Magnet 1
41 Inbusschlüssel 1
42 Federscheibe 2

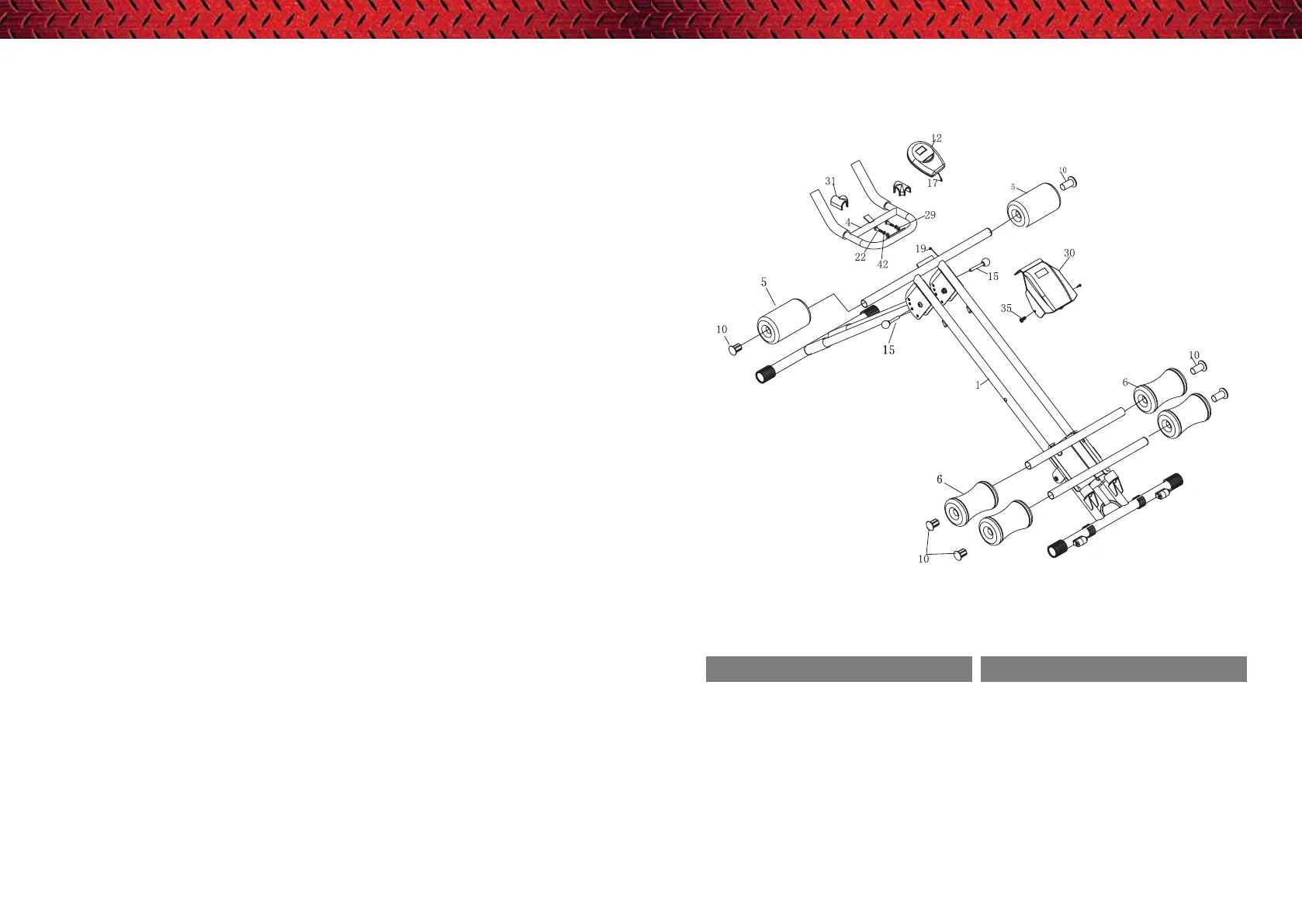

MONTAGESCHEMA
Nr. Beschreibung Menge
01 Vorderer Hauptrahmen 1
04 Gristange 1
05 Schaum A 2
06 Schaum B 4
10 Runde Endkappe 6
12 Computer 1
15 Stift 2
17 Oberes Computerkabel 1
Nr. Beschreibung Menge
19 Unteres Computerkabel 1
22 Inbusschraube M8×40L 2
29 Gebogene Unterlegscheibe 2
30 Große Abdeckung 1
31 Abdeckung der Gristange 1
35 Schraube M15×12L 2
42 Spannscheibe 2
