Kleiderschutz
Der Kleiderschutz ist mit einer Trägerplatte ver-
schraubt und kann wie folgt versetzt oder entfernt
werden: Lösen Sie die 2 I6kantschrauben (Gabel-
schlüssel 8mm, Gegenhalten mit I6kantschlüssel
3mm). Montieren Sie den Kleiderschutz in den
nächstgelegenen Bohrungen, sodass der Kleider-
schutz den Reifen optimal abdeckt.
ACHTUNG: Beim Rollstuhltransfer nicht auf
dem Kleiderschutz absitzen, sonst
besteht Verletzungsgefahr!
Radspritzschutz aufsteckbar
Einfaches Entfernen
Radspritzschutz nach oben ziehen.
Einstellung
Die beiden Verschraubungen die das Halteblech und den Radspritz-
schutz miteinander verbinden, leicht lösen. Den Radspritzschutz so
verschieben, dass das Hinterrad optimal abgedeckt wird. Verschrau-
bung wieder festziehen.

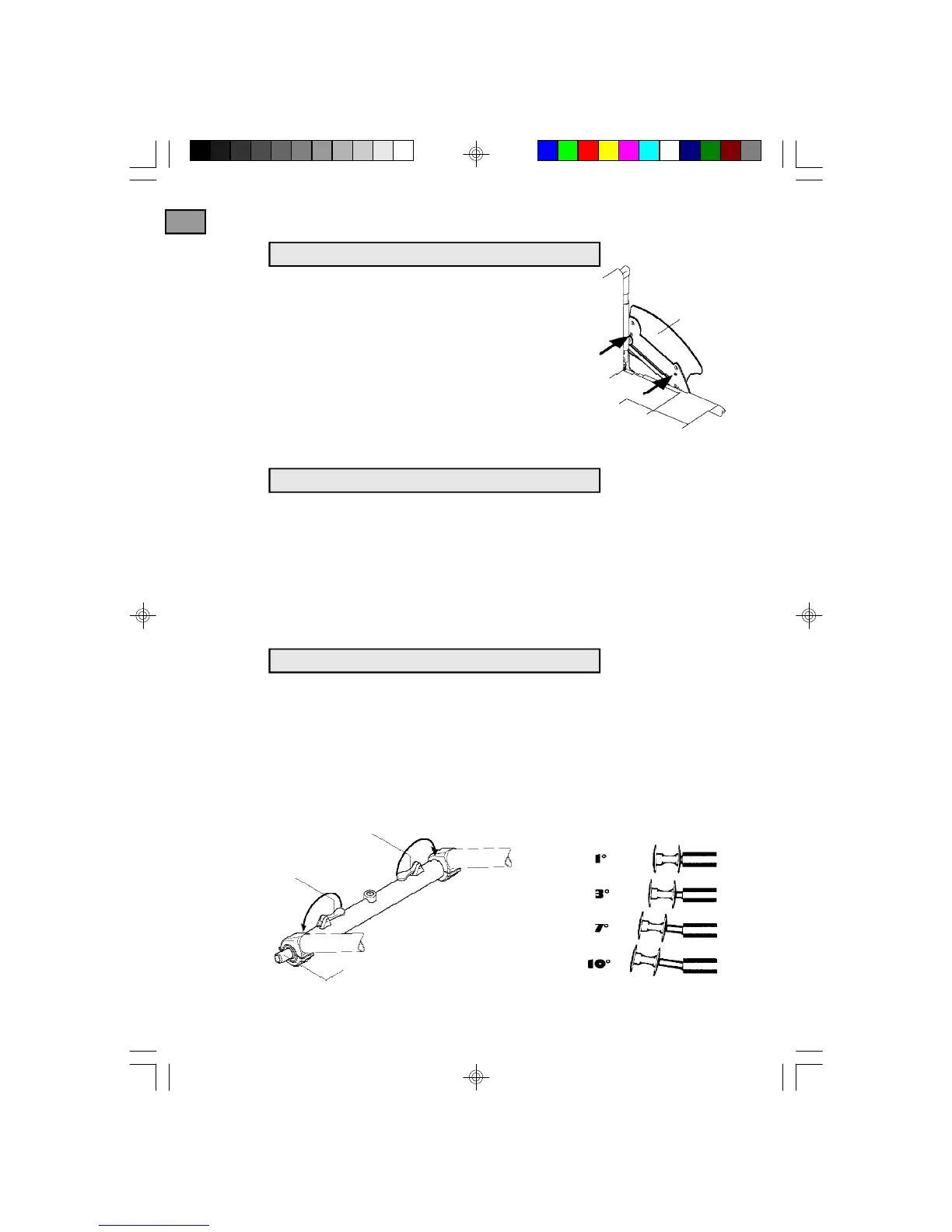

Vario-Ax: Verstellbarer Radsturz
Radsturz Verstellung
Lösen Sie beide Exzenter-Hebel. Halten Sie das Hinterrad mit einer
Hand um die Radnabe und ziehen das Rad bis zum gewünschten Rad-
sturz (1°, 3°, 7° oder 10°). Fixieren Sie die Einstellung wieder mittels
des Exzenter-Hebels.
ACHTUNG: Vergewissern Sie sich vor dem Zudrücken des
Exzenter-Hebels, , dass die Achsaufnahme in einer der
4 Radsturz-Positionen eingerastet ist.
Exzenter-Hebel
Exzenter-Hebel
Regulator / Achsaufnahme
D
Kleider-
schutz
