10

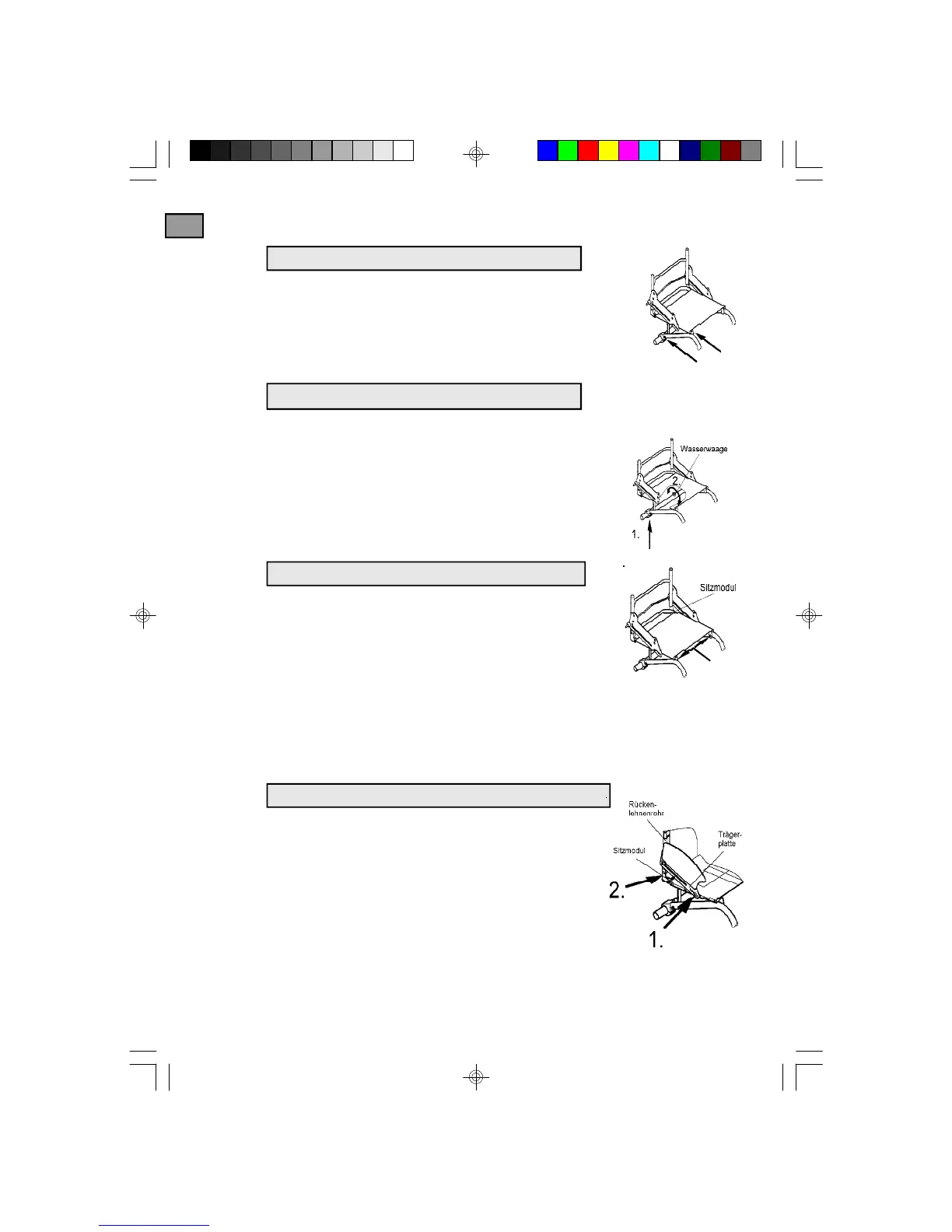

Einstellung der Parallelität der Hinterräder
An den Klemmteilen auf der Hinterachsseite die Schrauben
(I6Kant-schlüssel 5mm) lösen (1.). Die Hinterradachse
drehen (2.), bis die Wasserwaage genau im Wasser ist.
Schrauben wieder festziehen.
ACHTUNG: Dieser Einstellvorgang muss auf
einer genau horizontal liegenden
Oberfläche statt finden!
Einstellung der Kippstabilität
Sie können das Sitzmodul verschieben und damit
Ihren Schwerpunkt verlagern: Die 2 Schrauben (1.)
lösen und herausziehen (I6kantschlüssel 4mm). Das
Sitzmodul in einer der 4 Positionen schieben.
Schrauben wieder befestigen..
Einstellung der Boden-Sitz-Höhen
Vorne: Durch Höhenverstellung der Vorderräder in der
Vorderradgabel (2 Gabelschlüsseln 13mm),
sowie der vorderen Fixierung Sitzrahmen/Rahmen-
rohr (I6kantschlüssel 4mm).
Hinten: Durch Höhenverstellung der Sitzwinkelstrebe
(I6kantschlüssel 5mm und Gabelschlüssel 10mm).
Die Kippstabilität kann auch durch die Montage einer
Radstandsverlängerung verändert werden (siehe "Zubehör:
Radstandsverlängerung").
ACHTUNG: Je mehr das Sitzmodul nach hinten (Richtung Radachse)
verschoben wird, desto kippfreudiger wird Ihr Rollstuhl.
Einstellung des Rückenlehnenwinkels
Die Schraube (1.) lösen, (I-6-kantschlüssel 3 und
Gabelschlüssel 8). Die Anschlagschraube (2.)
hinein drehen (Gabelschlüssel 10mm). Die Rücken-
lehne in neue Position bringen und die Schraube
(1.) in der nächstgelegenen Bohrung einsetzen.
(Schrauben auf beiden Seiten gleich positionieren!).
Die Stellschraube (2.) gegenüber dem Rahmen spiel-
frei einstellen und mit der 6kant-•Mmutter kontern!
ACHTUNG: Je mehr der Rückenlehnenwinkel nach hinten
eingestellt wird, desto kippfreudiger wird Ihr Rollstuhl!
D
1.
k-Serie D_GB.p65 27.03.02, 11:4110
