Spannungsprüfung (AC/DC)
Verbinden Sie die beiden Prüfspitzen mit dem zu
prüfenden Stromkreis.

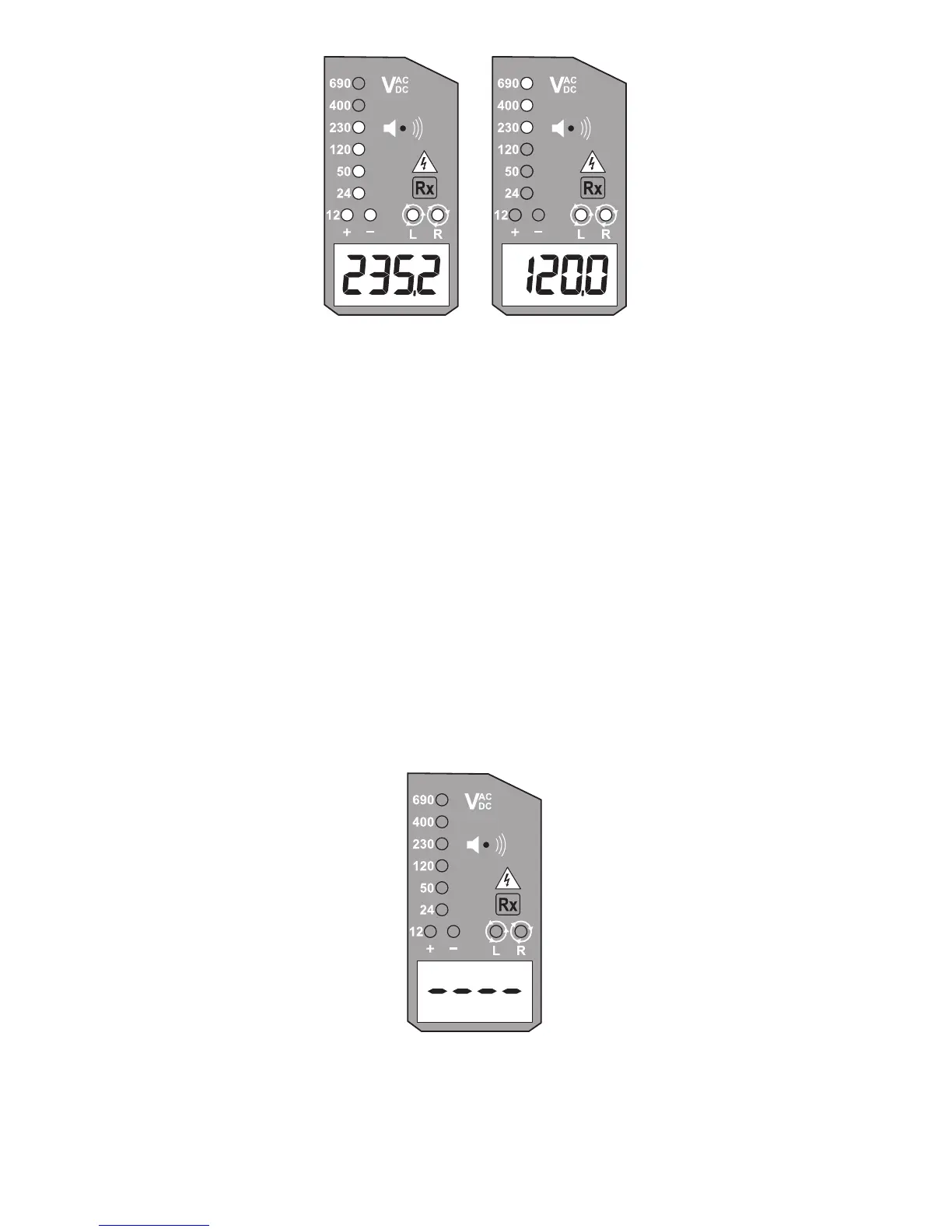

Die Spannung wird mittels LED-Reihe und LC-
Anzeige angezeigt.
Ein Signalton ertönt bei Überschreiten einer
Spannungsschwelle von ca. 38 VAC oder ca. 100
VDC.
Die Spannungspolarität wird in folgender Weise
angezeigt.
AC: Sowohl die + und - 12 V LEDs leuchten.
+ DC: +12 V LED leuchtet.
- DC: -12 V LED leuchtet.
Wenn die Prüfspitze “L2 +” positives Potenzial hat,
leuchtet die Polaritätsanzeige LED „+12V“.
Wenn die Prüfspitze “L1 -” negatives Potenzial hat,
leuchtet die Polaritätsanzeige LED „-12V“
Während einer Spannungsprüfung können die LEDs
für Drehfeldanzeige (L/R) leuchten.
Für Spannungen über 690 V zeigt die LC-Anzeige
„OL“ an.
Einpolige Phasenprüfung
(Bestimmung des Außenleiters)
Halten Sie das Prüfgerät sicher in der Hand.
Schließen Sie nur die Prüfspitze “L2 +” am zu
prüfenden Stromkreis an.
Die LED Spannungswarnung leuchtet und ein
Signalton ertönt, wenn eine Spannung von etwa
100 V AC oder mehr am zu prüfenden Stromkreis
anliegt.
